带独立悬挂的轮式移动巡检机器人

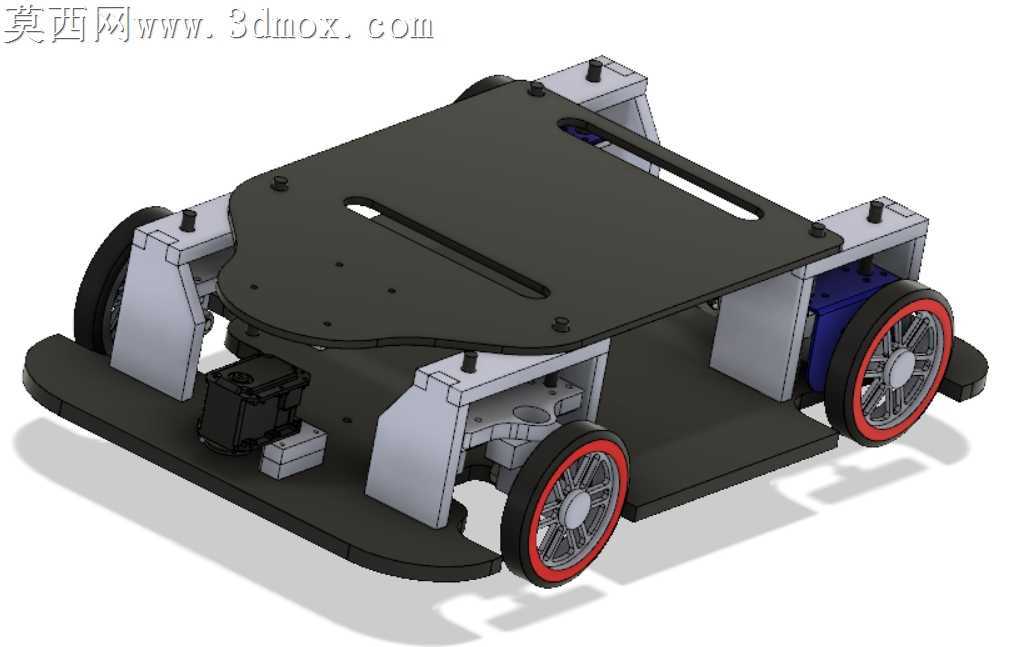

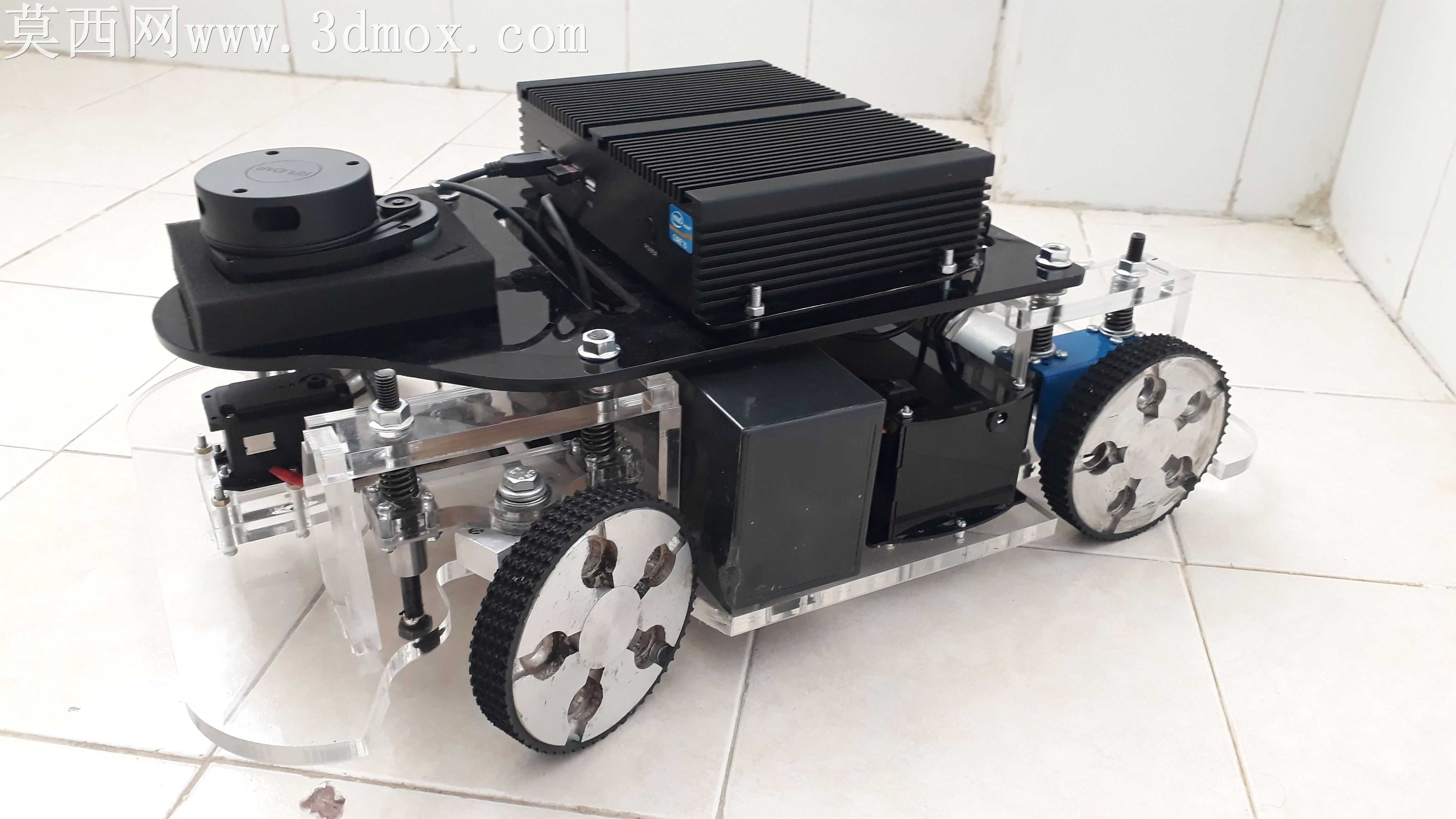

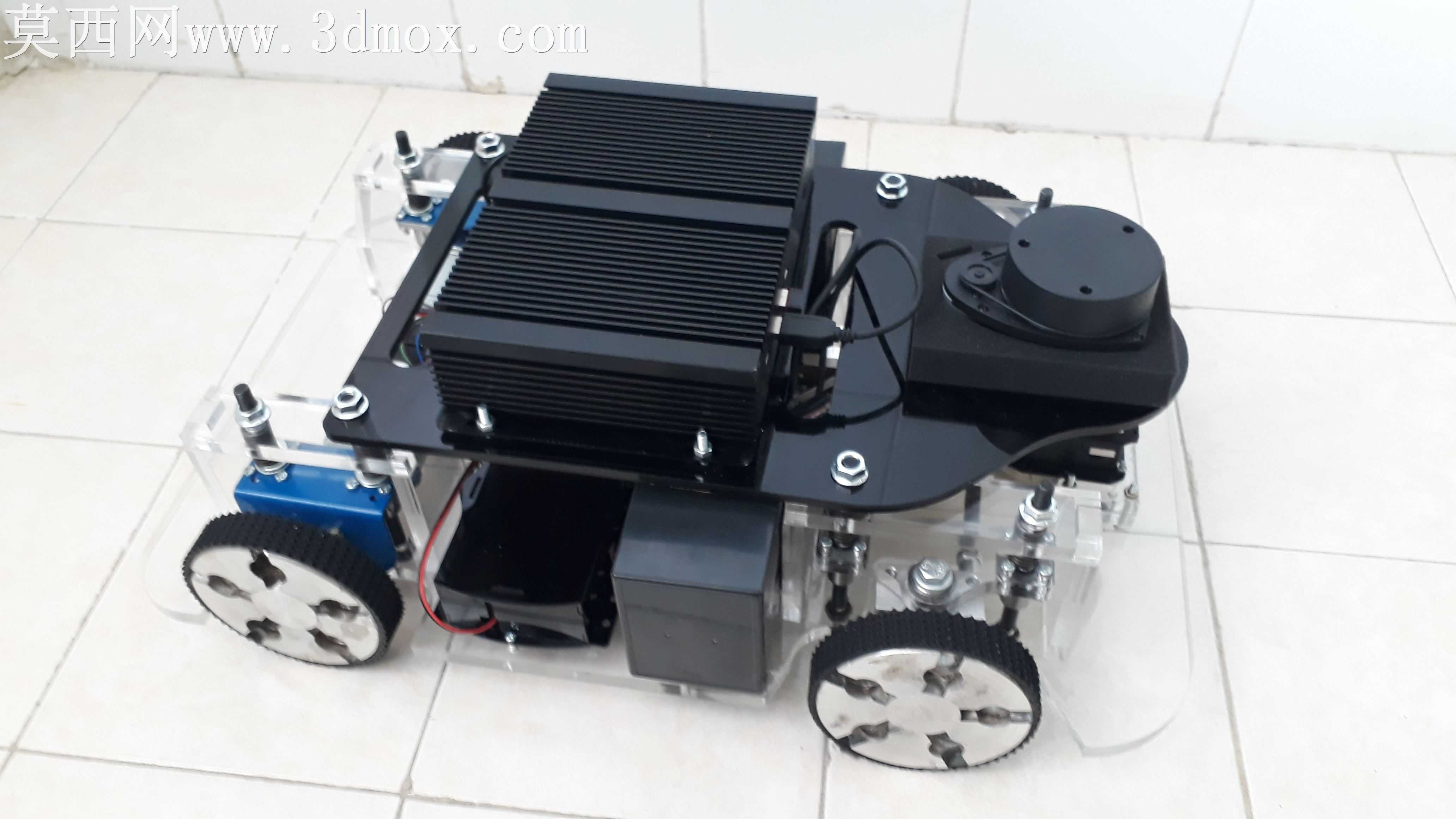

轮式移动底盘在非平整铺装路面行驶时，单侧轮遇到凸起或凹陷极易出现轮组悬空、驱动打滑的问题，传统刚性连接底盘甚至会因为单侧轮受力突变扯裂上层安装板的固定螺孔，这也是很多实训类移动机器人落地测试时最先暴露的结构缺陷。这款轮式移动平台在轮组与主体框架之间加入了独立悬挂结构，每侧驱动轮都搭配了微型减震阻尼件与导向滑柱，轮组遇到路面起伏时可以沿着垂直方向独立位移，不会把冲击力直接传递到上层搭载的传感设备上，也能保证橡胶轮面始终贴合地面，维持足够的抓地力避免空转。上层安装板采用黑色绝缘板材加工，所有固定孔位都做了沉头处理，螺丝锁紧后表面完全平整，不会凸起刮蹭到搭载的激光雷达、计算单元等精密设备，板材边缘做了圆角倒边处理，没有尖锐毛刺，装配调试时不会划伤线材或者操作人员。驱动轮采用金属轮毂搭配橡胶外圈的结构，轮毂上的镂空设计既减轻了轮组自身重量，降低驱动电机的负载，也能在转向时减少轮面与地面的滑动摩擦，差速转向的动作更顺滑，不会出现原地转向时的卡顿抖动。主体框架采用透明亚克力与金属型材拼接的结构，透明侧板可以直接观察到内部电池、驱动板、接线端子的安装状态，调试时不用反复拆解侧板就能排查接线松动、器件移位的问题，金属型材的拼接位置预留了0.2mm的装配公差，锁紧时不会因为型材的加工误差出现框架翘曲，保证两侧轮组的同轴度误差控制在允许范围内，避免行驶时出现走偏、啃胎的问题。上层搭载的计算单元采用带散热鳍片的金属外壳，安装位置刚好避开了激光雷达的扫描盲区，雷达的旋转扫描范围不会被计算单元遮挡，能完整覆盖360度的周边环境，雷达底座的固定位置做了加厚处理，长期运行不会因为底盘传递的震动出现雷达角度偏移，影响扫描建图的精度。电池模块安装在框架中部的低位位置，能降低整个平台的重心，快速启停或者转向时不会出现侧倾风险，电池仓预留了快拆结构，更换电池时不用拆解整个上层结构，拔下接线就能直接取出替换，适配长时间连续巡检的使用需求。接线全部沿着框架内侧的走线槽排布，没有外露的飞线，不会被轮组或者悬挂结构夹损，所有接线端子都做了防脱卡扣设计，行驶震动时不会出现接线松脱断电的问题。
