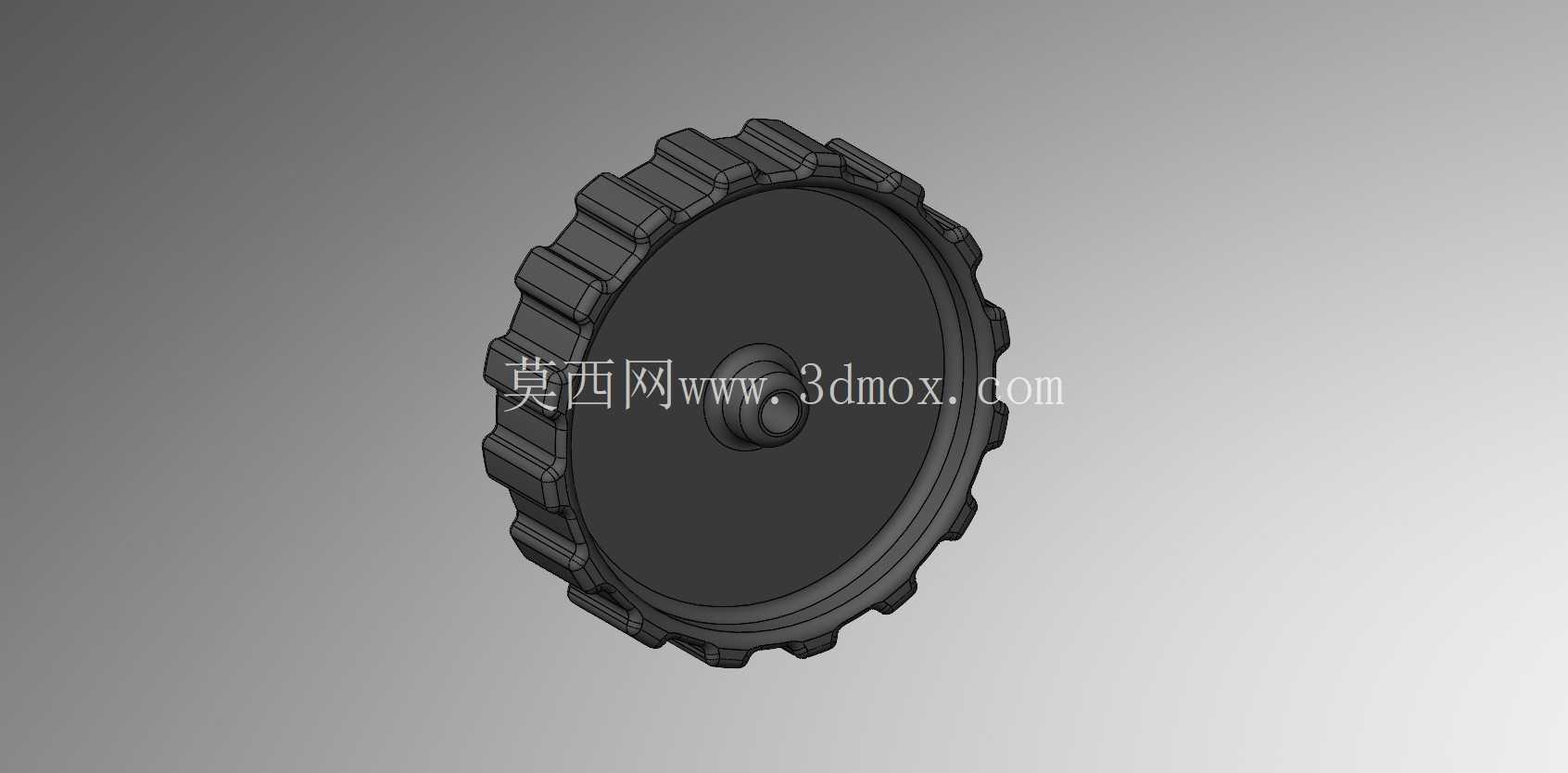

玩具车用带防滑齿塑料行走轮结构

　　这类带周向凸齿的塑料轮，核心应用场景集中在各类小型电动、惯性玩具车的行走端，尤其是需要在光滑桌面、短绒地毯、轻度粗糙地面具备抓附能力的玩具品类，区别于普通光面玩具轮，其外周的齿状结构能有效减少轮面与接触面的打滑概率，避免玩具车在启动、转向时出现空转、侧滑的问题，适配多数1:32到1:18比例的小型玩具车底盘安装需求。从结构设计逻辑来看，轮体采用一体化注塑成型思路，整体为圆盘式结构，中心设置带定位凸台的轴孔，轴孔的内径尺寸匹配常规玩具车常用的2mm直径金属车轴，凸台部分高出轮体内侧平面1.2mm，安装时可直接卡入底盘的轮轴安装座限位槽内，不需要额外加装轴套就能限制轮体的轴向窜动，减少装配时的零件数量，适配玩具行业快装、低成本的生产要求。

　　轮体的外周防滑齿采用等距分布的矩形凸块结构，单个凸块的径向高度为1.8mm，周向宽度为2.5mm，齿根位置做了R0.3mm的圆角过渡，避免注塑成型时出现应力集中导致的齿部断裂，同时也能在轮体压装、转动过程中减少凸块的磕碰损伤，提升零件的生产良率和使用寿命。轮面主体为平面结构，内侧设置有六条径向分布的加强筋，从中心轴孔凸台位置延伸至轮缘内侧，筋条厚度为1mm，高度为1.5mm，在不增加整体壁厚的前提下提升轮体的径向抗形变能力，避免轮体受到侧向压力时出现盘面弯折的问题，同时也能减少注塑过程中的缩痕，保证轮体外观面的平整性。

　　安装边界方面，轮体的总宽度为6mm，轮缘最大直径为32mm，安装时需要保证轮轴伸出底盘安装座的长度为7mm，轮体内侧与底盘侧壁的预留间隙为0.5mm，既不会因为间隙过大导致轮体晃动，也不会因为间隙过小出现轮体与底盘摩擦卡滞的问题。这类塑料轮的材质通常选用改性PP或者ABS材料，材料本身具备较好的韧性和耐磨性，能够满足玩具产品反复玩耍、跌落冲击的使用要求，轮体的表面不需要做额外的喷涂处理，可直接通过原料配色实现黑色、灰色等常规轮体颜色，进一步压缩生产工序成本。在实际的模具开发环节，这类轮体的结构属于典型的圆盘类注塑件，分型面设置在轮缘的轴向中间位置，中心轴孔采用碰穿结构成型，外周的防滑齿结构在模具动定模侧各成型一半，脱模时采用顶针顶在轮体内侧的加强筋端面，避免顶出痕迹留在外观面上，保证产品的外观质量。从使用功能来看，这类轮体不需要额外包覆橡胶胎面，依靠自身塑料材质的摩擦力和外周齿形结构就能满足玩具车的行走抓地需求，相比带软胶胎面的车轮，整体装配工序更少，零件成本更低，适合大批量生产的平价玩具产品使用。

　　设计过程中需要重点关注轴孔与轮体外圆的同轴度，同轴度公差需要控制在0.1mm以内，避免轮体转动时出现偏心跳动，导致玩具车行走时出现颠簸、走偏的问题，同时中心轴孔的尺寸公差需要控制在+0.05mm到+0.1mm之间，既能够保证轮体在车轴上灵活转动，不会出现卡滞，也不会因为间隙过大导致轮体晃动。另外，轮体的所有边角位置都做了圆角处理，没有尖锐的棱角，符合玩具产品的安全标准要求，避免儿童玩耍时被划伤。这类轮体除了应用在常规玩具车上，也可以作为小型手工模型、DIY机器人的行走轮使用，只要匹配对应直径的车轴，就能直接安装使用，具备较好的通用性。
