小型气垫载具结构设计方案

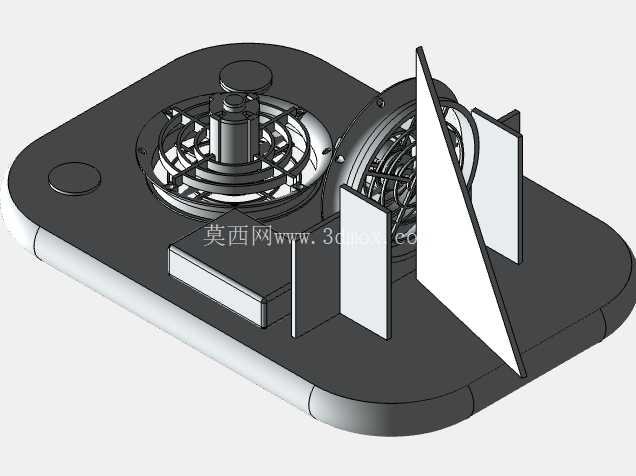

这款小型气垫载具的结构设计，最初是面向教学演示、小型场地短距转运场景开发的，区别于大型工业气垫运输平台，它的整体尺寸控制在单人可携带的范畴，底盘采用圆角矩形的一体化承载结构，边缘做了圆弧过渡处理，避免气垫围裙安装后出现应力集中的折角，底盘厚度预留了围裙压条的安装槽位，不需要额外焊接固定支架，直接通过沉头螺丝就能完成围裙的压紧固定，安装边界上要求底盘平面的平面度公差控制在0.2mm以内，保证气垫充气后裙边和地面的间隙均匀，不会出现单侧漏气导致的浮升高度偏差。

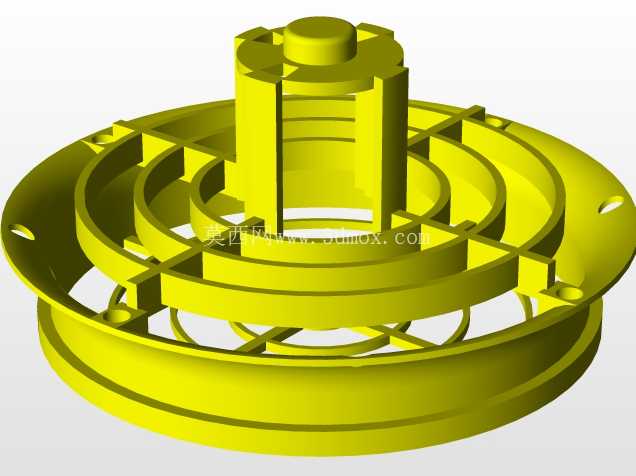

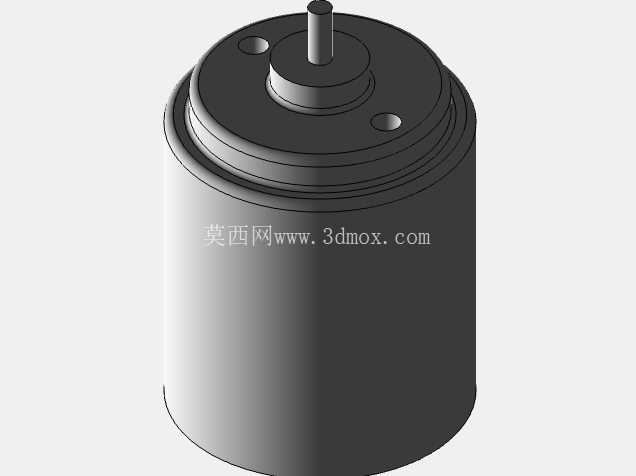

动力布局上采用了双风机的结构方案，底盘中部的大直径轴流风机负责提供气垫浮升所需的正压气流，风机安装座直接和底盘一体成型，座圈上预留了四个电机安装孔位，适配常规的外转子直流电机，风机外围设置了环形的导流筋，既可以加强安装座的结构强度，避免风机高速运转时产生共振，也能将风机吹出的气流均匀导向底盘四周的气腔，减少气流紊流带来的浮升损耗。底盘侧部安装的小直径风机负责提供行进推力，风机出风口处设置了可调节角度的导流舵面，舵面通过转轴和底盘上的支座连接，转动角度范围在正负30度之间，通过调整舵面角度就能改变推力方向，实现载具的转向控制，不需要额外设置差速结构，简化了整体的传动链路。

风道设计上做了专门的优化，浮升风机的下方设置了蜂窝状的整流网安装位，能够打散风机吹出的旋转气流，让进入气腔的气流保持垂直向下的流向，避免气流在气腔内形成涡旋，降低气垫的保压效率。推力风机的进风口处设置了防护格栅，格栅的筋条采用流线型截面，减少进风阻力的同时，也能防止异物被吸入风机打坏扇叶。底盘上还预留了电池仓的安装位置，仓体采用下沉式设计，降低整体重心，提升载具行进时的稳定性，电池仓盖和底盘表面齐平，不会突出表面干扰气流的流向。

实际使用场景中，这款结构可以适配平整的水泥地面、瓷砖地面、光滑的环氧地坪，甚至是短距离的水面通行，浮升高度控制在5-10mm之间，既可以保证足够的通过性，越过地面细小的杂物和缝隙，也不会因为浮升过高导致操控难度上升。结构设计时所有的零部件都采用了模块化的拆分思路，风机组件、舵面组件、电池仓、底盘主体都可以单独拆分更换，不需要整体报废，维护时只需要拆卸对应部位的固定螺丝就能完成配件替换。

安装边界上，所有的外接部件都不超出底盘的外轮廓尺寸，避免载具行进时突出部件剐蹭到周边障碍物，舵面的最大转动角度也做了机械限位，防止舵面转动角度过大导致推力完全侧向，出现原地打转的情况。底盘上表面预留了多个设备安装孔位，可以根据使用需求加装小型载物平台、遥控控制模块、传感器支架等拓展配件，不需要在底盘上二次打孔破坏结构强度。

从结构强度角度考虑，底盘主体采用薄壁加筋的设计方案，在保证整体重量控制在较低水平的前提下，底盘的承载能力可以达到5kg以上，足够承载电池、控制模块以及小型转运物品的重量，筋条的布局沿着气流的流向和载荷的传递路径布置，既可以加强底盘的抗变形能力，也能起到辅助导流的作用，减少气腔内的气流阻力。推力舵面采用薄型的平板结构，在保证足够刚度的前提下尽可能降低舵面的重量，减少转向时的转动惯量，提升操控的响应速度，舵面的转轴位置做了耐磨衬套的安装位，长期转动也不会出现轴孔磨损导致的舵面晃动。
