弹性碰撞原理演示牛顿摆结构设计

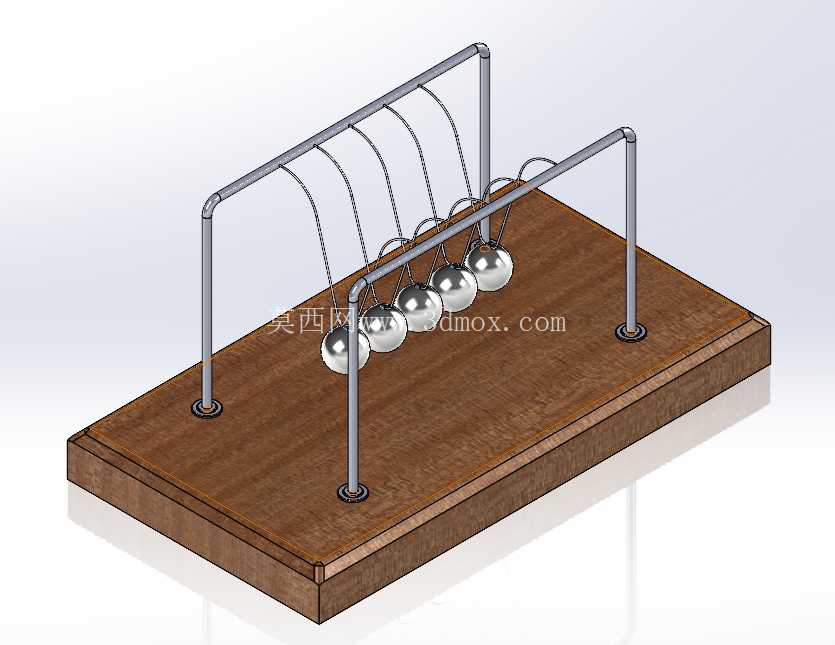

　　这款牛顿摆结构的核心应用场景覆盖中学物理实验教学、科普场馆互动展项、高校力学实验室演示教具三大类，实际使用中可直观展示弹性碰撞过程中的动量守恒与能量传递规律，相比纯理论公式讲解，实体结构能让观察者清晰看到碰撞瞬间的力传递路径，理解刚性碰撞下的能量损耗边界。从功能特性来看，整套结构由木质承载底座、双侧金属支撑立柱、弧形悬挂钢索、五个等规格抛光钢球四部分组成，钢球采用镜面抛光工艺处理，碰撞接触面的球面度公差控制在极小范围，避免因接触面不平整导致碰撞过程出现侧向分力，打乱钢球的摆动轨迹。

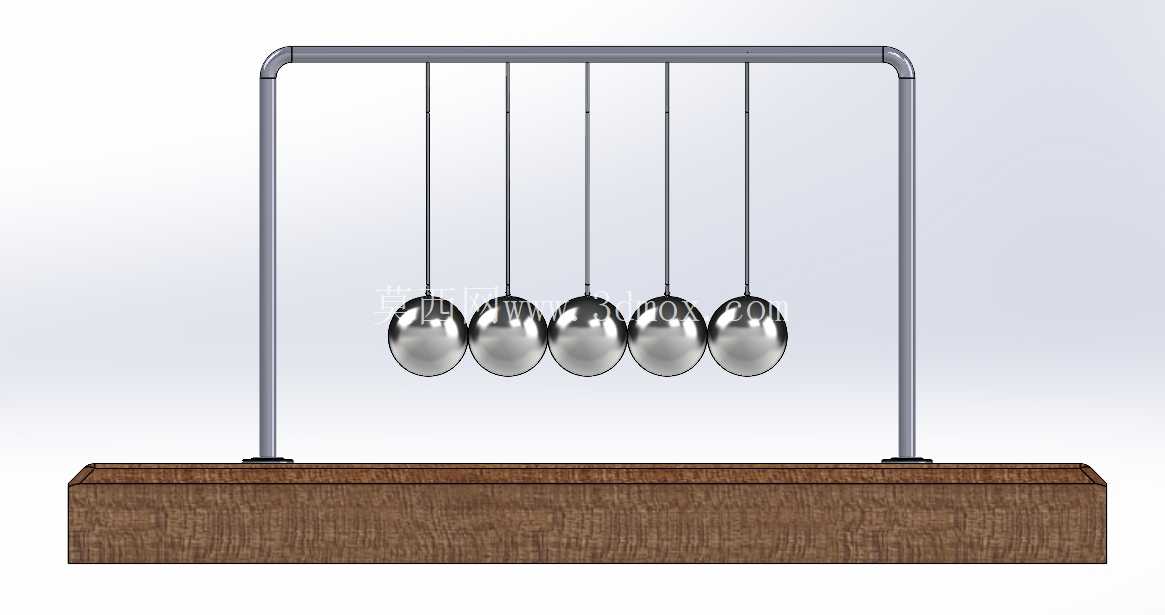

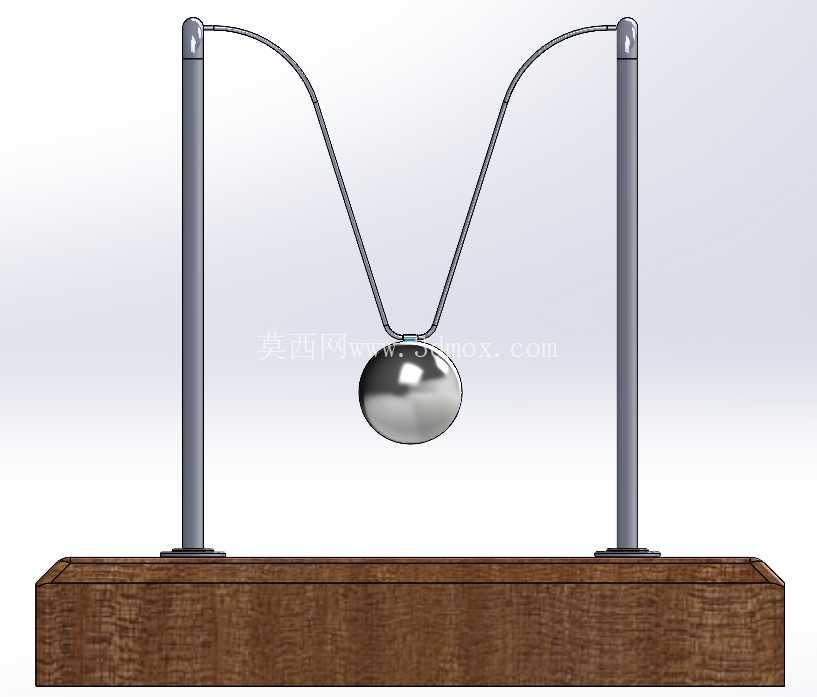

　　设计过程中首先确定钢球的核心参数，每个钢球直径、质量完全一致，球面的曲率误差控制在0.02mm以内，保证相邻钢球接触时为点接触状态，接触点位于所有钢球的共同水平中心线上，避免碰撞时出现上下方向的力分量。悬挂钢索采用低延展性的不锈钢细钢丝，每根钢索的长度完全一致，固定端采用可微调的锁紧结构，安装时可通过调整锁紧螺栓的位置，校准每个钢球的悬挂高度，确保五个钢球自然静止时，相邻球面刚好贴合无间隙，且所有钢球的球心处于同一水平高度，悬挂点的排布沿支撑横梁的弧线均匀分布，保证钢球摆动时的轨迹处于同一竖直平面内，不会出现前后偏摆的情况。

　　支撑立柱采用空心金属圆管弯折成型，底部通过内嵌的金属连接座与木质底座固定，连接座位置设置定位沉孔，安装时可保证两侧立柱的平行度误差小于0.1mm，横梁部分的弯折弧度经过反复校核，确保每根悬挂钢索的竖直段长度一致，让钢球的摆动周期完全相同，避免因周期差导致碰撞节奏紊乱。木质底座采用高密度复合板材制作，底部预留四个防滑脚垫的安装槽，脚垫采用软质橡胶材质，既可以缓冲钢球碰撞时传递到底座的振动，避免整套结构在光滑台面上出现滑移，也能吸收部分高频振动噪音，让演示过程更安静。

　　安装边界方面，整套结构的底座长宽尺寸适配常规实验台的摆放空间，整体高度不超过普通成年人坐姿时的视线高度，摆放时无需额外固定，放置在水平台面上即可正常使用，钢球的最大摆动幅度经过限位设计，拉起最外侧钢球至摆角30度位置释放时，不会出现钢球相互碰撞后脱轨的情况，悬挂钢索的固定端做了防松处理，长期反复摆动也不会出现钢索滑移、钢球高度错位的问题。在实际教学使用中，这套结构可以完成多组演示实验：拉起单侧一个钢球释放，碰撞后对侧最外端的钢球会以近似相同的速度摆出，中间三个钢球保持静止；拉起单侧两个钢球释放，对侧会有两个钢球同步摆出，直观展示碰撞过程中的动量与能量传递规律，相比简化的示意图模型，这套结构的钢索悬挂设计还原了真实牛顿摆的运动约束，钢球的摆动轨迹符合单摆运动规律，碰撞过程的能量损耗控制在合理范围，连续摆动次数可满足课堂演示的时长需求。设计时还考虑了长期使用的维护性，钢球表面的抛光层做了防锈处理，日常使用中只需定期擦拭球面灰尘即可，悬挂钢索如果出现疲劳松弛，可通过端部的微调结构重新校准钢球位置，无需整体更换部件，底座的木质表面做了耐磨涂层处理，日常摆放摩擦不会出现明显划痕。
