科幻主题千年隼造型铸造模具结构设计

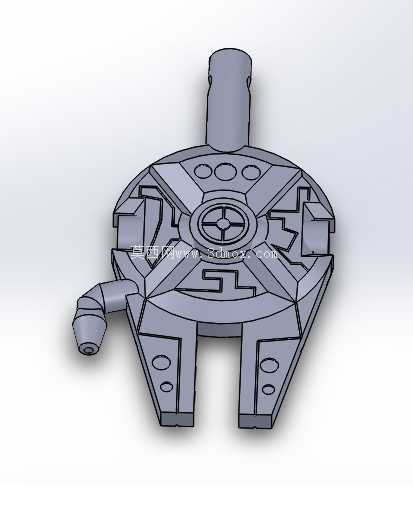

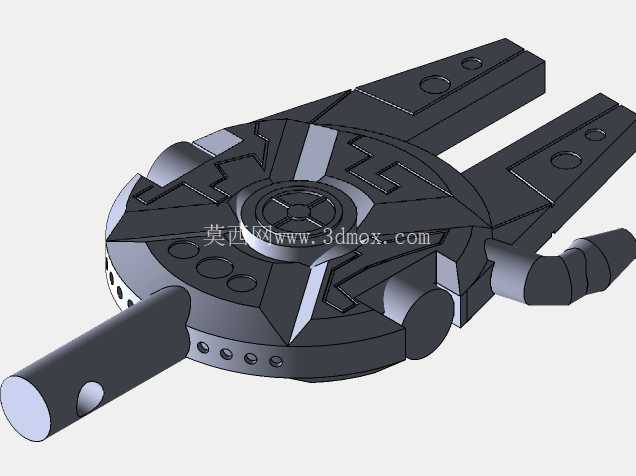

这套异形结构铸造模具，面向文创金属铸件的小批量生产场景设计，核心适配低熔点锌合金、锡基合金的重力铸造工艺，可直接产出高度还原科幻载具造型的金属摆件毛坯，省去后续大量CNC精修的工序成本。从实际生产落地的角度看，模具的分型面选择完全贴合千年隼造型的最大轮廓边界，将主体圆盘结构、上部柱状凸起、侧方弯管结构、下部双叉支撑结构拆分到上下模腔，避免出现倒扣粘模的问题，开模时可直接沿垂直方向起模，不需要额外设计侧向抽芯结构，大幅简化了模具的加工难度与合模对位复杂度。

模具的模腔表面做了分级精度处理，主体圆盘表面的回纹凹槽、圆形凹点细节做了0.2mm的脱模斜度，既保证铸造后纹路清晰锐利，又不会因为纹路侧壁垂直导致起模时刮伤铸件表面；中心的圆形定位凸台做了R0.3的圆角过渡，避免金属液充型时在尖角位置产生卷气、冷隔缺陷。上部的柱状凸起结构模腔深度与直径比控制在3:1以内，模壁做了均匀的厚度设计，保证金属液充型时热量传递均匀，不会出现局部冷却过快导致的浇不足问题。侧方的弯管结构在模腔末端设计了宽度1.5mm的排气槽，直接连通到模具外侧，因为弯管属于狭长充型路径，金属液流动时容易裹入气体，排气槽可在充型过程中将模腔内的空气顺利导出，减少铸件内部的气孔缺陷。下部的双叉支撑结构，每个支脚位置都设计了直径2mm的定位凸点，对应铸件上的安装孔位，铸造后可直接形成定位基准，后续做表面抛光、电镀处理时可直接通过这些孔位装夹，不需要二次找正。

从安装边界来看，模具整体外形为正方形模架，边长控制在150mm以内，模架厚度为80mm，可直接适配市面上常规的小型重力铸造台的安装尺寸，不需要额外定制模架固定工装；上下模的合模定位采用四角导柱定位，导柱直径为8mm，导套与导柱的配合间隙控制在0.02mm以内，保证反复合模时模腔的对位精度不会出现偏移，避免铸件产生错边缺陷。浇口位置设计在侧方弯管的末端，属于铸件的非外观面，浇口直径为6mm，充型时金属液从弯管位置流入，顺着圆盘主体的径向逐步填充到整个模腔，充型路径平稳，不会直接冲击模腔表面的精细纹路，减少金属液对模腔的冲刷损耗，延长模具的使用寿命。溢流槽设计在下部双叉支脚的末端以及上部柱状凸起的顶端，可将充型过程中前端冷却的冷金属、裹带的氧化渣收集到溢流槽内，避免这些缺陷留在铸件主体上，提升铸件的成品率。

在实际生产适配中，这套模具可直接搭配常规的电熔化保温炉使用，不需要额外的加压、真空辅助设备，适合文创工作室、小型五金铸造厂做小批量定制生产，单模的生产节拍可控制在3-5分钟每模，铸件出模后只需要去除浇口、溢流槽的飞边，简单做表面抛光即可得到成品，相比全机加工的制作方式，生产效率提升80%以上，材料利用率可达90%以上。模具的模腔部分采用H13模具钢加工，模架部分采用45号钢制作，兼顾模腔的耐高温磨损性能与模架的结构强度，正常维护下可实现上万模次的使用寿命。针对造型上的细小纹路，模腔加工时采用高速铣削配合电火花精修的工艺，保证纹路的还原度达到0.1mm以内，铸件表面的细节还原度可满足后续做仿古做旧、镀金镀银等表面处理的要求，不会因为细节模糊影响最终摆件的展示效果。
