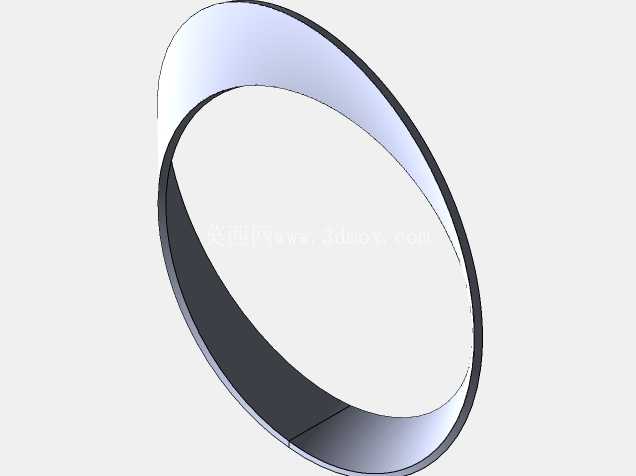

单侧连续曲面环形莫比乌斯结构件

这类单侧连续曲面的环形构件，最早在拓扑学研究中作为典型案例出现，如今在工业场景中已经有了不少落地的应用方向。在输送设备领域，采用这类结构的环形传送带可以让整个带面均匀承受磨损，避免传统环形带始终单侧接触物料、辊轮导致的局部损耗过快问题，整条带面在循环运转过程中会依次完成内外侧的交替，无需额外设置翻面机构就能实现全带面的均匀利用，大幅延长传送带的更换周期，减少设备停机维护的频次。在散热构件设计中，基于莫比乌斯结构打造的散热鳍片可以让气流沿着连续曲面无折返流动，降低气流在鳍片间隙形成涡流的概率，提升热交换效率，同时连续的曲面结构没有传统鳍片的直角弯折应力集中点，在冷热交替的工况下更不容易出现结构疲劳开裂。

从结构设计的角度来看，这类构件的核心难点在于曲面的连续性控制，整个环带不存在传统环形构件的内外侧分界，曲面的法向沿着环带周向连续扭转180度，建模过程中需要严格控制扫描路径的曲率变化，以及扫描截面沿着路径的扭转角度匹配，避免出现曲面褶皱、曲率突变的问题。如果是用于铸造生产的模具，还需要考虑拔模角度的连续过渡，因为整个曲面是连续扭转的，不存在统一的拔模方向，设计时需要沿着环带的周向逐段调整拔模斜度，保证模具开模时不会出现结构干涉，同时让金属液充型过程中能够顺着曲面平稳流动，避免在曲面扭转的位置出现卷气、夹渣的铸造缺陷。

在实际的安装适配层面，这类环形构件的安装边界需要根据应用场景调整，作为输送带来使用时，两端的支撑辊轮需要匹配环带的扭转弧度，辊轮的轴线不能完全平行，需要沿着环带的扭转方向设置微小的倾角，保证环带运转过程中不会出现跑偏、卡滞的问题。作为装饰性结构件使用时，需要控制环带的截面宽度与整体环径的比例，通常截面宽度控制在环径的八分之一到十分之一之间，既能够保证曲面的视觉流畅度，也能避免结构自重过大导致的安装固定端受力过载。如果是用于流体管路的特殊导流结构，还需要计算曲面扭转位置的流体压力变化，通过调整截面的渐变厚度，抵消流体在扭转段产生的侧向推力，避免管路长期受交变应力出现连接松动。

从加工实现的角度，这类结构如果采用金属铸造工艺生产，模具的分型面不能设置为传统的平面分型，需要沿着曲面的连续走向设置阶梯式分型面，保证上下模能够顺利分离，同时在曲面扭转的最大位置设置排气槽，让充型过程中型腔内的空气能够顺利排出，避免铸件表面出现气孔缺陷。如果是采用钣金折弯焊接的工艺制作，需要将整个环带拆分为若干段曲率渐变的曲面片，每一段的折弯角度都需要精准计算，拼接时保证相邻段的曲面曲率连续，焊接后再对焊缝位置进行打磨抛光，让整个环带的曲面过渡自然，没有明显的拼接痕迹。在结构强度校核方面，因为整个构件是连续的环形曲面，不存在传统结构的应力集中尖角，在承受周向载荷时，应力会沿着整个曲面均匀分散，相比同截面尺寸的普通环形构件，抗扭转载荷的能力可以提升30%左右，同时在承受循环交变载荷时，不容易出现疲劳裂纹的萌生，结构的使用寿命更长。

在文创与工业展示场景中，这类结构也常被用作展示装置的核心构件，通过在曲面表面铺设灯带或者显示单元，可以实现无断点的连续展示效果，观众沿着环带行走一周就能浏览到全部展示内容，不会出现传统展示牌的内容分界断点。在传动机构的特殊设计中，也有基于这类结构的无断点传动带设计，可以实现单根传动带同时驱动多个不同方向的转轴，减少传动系统中的带轮数量，让整个传动机构的结构更加紧凑，减少传动过程中的功率损耗。设计这类结构时，还需要考虑动平衡的校准，因为环带存在180度的扭转，质量分布和普通环形构件存在差异，高速运转场景下使用时，需要对整个环带进行动平衡测试，在曲面的对应位置添加配重，避免高速运转时产生振动噪音，影响配套设备的运行精度。
