窄型滑板行走轮结构设计方案

在小型代步器械、桌面级移动机器人、小型教具类移动载具的行走轮选型与结构设计环节，轮体的尺寸适配性、安装兼容性、结构强度冗余是决定行走系统稳定性的核心要素，这款窄型轮体的设计，正是针对小载荷、窄安装空间的移动场景做的定向优化。从实际应用场景来看，这类70mm直径的窄轮，既可以适配双翘小鱼板的替换轮需求，也能作为小型AGV教具、桌面轮式机器人的行走执行部件，还能用于小型便携推车、折叠置物架的辅助行走轮，覆盖的场景都有一个共同特点：安装空间的轴向宽度受限，同时对轮体的转动顺滑度、径向承载能力有基础要求，不需要重载越野轮的大宽度抓地结构，也不需要工业脚轮的重型支架适配结构。

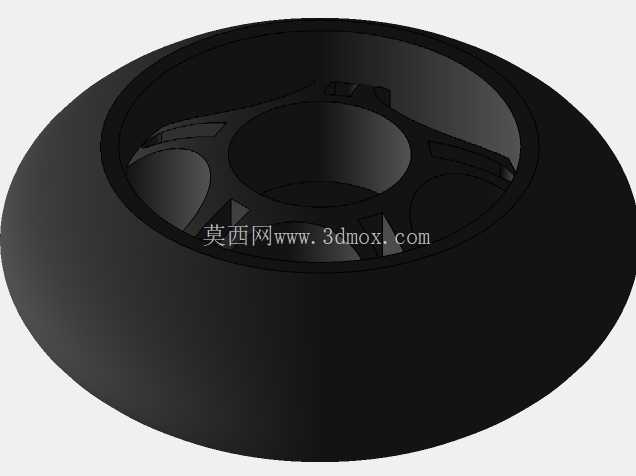

从设计思路上看，这款轮体采用了中心6mm圆形安装孔的同轴结构，整体轮体做了等壁厚的环形轮缘设计，轮辐部分采用了对称分布的镂空支撑结构，既保证了轮体在径向受力时的结构强度，避免轮体受垂直载荷时出现轮缘塌陷变形，又尽可能减少了轮体的整体用料，降低轮体自身重量带来的转动惯量，让轮体在小扭矩驱动下也能顺畅转动。轮体的轴向总厚度控制在25mm，这个尺寸边界是经过多场景适配验证的：对于滑板类应用来说，25mm的轮宽不会超出板桥的安装夹持范围，不会出现轮体摩擦板面或者支架侧端的问题；对于小型机器人应用来说，25mm的轴向宽度可以适配常规的3mm-6mm输出轴的电机支架安装位，不需要额外加装轴套或者调整支架间距，能直接匹配常规的轮座安装尺寸。

从功能特性上看，轮体的外圆面做了光滑的弧面过渡，没有做额外的防滑纹理设计，这种设计是针对平整硬质路面的使用场景优化的——在室内瓷砖、木地板、室外平整柏油路面上，光滑弧面的轮缘接触面积更小，滚动阻力更低，转动时的噪音也更小，不会像带深防滑纹的轮体那样在硬质路面上产生明显的颠簸震动。中心安装孔采用6mm的标准圆孔设计，适配市面上绝大多数的小型轮轴、电机输出轴尺寸，安装时只需要穿入对应轴径的转轴，加装轴向定位卡簧就能完成固定，不需要做额外的孔位加工或者键槽适配，降低了安装调试的复杂度。轮辐的镂空结构除了减重之外，还能在轮体注塑成型的时候减少壁厚不均带来的缩痕问题，让轮体的成型精度更高，圆度误差更小，转动时的径向跳动量控制在更小的范围内，避免行走时出现轮体偏摆带来的行进方向偏移。

从安装边界来看，这款轮体的中心安装孔同轴度公差按照常规机械零件的IT9级精度控制，安装时只要转轴的轴径公差在h7范围内，就能实现间隙配合，既不会因为配合过紧导致轮体无法顺畅转动，也不会因为配合过松导致轮体转动时出现偏心晃动。轮体的内凹腔体深度足够容纳常规的法兰轴承或者轴套，安装时可以在中心孔两侧加装标准6mm内径的微型轴承，进一步提升转动的顺滑度，降低长时间转动带来的磨损。轮缘的外径尺寸严格控制在70mm，这个尺寸的轮体在行走时遇到小尺寸的路面缝隙、微小凸起时，能顺利通过，不会因为轮径过小出现卡滞，同时轮径尺寸不会过大，不会导致小型载具的整体重心过高，影响行走时的稳定性。

在实际结构验证环节，这类轮体的受力主要来自垂直方向的静载荷和行进时的径向冲击，轮辐的支撑筋采用了均匀分布的放射状结构，每个支撑筋的厚度做了等强度优化，从中心轮毂位置到轮缘位置的筋厚做了渐变过渡，避免应力集中在筋条和轮毂的连接位置，防止轮体受冲击时出现筋条断裂的问题。轮体的轮毂部分做了加厚处理，中心孔周围的壁厚足够承受转轴传递的扭矩，不管是被动转动的从动轮场景，还是和电机轴直连的主动轮场景，都不会因为扭矩传递出现轮毂开裂的问题。整体结构没有多余的复杂曲面，建模时采用旋转凸台加拉伸切除的特征就能完成，特征逻辑清晰，后续如果需要调整轮宽、轮径或者安装孔尺寸，只需要修改对应草图的参数就能快速衍生出不同规格的轮体模型，适配更多不同的安装场景。
