自行车传动用链轮结构三维设计

日常做代步自行车、运动自行车的传动系统适配设计时，链轮是核心动力传递零件，这个链轮模型的结构设计完全贴合民用通勤自行车的使用场景，适配常规单速自行车的曲柄安装位，能直接匹配常见的自行车链条规格，日常骑行过程中，骑行者踩踏曲柄的扭矩会通过这个链轮传递给链条，再带动后轮飞轮实现整车行进，链轮的齿形精度直接决定传动过程的顺畅度，要是齿形设计不合理，骑行时很容易出现跳齿、掉链的问题，还会加剧链条和齿部的磨损，缩短整套传动系统的使用寿命。

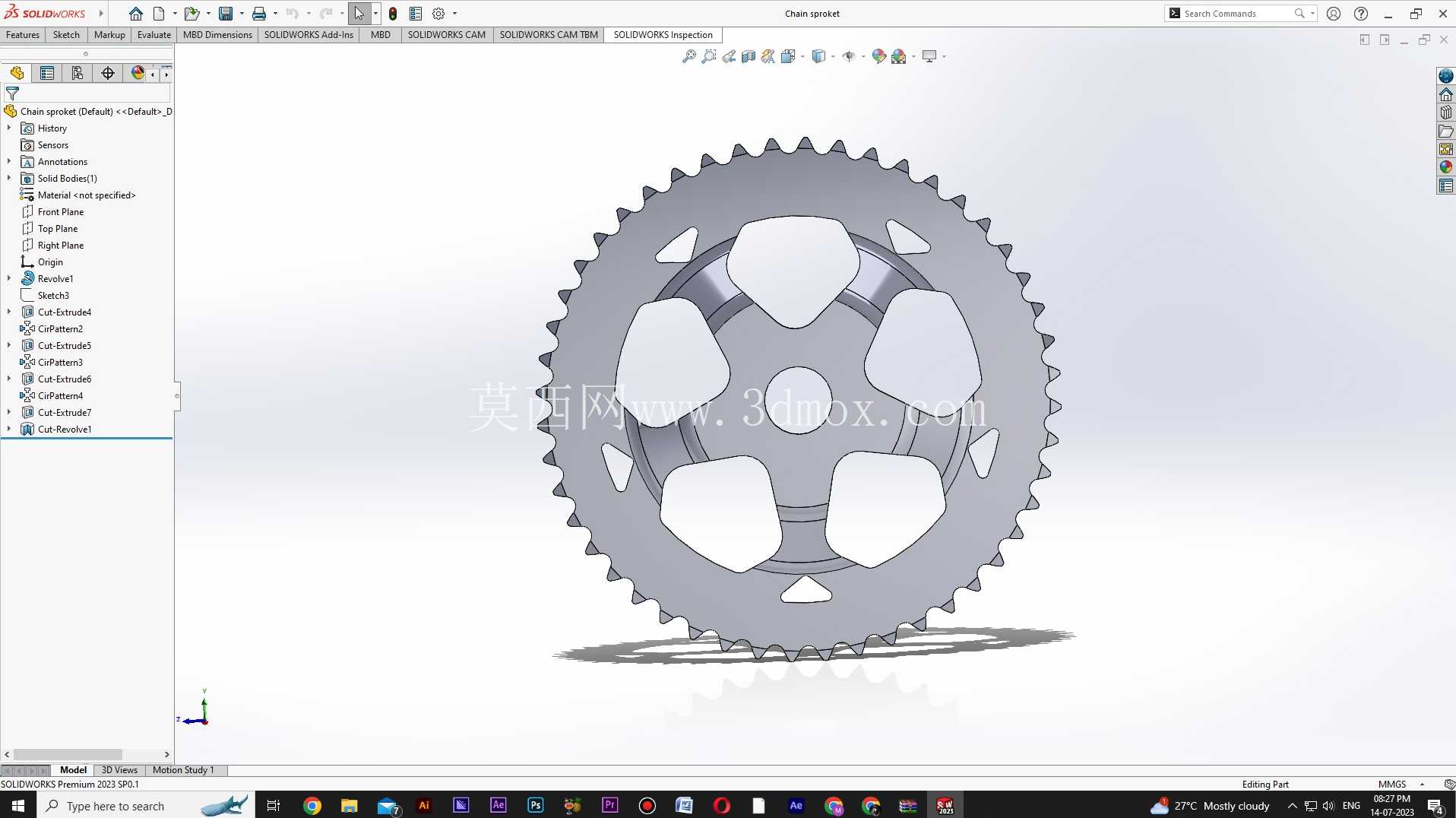

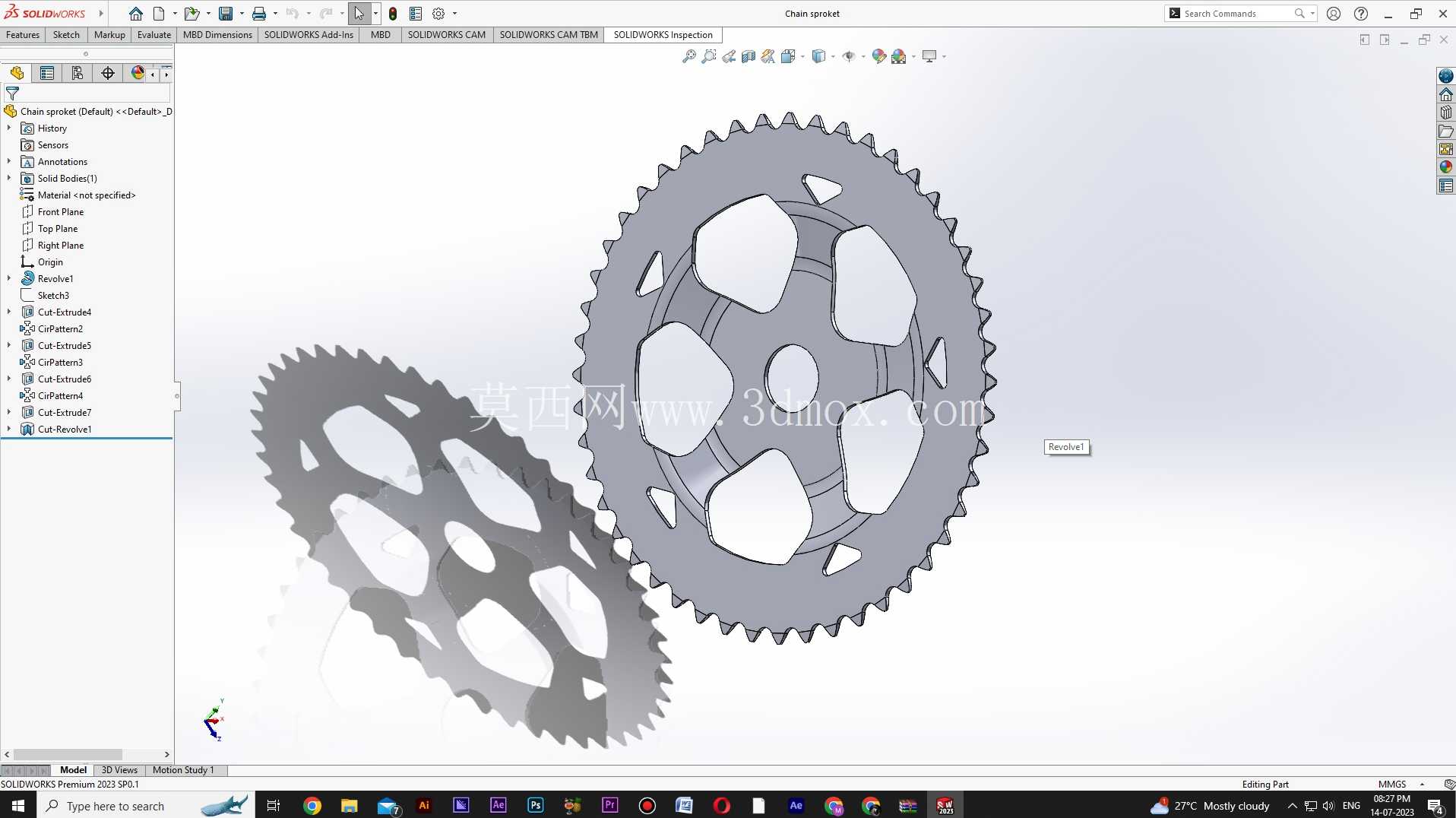

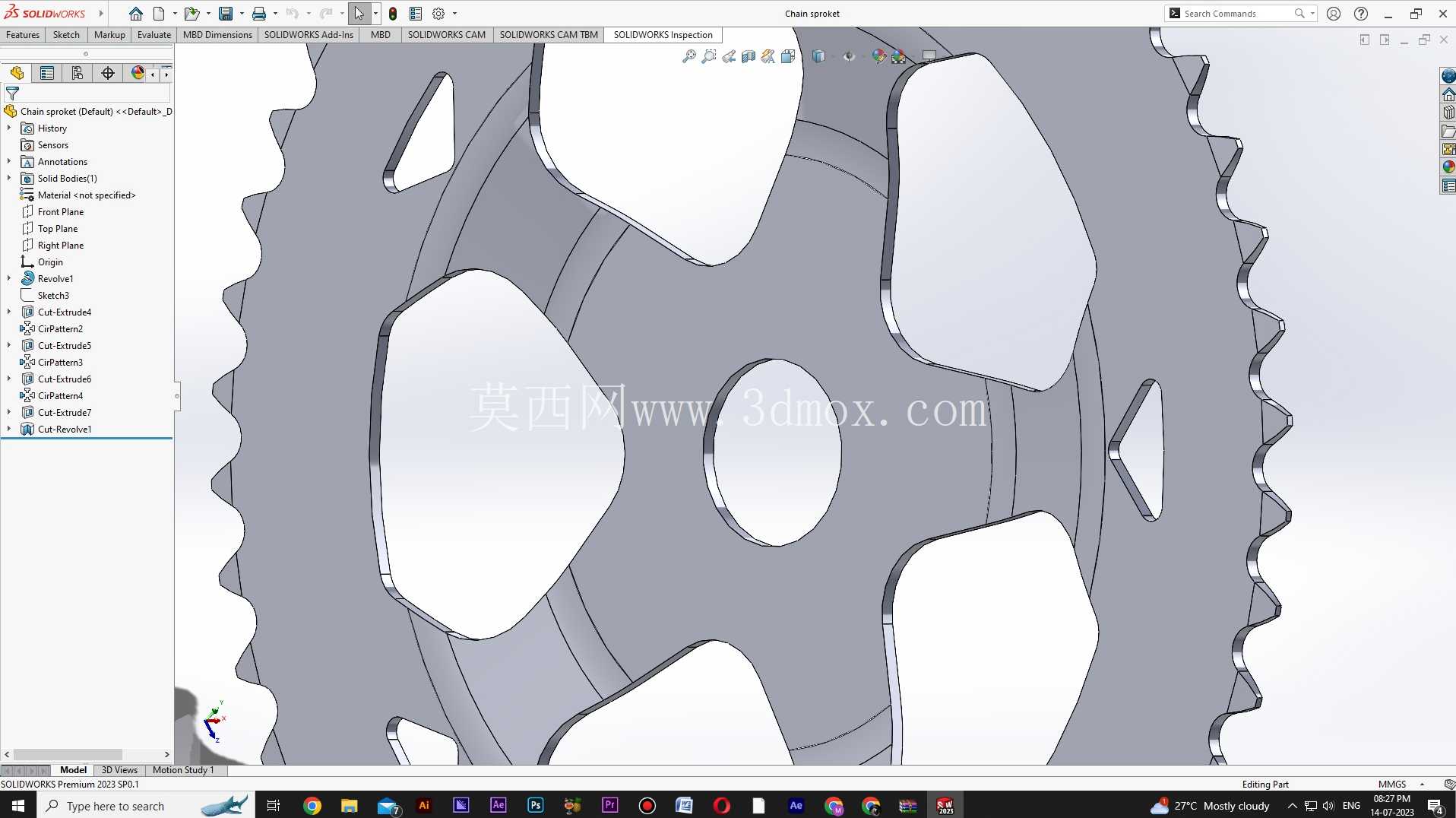

从结构设计思路来看，这个链轮没有采用整块实心圆盘的结构，而是在轮盘上做了五处对称的异形减重孔，同时在减重孔之间设置了加强筋结构，这样的设计一方面能有效降低链轮自身的重量，减少骑行过程中传动系统的转动惯量，让踩踏发力更轻快，另一方面对称分布的结构能保证链轮高速转动时的动平衡，避免轮盘转动时出现偏摆、晃动的问题，不会额外增加中轴轴承的径向负载。轮盘中心的安装孔做了定位台阶设计，和曲柄的安装轴径配合时能保证同轴度，不会出现安装偏心的问题，周围的五个固定孔位完全匹配常规单速自行车曲柄的安装孔距，安装时直接穿入固定螺栓就能完成锁紧，不需要额外做打孔适配，能大幅降低装配的难度。

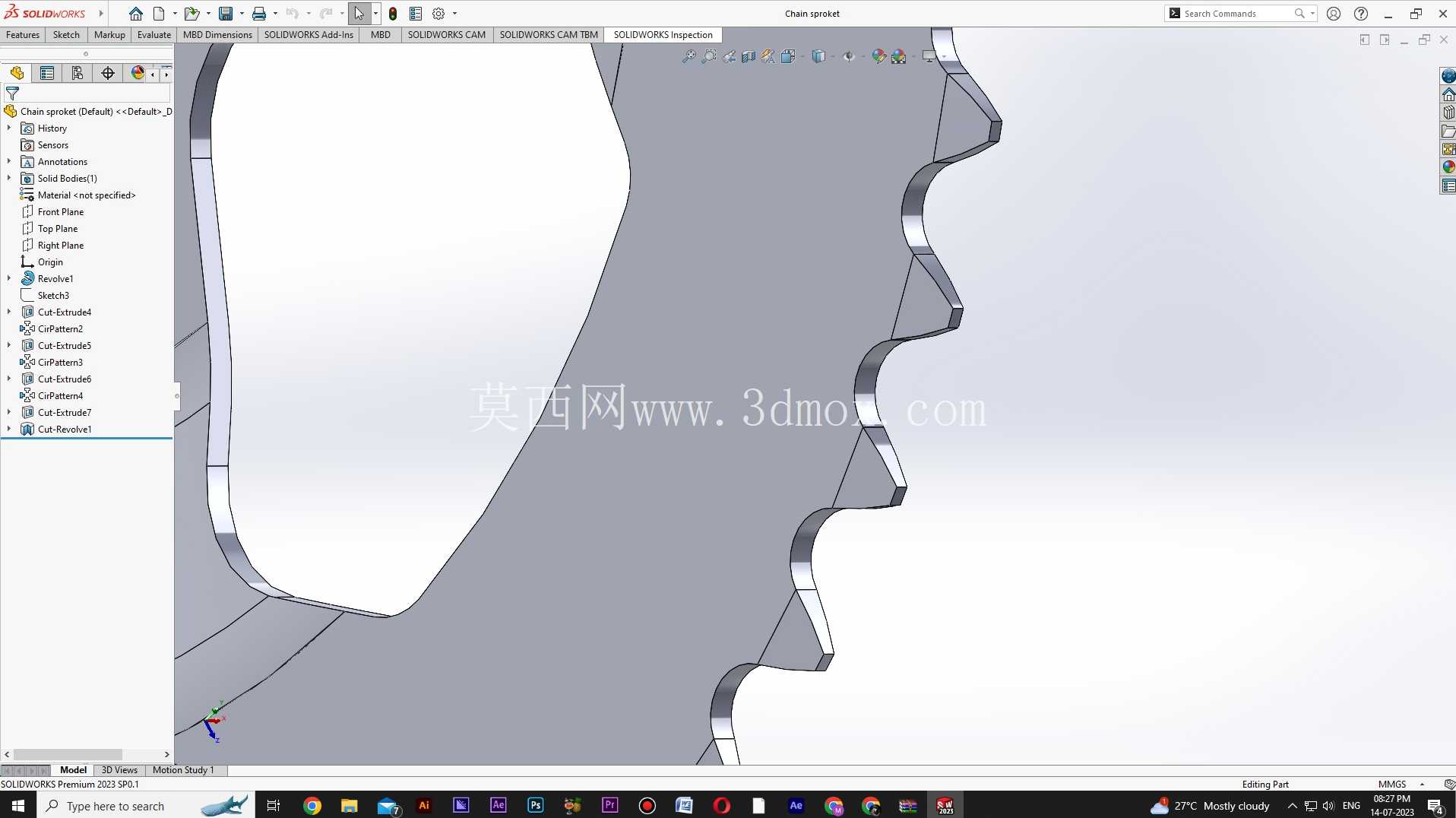

齿部的设计上，这个链轮的齿形按照标准自行车链条的节距做了修形，每个齿的齿廓都做了圆滑过渡，没有尖锐的棱角，链条在啮入和啮出的时候能更顺畅，不会出现卡滞的问题，齿根位置做了圆弧过渡，能有效分散链条拉力带来的应力集中，避免长期交变载荷下出现齿根断裂的问题。轮盘的外缘齿圈和内部的辐板之间做了厚度差设计，齿圈部分厚度更大，保证齿部的结构强度，应对踩踏时的大扭矩冲击，内部辐板部分适当减薄，配合减重孔实现轻量化的目标，整个链轮的厚度尺寸控制在常规自行车链轮的标准范围内，安装后和车架后叉的间隙符合安全要求，不会出现骑行过程中轮盘蹭到车架或者链罩的问题。

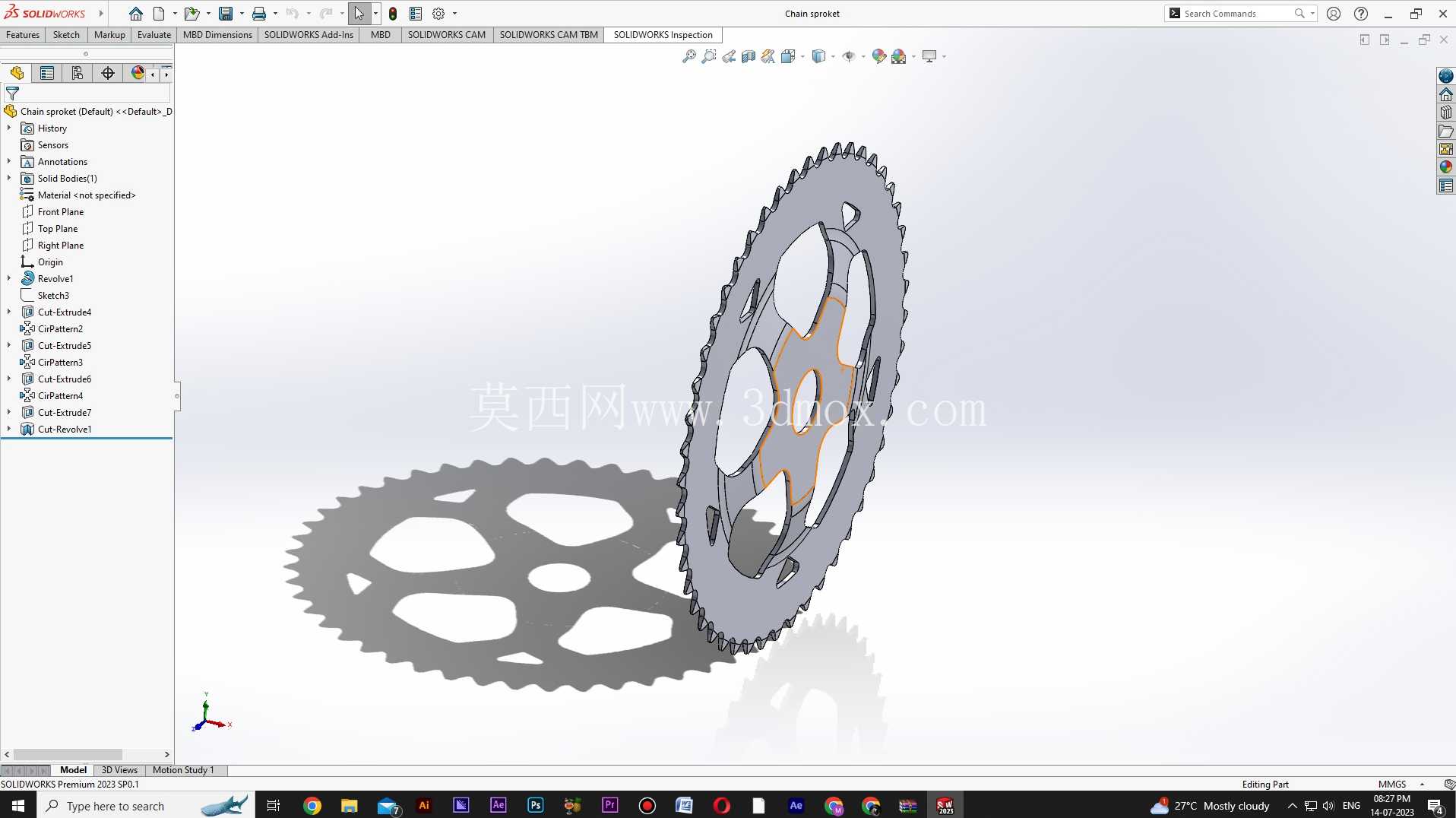

实际应用场景里，这类链轮除了适配常规民用通勤自行车，也可以用在改装的休闲自行车、场地表演自行车的传动系统上，只要匹配对应节距的链条和对应安装孔距的曲柄就能直接使用。做三维建模的时候，这个模型的齿形参数、安装孔位尺寸、轮盘外径都按照实际量产的链轮尺寸做了还原，结构工程师做整车传动系统装配校核的时候，可以直接调用这个模型，检查链轮和车架、链罩、曲柄、链条的配合间隙，不需要从零开始绘制链轮结构，能大幅缩短整车设计的周期。建模过程中对齿形的渐开线部分做了精准拟合，和实际加工出来的链轮齿形误差控制在合理范围内，做运动仿真的时候能真实模拟链条和链轮的啮合过程，验证传动过程中有没有干涉、跳齿的问题，提前发现设计缺陷。

安装边界方面，这个链轮的中心安装孔直径适配常规方孔中轴的曲柄安装位，五个固定螺栓的孔位分布圆直径符合通用自行车链轮的安装标准，轮盘的最大外径对应常规44齿单速链轮的尺寸，安装后链轮的平面和飞轮的平面平行度能得到保证，不会出现链条偏磨的问题。轮盘表面的所有棱角都做了倒钝处理，没有锋利的边缘，装配和日常维护的时候不会划伤操作人员，也能避免骑行过程中裤脚被轮盘勾住的安全隐患。日常使用中，这类链轮一般采用钢材冲压或者铝合金锻造加工，这个模型的结构完全适配这两种加工工艺，不需要额外做结构修改就能直接投入生产，冲压加工时可以直接用这个模型的轮廓做冲压模具的型腔参考，锻造加工时也能根据这个模型的结构设计锻模，保证加工出来的零件和设计尺寸一致。
