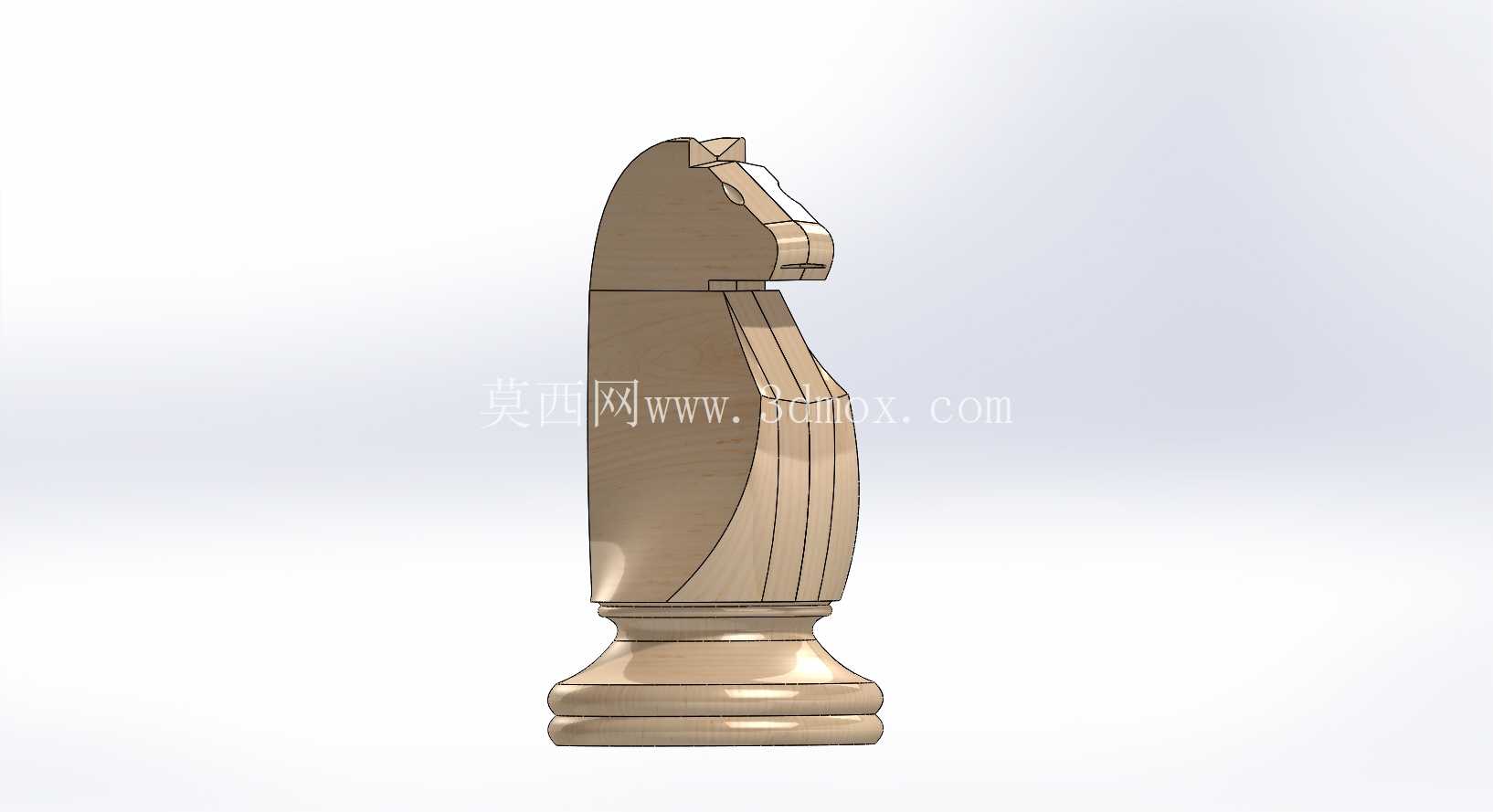

国际象棋骑士棋子木质造型结构设计

本次设计的国际象棋骑士棋子，核心服务于高端棋牌用品生产、文创木质摆件加工两大场景，在实际生产链路中可直接作为铸造模、实木铣削加工的三维基准，适配小批量定制化文创生产、标准化棋牌配件批量制造两类需求。从实际使用维度看，该棋子作为国际象棋对局的核心功能部件，需满足日常握持移动的手感需求、棋盘摆放的稳定性要求，同时兼顾桌面陈设的装饰属性，因此在结构设计阶段并未采用简化的卡通化造型，而是还原传统木质国际象棋骑士的经典轮廓，同时针对加工可行性做了多处工程化优化。

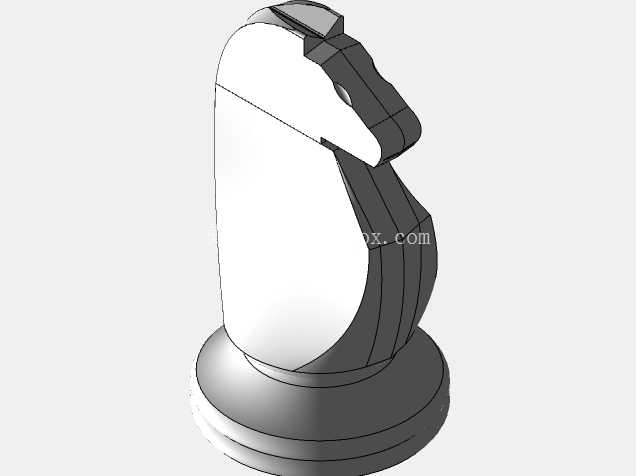

设计思路上优先拆解了骑士棋子的三大功能分区：底部基座、中部柱身、上部马头造型，三个分区采用一体化曲面衔接，避免出现突兀的棱角与拼接缝隙，既减少实木加工时的崩边风险，也能降低铸造脱模时的卡模概率。底部基座采用三层阶梯式圆弧过渡结构，最底层接触平面做了0.2mm的微倒角处理，既避免长期使用磨损棋盘表面，也能让棋子放置时的受力更均匀，不会因桌面微小形变出现晃动；基座的直径与高度比例经过反复调校，整体重心落在基座垂直高度1/3位置，即使受到轻微碰撞也不会轻易倾倒，满足日常对局使用的稳定性要求。中部柱身采用收腰式曲面设计，柱身最窄处直径适配成年人手指捏持的弧度，移动棋子时手指贴合柱身不会出现滑脱，柱身表面做了等距的浅凹槽纹理，既还原传统木雕棋子的手工质感，也能增加握持时的摩擦力，同时凹槽深度控制在1.5mm以内，不会在加工时出现刀具干涉，也不会积留灰尘，降低日常清洁的难度。上部马头造型是整个设计的核心难点，为了兼顾造型辨识度与加工可行性，马头的轮廓曲线全部采用G2连续曲面构建，没有出现曲率突变的折角，马鬃部分的分层线条采用等半径圆弧过渡，既保留了木质雕刻的层次感，也避免了尖锐凸起在使用过程中出现磕碰掉渣的问题；马头的朝向角度经过调整，与柱身中轴线形成15度的倾角，既符合传统国际象棋骑士的视觉识别习惯，也让整个棋子的视觉重心更稳定，不会出现头重脚轻的观感。

从安装边界与适配性来看，该棋子的总高度控制在标准国际象棋赛事要求的尺寸区间内，底部基座直径适配常规8cm格距的国际象棋棋盘，放置在棋盘格内不会超出格线，也不会因尺寸过小显得突兀；整个模型的曲面拆分完全适配三轴数控铣削加工的走刀路径，没有出现倒扣无法加工的区域，若用于金属铸造生产，模型的拔模斜度统一设置为1.5度，分型面设置在基座与柱身的衔接位置，不会出现脱模时的粘膜问题，同时壁厚均匀控制在8mm，铸造时不会出现缩孔、冷隔等缺陷。在表面建模阶段，特意保留了木质纹理的映射基准面，后续做渲染或实物表面处理时，可直接将木纹纹理贴合到对应曲面上，不会出现纹理拉伸变形的问题；所有曲面的拼接处都做了0.1mm的容差处理，导入加工编程软件时不会出现破面、缝隙等问题，减少后续模型修复的工作量。

实际生产验证环节中，该造型既可以采用实木整块铣削的工艺做高端定制款，也可以采用失蜡铸造的工艺做金属材质的量产款，还可以通过3D打印做快速样件验证，不同工艺下的结构强度都能满足日常使用需求：木质款的柱身与马头衔接处做了加厚处理，即使从1米高度跌落也不会出现颈部断裂的问题；金属铸造款的内部可做空心处理降低整体重量，同时保证外壁厚度均匀，不会出现局部过薄导致的变形问题。针对文创摆件的延伸场景，模型底部预留了1mm深度的沉孔位，可粘贴防滑绒布或者镶嵌金属铭牌，不会破坏整体造型的完整性，满足不同客户的定制化需求。整个建模过程全程围绕加工可行性、使用实用性、造型美观性三个核心维度平衡，没有为了追求视觉效果添加无法落地的冗余结构，所有曲面参数、尺寸比例都经过实际加工场景的校验，可直接导入生产环节使用，无需做大幅度的结构调整。
