防水接线塑料外壳盒体结构设计

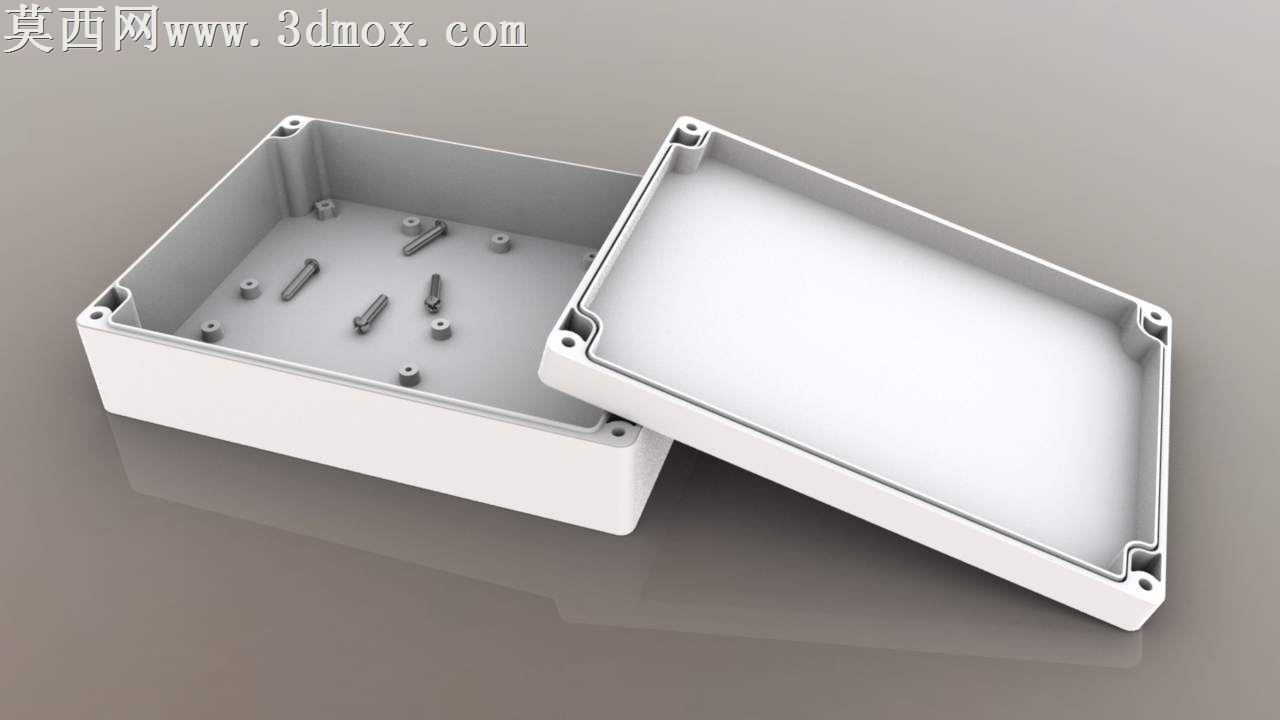

户外电气接线场景里，普通塑料盒常出现边角应力开裂、密封胶条压合不均、螺丝柱滑牙失效的问题，这款壳体的结构细节刚好对准这些加工与装配的实际痛点。盒盖与盒身的止口做了0.8mm的错位搭接设计，不是常见的平面对接结构，合盖时胶条能被完整压入止口槽内，不会出现胶条偏移挤出的情况，哪怕工人装配时螺丝锁附力度有偏差，也能保证整圈密封面的压合量一致，避免局部渗水。盒身内部的螺丝柱做了十字加强筋连接侧壁，筋位厚度控制在1.2mm，刚好匹配ABS塑料注塑时的壁厚均匀要求，不会出现柱位缩水凹陷，同时螺丝柱内径预留了0.2mm的自攻螺丝导向锥度，锁附时不会出现柱位撑裂的问题，哪怕反复拆装3次以上也不会出现滑牙。盒体边角做了R3的圆弧过渡，不是直角结构，注塑时熔料在模腔里的流动阻力更小，不会出现边角缺胶、熔接痕明显的问题，同时跌落测试时边角的应力能顺着圆弧分散，不会像直角盒那样一摔就裂。内部预留的接线柱位高度做了差异化设计，高低错落的柱位刚好适配不同线径的接线端子固定，不会出现端子互相干涉挤压的情况，柱位根部做了0.5mm的圆角过渡，避免应力集中导致柱位受外力断裂。盒盖的内平面做了0.3mm的微凹处理，不是完全平整的平面，注塑冷却时不会因为内应力出现平面翘曲，合盖后不会出现局部缝隙过大的问题。壳体外侧的四个安装耳做了加厚处理，耳位下方加了三角加强筋连接盒身侧壁，用膨胀螺丝固定在墙面或设备上时，哪怕安装面有轻微不平整，耳位也不会因为受力断裂。两种配色的壳体对应不同的使用场景，浅灰色适配室内电气柜安装，深灰色适配户外露天场景，抗紫外线添加剂的配比可以根据颜色调整，不用改动壳体本身的结构模具。
