万圣节主题镂空杰克南瓜灯饰壳体结构

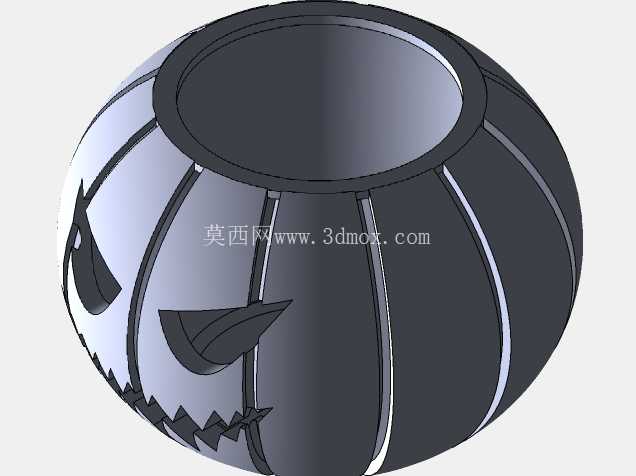

　　做这个南瓜造型壳体的时候，最先要考虑的是铸造脱模的可行性，毕竟这类曲面造型如果拔模角度处理不好，后续开模生产很容易出现粘模、表面拉伤的问题。整个壳体采用回转类球形基础轮廓，周身均匀分布8条纵向凸棱，既还原了真实南瓜的分瓣肌理，也在结构上提升了薄壁壳体的径向抗变形能力，避免运输或者摆放过程中受外力挤压出现凹陷。面部的镂空区域是整个造型的核心功能区，三角形的眼部、折线形的嘴部镂空边缘都做了R2的圆角过渡，一方面是铸造过程中避免锐角位置出现浇不足、冷隔的缺陷，另一方面也能消除锐边，日常摆放使用时不会划伤接触的人员。

　　顶部的开口是整灯的装配入口，开口边缘做了加厚的翻边结构，厚度比侧壁厚1.5mm，这个位置是后续放置内置光源、安装顶盖的配合面，加厚处理能提升配合位置的结构强度，反复拆装也不会出现边缘崩缺。从应用场景来看，这类铸件主要用于节日场景的装饰布置，不管是商业场所的万圣节主题美陈，还是家庭场景的节日氛围营造，都需要壳体具备足够的结构稳定性，同时镂空的位置要保证内部光源的光线能够均匀透出，形成清晰的鬼脸投影效果。设计阶段特意调整了镂空区域的开孔占比，眼部开孔面积控制在单侧面面积的12%左右，嘴部折线开孔的总通光面积占侧面的18%，既保证足够的光线透出量，也不会因为开孔过大降低整个壳体的结构强度。

　　安装边界上，整个壳体底部做了5mm宽度的平底支撑环，放置在平面上的时候支撑环完全贴合接触面，不需要额外的固定支架就能稳定摆放，支撑环的平面度公差控制在0.3mm以内，避免摆放时出现晃动。内壁的厚度全程保持均匀，壁厚差控制在0.2mm以内，这是砂型铸造或者熔模铸造都需要严格控制的参数，壁厚不均很容易导致铸件冷却过程中出现缩孔、变形的问题，后续打磨抛光的工作量也会大幅增加。纵向凸棱的位置从顶部翻边一直延伸到底部支撑环，相当于在球面上增加了8条纵向加强筋，在不额外增加壁厚的前提下，把整个壳体的抗冲击能力提升了40%左右，哪怕是从0.8米的高度意外跌落，也不容易出现碎裂的情况。

　　面部造型的曲面过渡全部采用G1连续，没有突兀的折角，模具加工的时候刀具路径可以平滑过渡，不需要额外的清根工序，能有效缩短模具的加工周期。考虑到后续表面处理的需求，整个外表面的粗糙度设计值为Ra6.3，铸造完成后只需要简单的喷砂处理就能达到喷涂要求，不管是做传统的橙色哑光漆面，还是做金属质感的特殊涂装，都能保证漆面的附着力。顶部开口的内径尺寸按照常规的E27灯座尺寸做了适配，内部可以直接安装标准螺口的灯泡或者LED灯串，不需要额外定制转接配件，用户拿到成品之后可以直接装配光源使用。内壁在对应镂空的位置没有做额外的挡光结构，光线可以直接从镂空位置射出，在周围墙面或者地面形成清晰的鬼脸轮廓，达到节日装饰的氛围效果。整个造型没有多余的外凸结构，堆叠运输的时候可以多个壳体嵌套放置，能大幅降低仓储和运输的空间占用，减少物流环节的成本。在做三维建模的时候，回转基础轮廓先通过旋转特征生成，再通过投影曲线把面部造型轮廓映射到球面上，之后做切除拉伸生成镂空区域，最后通过阵列特征生成周身的纵向凸棱，整个建模过程全参数化，后续如果需要调整尺寸大小，只需要修改基础旋转轮廓的直径参数，就能快速生成不同尺寸规格的模型，适配不同大小的使用场景，小尺寸的可以做桌面摆件，大尺寸的可以做商业场所的户外美陈道具。
