三叶组装式指尖陀螺结构设计方案

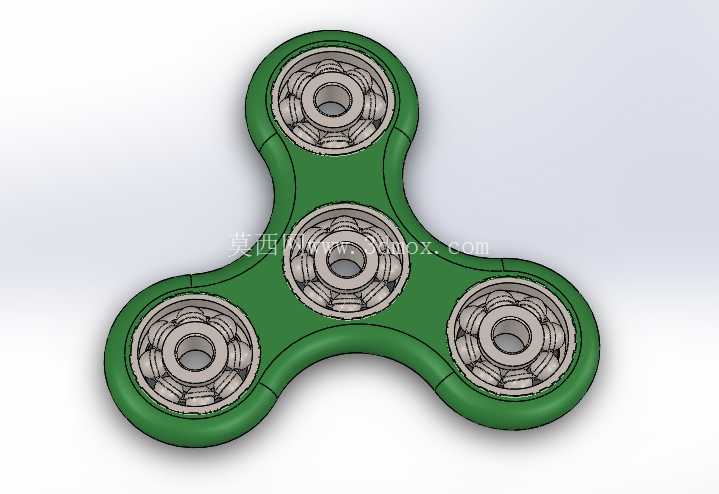

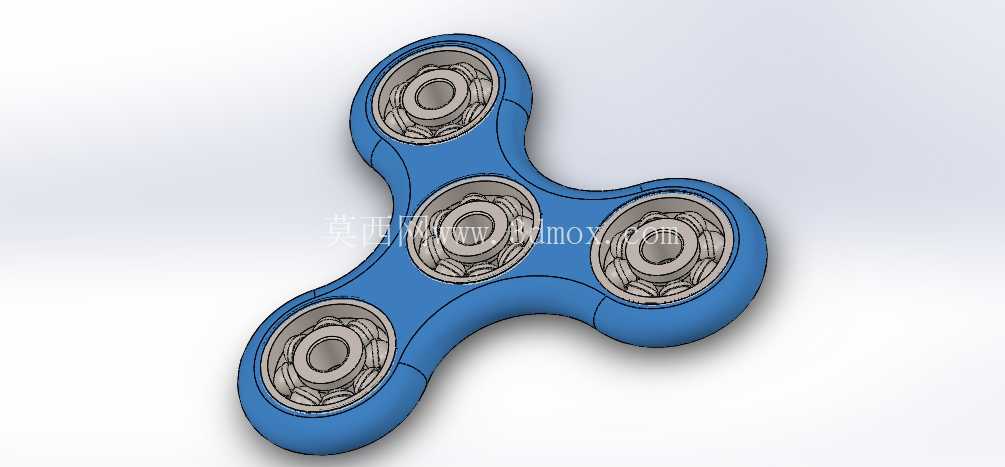

　　这款三叶结构的手持旋转件，核心采用标准36号轴承作为旋转支撑，整体采用对称三叶布局，三个配重臂沿中心轴承呈120度均匀分布，每个臂端内嵌同规格轴承作为配重块，既保证旋转时的动平衡精度，也能通过外圈轴承的自重延长旋转持续时长。从实际使用场景来看，这类旋转件主要作为桌面减压把玩物件，依靠手指捏持中心轴承内圈，拨动臂身即可实现长时间平稳旋转，适合办公间隙、思考过程中通过手部重复动作舒缓注意力，也可作为小型机械结构教学的演示样件，直观展示轴承装配、动平衡调整的基础原理。

　　设计过程中优先考虑手持捏持的人机尺寸，中心轴承内圈孔径适配成年人拇指与食指的捏持接触范围，臂身外轮廓做了大圆角过渡处理，旋转过程中不会出现尖锐棱角剐蹭手指的问题，整体外轮廓直径控制在单手握持可完全覆盖的范围内，日常放置在桌面、口袋中不会占用过多空间。装配逻辑上采用过盈配合加限位台阶的结构，中心主轴承与主体支架的安装孔位预留标准压装公差，三个臂端的配重轴承同样采用压装方式嵌入臂端安装槽，槽位边缘设置0.2mm的限位凸台，压装到位后轴承外圈与支架表面齐平，既保证外观整体性，也避免旋转过程中轴承出现轴向窜动。

　　从结构强度角度考虑，臂身截面采用渐变厚度设计，靠近中心轴承的位置厚度更大，向臂端延伸时逐步收薄，在保证整体结构刚性的前提下尽可能降低不必要的材料冗余，旋转时的风阻也能控制在较低水平，不会因为臂身过宽导致旋转过程中出现气流扰动带来的抖动。动平衡校准是这类旋转件设计的核心要点，三个臂端的配重轴承重量公差控制在0.1g以内，支架本身的注塑或加工过程中需保证三个臂的重量差不超过0.05g，避免高速旋转时出现偏心抖动，影响旋转时长和握持手感。实际使用时，中心轴承作为主要旋转支撑，需保证内圈与外圈的同轴度公差，旋转过程中径向跳动量控制在0.02mm以内，捏持内圈时不会因为径向跳动带来指尖的震感。

　　臂身表面做哑光防滑处理，手指拨动时能提供足够的摩擦力，不需要过大的拨动力度即可让陀螺达到额定旋转转速，臂端的配重轴承外圈与支架外边缘齐平，旋转过程中即使接触到桌面等平面，也不会因为突出结构造成突然卡滞，避免高速旋转时的惯性带来磕碰风险。从安装边界来看，所有轴承压装到位后，整体轴向厚度不超过单颗轴承厚度的1.2倍，平放时与桌面的接触面积仅为中心轴承外圈的环形区域，旋转时不会因为轴向厚度过大导致重心偏移。这类结构的设计不需要额外的紧固件，全部依靠零件间的过盈配合实现固定，装配流程简单，不需要专用工具即可完成手动组装，后期维护时也可以通过简易顶出工具更换轴承，适配不同精度等级的轴承来调整旋转手感和持续时长。针对日常使用的磨损场景，支架与轴承的配合面做了局部加强处理，多次拆装轴承也不会出现安装孔位扩松的问题，臂身的外圆角半径统一设置为5mm，握持时的贴合度更好，长时间把玩也不会出现硌手的问题。
