乐高EV3与Pixy相机连接适配结构件

在青少年科创教育、小型机器人竞赛以及快速原型验证场景中，乐高EV3 Mindstorms套装是应用极广的模块化搭建平台，其标准化的孔位连接体系能让使用者快速拼搭出各类运动结构，但原生套件并不支持直接外接Pixy视觉传感器，这就导致很多需要视觉识别功能的机器人方案需要额外做结构转接，这款适配结构正是为解决这一实际需求设计的。

从实际使用场景来看，参与FLL、WRO等机器人竞赛的队伍，经常需要用Pixy相机完成色块识别、目标追踪、路径标识读取等任务，以往很多队伍会用胶带、扎带或者零散的乐高梁临时固定相机，不仅固定强度不足，机器人运动过程中容易出现相机移位导致识别坐标偏移，还很难保证相机光轴与机器人安装基准面的垂直度，每次调整都要反复校准视觉参数，耗费大量赛前准备时间。这款适配件直接匹配乐高EV3的标准安装孔距，同时预留了Pixy相机的固定点位，能让两者实现刚性连接，从根源上避免临时固定带来的松动问题。

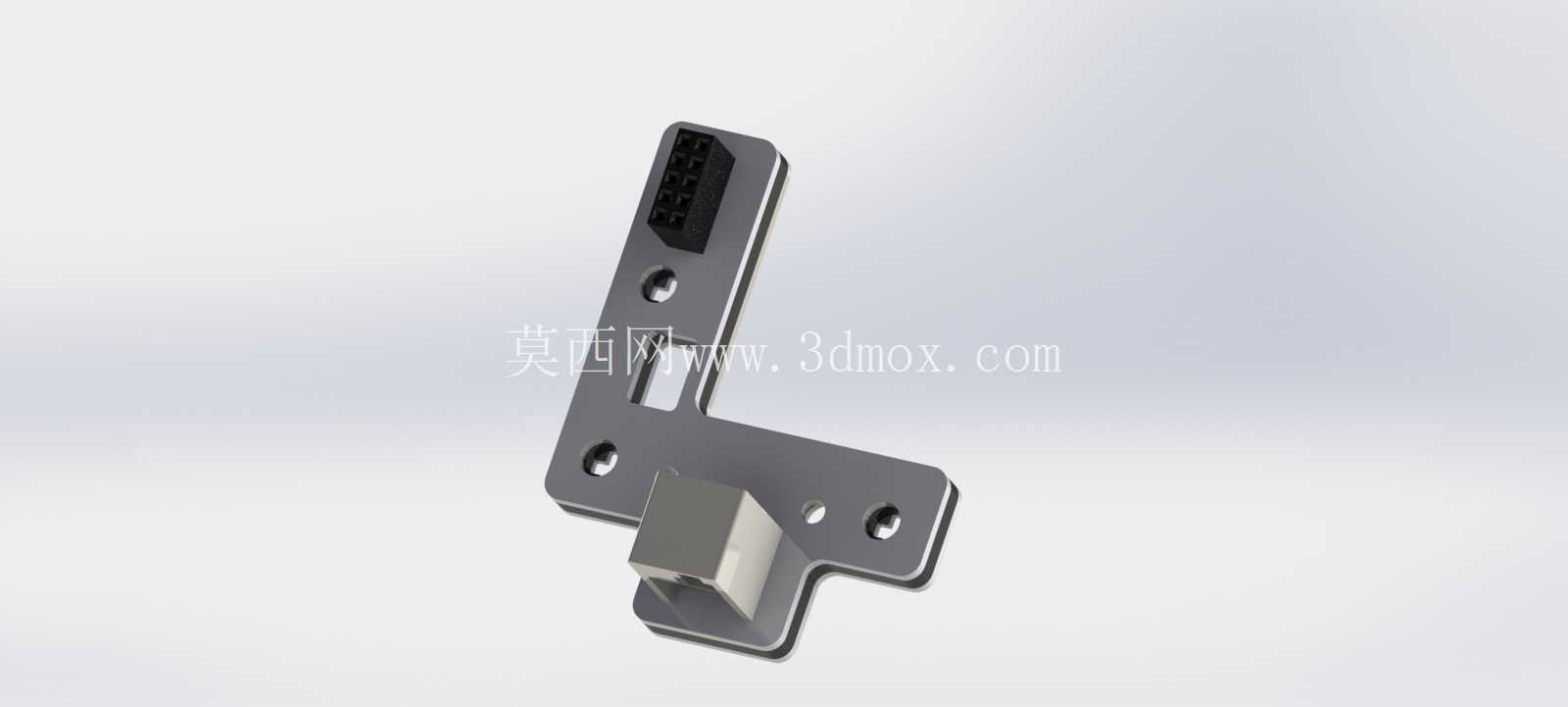

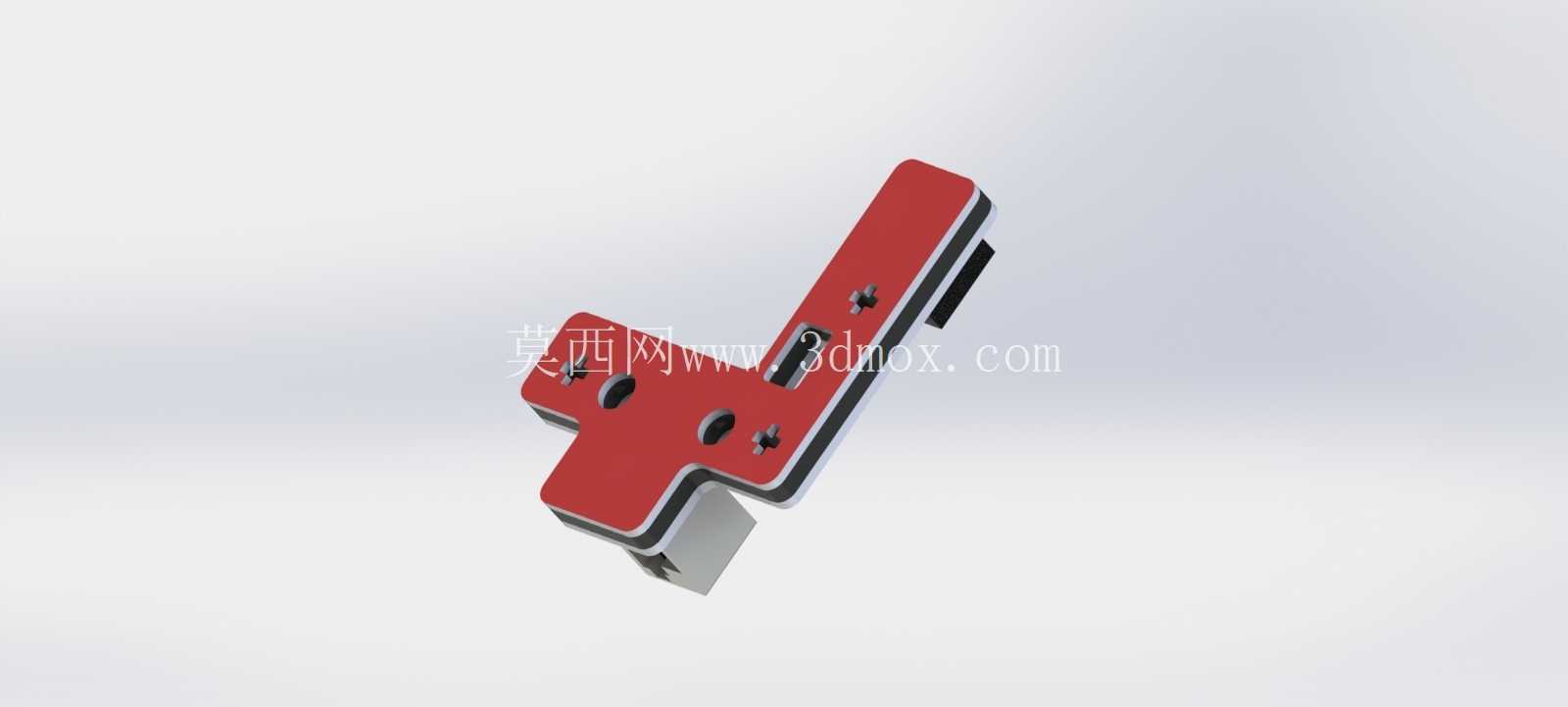

从功能特性上看，这款适配件采用层叠式的结构设计，主体承托部分做了与Pixy相机底部轮廓完全贴合的定位槽，安装时不需要额外测量对位，只要将相机卡入定位槽，拧入配套的固定螺丝就能完成相机端的装配，定位精度可以控制在0.1mm以内，完全满足视觉识别的位置精度要求。适配件朝向EV3主机或者梁结构的一侧，设置了与乐高标准梁完全一致的销孔位置，孔间距严格遵循乐高4.8mm的标准模数，既可以用标准的乐高摩擦销直接固定在EV3的主机外壳安装位，也可以根据实际搭建需求固定在机器人的不同高度梁架上，调整相机的安装高度与俯仰角度，适配不同的识别距离要求。

设计思路上，这款结构件充分考虑了科创场景下的使用便利性，没有做多余的冗余结构，整体轮廓尽量紧凑，避免占用过多的搭建空间，给其他机械结构留出足够的安装余量。结构的受力部分做了加厚处理，因为机器人在行进、转向甚至碰撞过程中，相机位置会受到惯性冲击力，如果壁厚过薄很容易出现断裂或者形变，承托区域的壁厚设置为2.5mm，连接销孔的位置做了局部加强筋，既不会让整体重量过大影响机器人的负载平衡，又能保证足够的结构强度。同时结构上预留了相机排线的走线路径，安装完成后FPC排线可以顺着适配件的侧边凹槽引出，不会与周边的齿轮、轮子等运动部件发生干涉，避免运动过程中磨断排线的问题。

从安装边界尺寸来看，这款适配件整体长度控制在48mm，对应乐高梁的6个标准孔位长度，宽度为16mm，不会超出EV3主机的安装面宽度，安装后突出主机表面的高度为12mm，加上Pixy相机本身的厚度，整体突出量不会影响机器人顶部其他传感器的安装。固定孔位的设计同时兼容两种安装方向，既可以让相机镜头朝向前方，完成机器人前进方向的目标识别，也可以翻转90度安装，让镜头朝向下方，完成地面色带、标识点的识别任务，不需要额外更换其他转接件就能适配不同的视觉任务需求。

在实际装配过程中，这款适配件不需要额外的辅助工具，用乐高套装里自带的十字轴或者摩擦销就能完成与EV3结构的连接，相机端的固定螺丝采用通用的M2规格，日常维护拆装都很方便。对于做机器人课程设计的学生或者科创爱好者来说，这款适配件省去了自己测量孔位、反复调整结构的建模时间，直接安装就能获得稳定的视觉传感器固定方案，能把更多精力放在视觉算法调试和运动逻辑设计上，而不是耗费在结构固定的小问题上。结构的边角位置全部做了R1的圆角处理，没有尖锐的棱角，在青少年使用场景下也能避免划伤的风险，符合教育类器材的安全设计要求。
