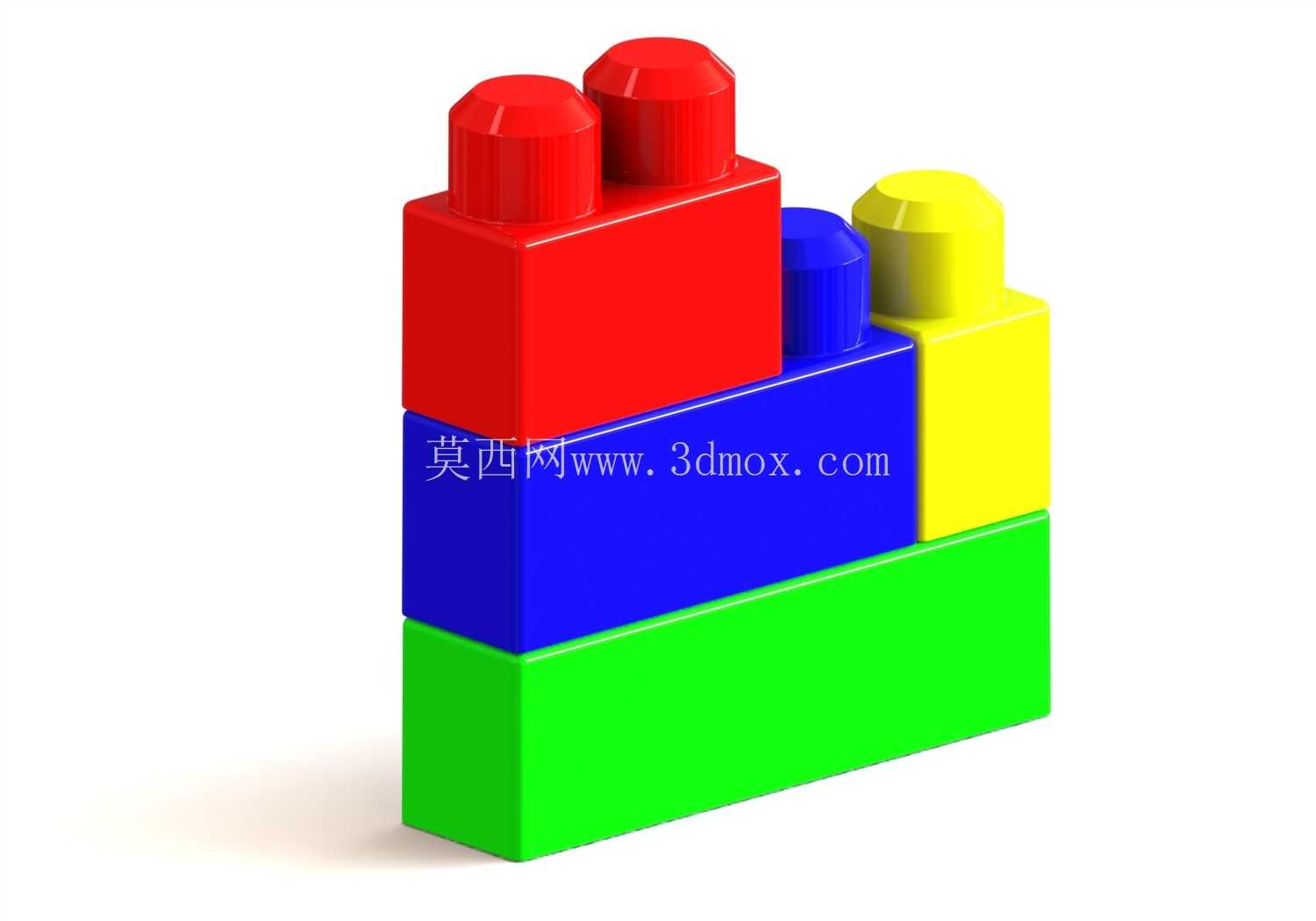

大颗粒拼插积木组件结构设计方案

本次设计的大颗粒拼插积木组件，主要面向低龄儿童益智玩具场景，同时可作为幼教场景的教具构件使用，适配桌面拼搭、主题造型搭建、亲子互动游戏等多种实际使用场景，单块构件的尺寸设计充分考虑低龄儿童的抓握尺度，避免过小尺寸带来的误吞风险，同时拼插插拔力经过反复校核，既保证拼合后的结构稳定性，不会在轻微晃动下散架，又能让低龄儿童无需借助外力即可轻松完成插拔操作。

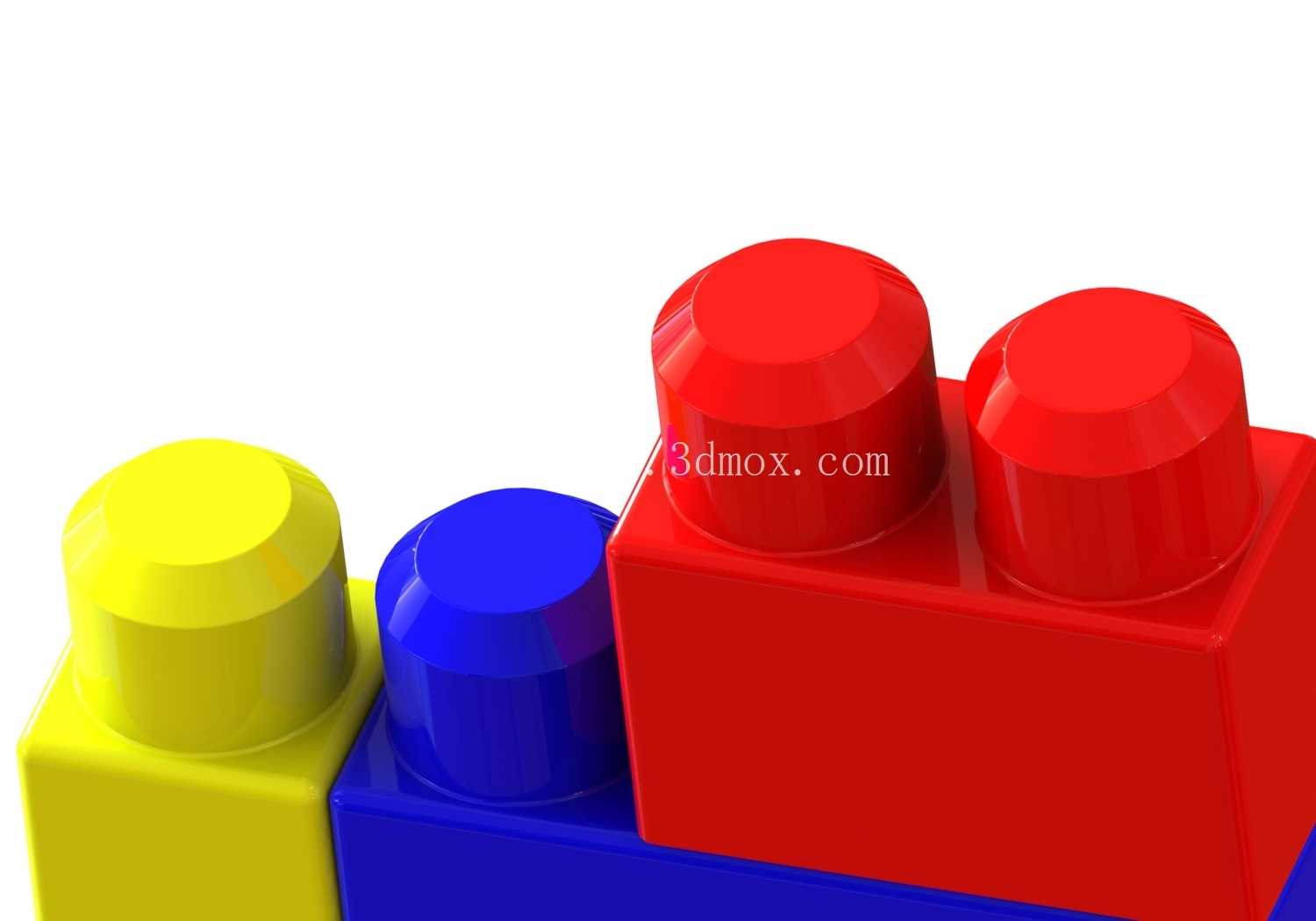

从结构设计思路来看，这类积木构件采用凸柱与凹槽过盈配合的经典拼插逻辑，单块基体上方设置的圆柱形凸柱，与另一块构件底部的内凹型腔尺寸做了公差匹配，凸柱的拔模斜度控制在1.5度，既方便注塑成型后的脱模工序，也能保证拼插时的导向顺滑，不会出现卡滞或者过松的问题。基体的棱边全部做了R2的圆角处理，完全消除尖锐边角，避免儿童使用过程中出现磕碰划伤的风险，凸柱的顶端同样做了圆弧过渡，一方面提升拼插时的导向容错率，就算对位有轻微偏差也能顺利滑入凹槽，另一方面也避免尖锐凸起带来的安全隐患。

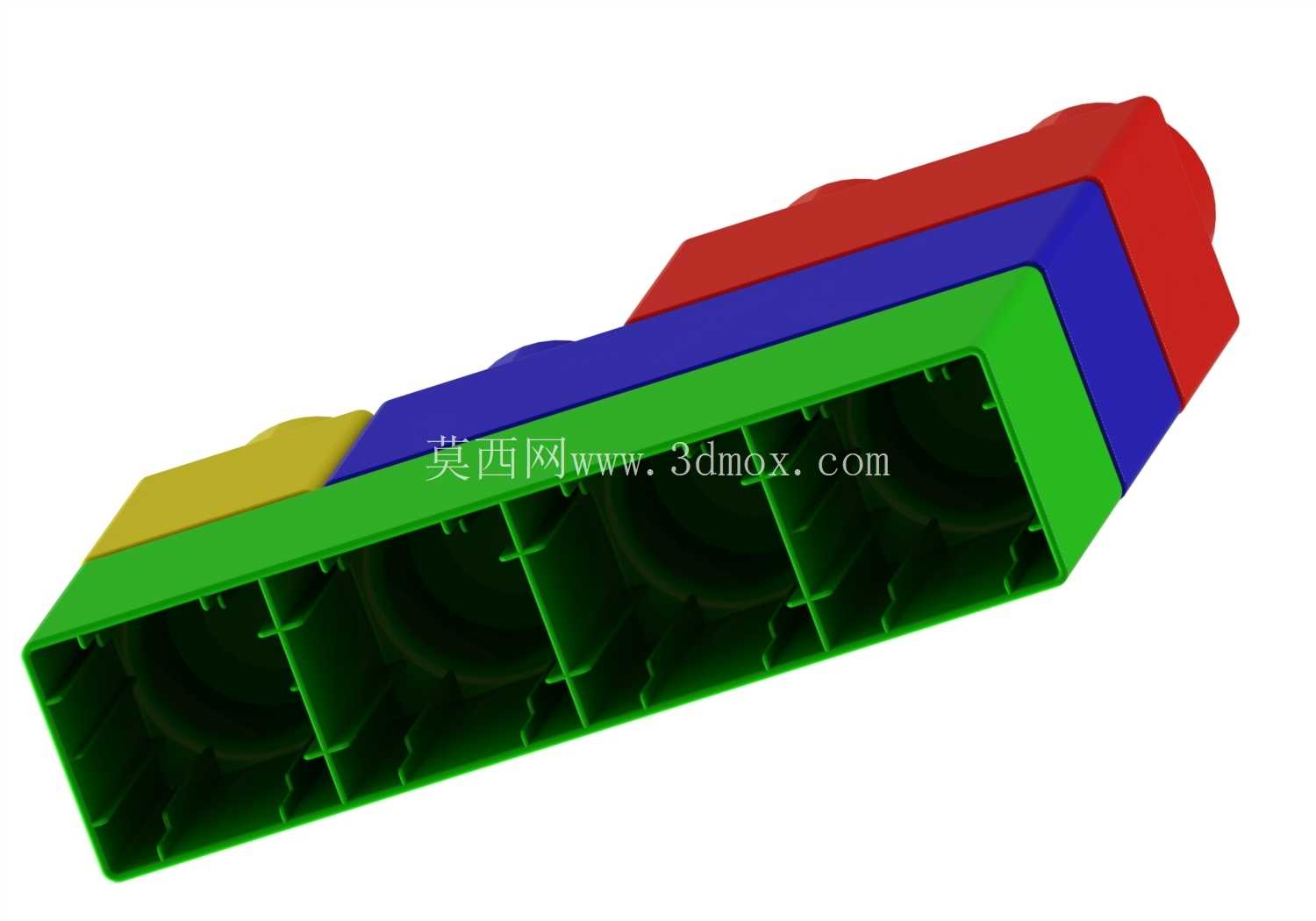

不同颜色的积木构件采用完全统一的接口尺寸标准，不管是单凸柱、双凸柱还是多凸柱的基体，凸柱的中心距、直径、高度参数完全一致，保证不同颜色、不同长度的构件之间可以任意互换拼搭，不会出现同系列构件无法匹配的问题。构件的壁厚设计均匀控制在2.2mm，既保证PP材质成型后的结构强度，日常摔落、踩踏不会出现开裂变形，也能控制材料用量，避免成型过程中出现缩痕、翘曲等注塑缺陷。底部型腔的加强筋布局沿着凸柱受力方向设置，在频繁插拔的受力位置做了局部加厚，提升构件的抗疲劳寿命，就算经过上千次的插拔循环，配合位置也不会出现磨损松旷的问题。

从实际生产适配的角度，这套积木构件的结构完全适配注塑模具的开模逻辑，所有结构都没有倒扣区域，不需要设计复杂的抽芯结构，模具分型面设置在基体底面与侧壁的交界位置，浇口采用潜伏式浇口，成型后浇口痕迹隐藏在构件底部，不会影响构件的外观质感。成型材料选用食品接触级的PP材质，表面做哑光质感处理，避免强光反射对儿童视力造成刺激，不同颜色的色母配比经过调试，保证构件色彩饱和的同时，不会出现掉色、混色的问题。

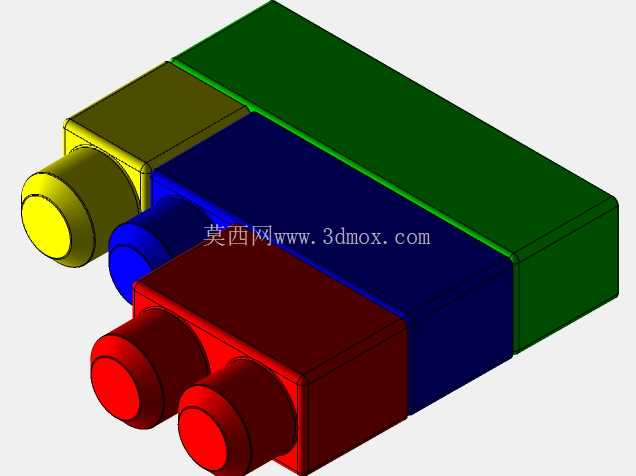

在安装与拼搭的边界尺寸上，单块双凸柱构件的长度为32mm，宽度为16mm，凸柱高度为8mm，拼合后两块构件的叠合间隙控制在0.1mm以内，既不会出现拼接后缝隙过大影响外观的问题，也不会因为间隙过小导致拼接后难以拆分。多块构件横向拼接时，相邻构件的侧壁间隙控制在0.15mm，就算存在轻微的成型尺寸公差，也不会出现相邻构件干涉卡滞的问题。整个系列的构件尺寸公差统一按照MT5级注塑精度控制，保证不同批次生产的构件都能完美适配，不会出现批次差异导致的拼插松紧度不一致问题。

这类积木构件除了作为儿童玩具使用，也可以作为工业设计的快速原型搭建构件，用于简易结构的功能验证、工位布局的沙盘模拟等场景，统一的接口标准可以快速搭建出不同的结构形态，不需要额外的连接构件就能完成组合，在幼教场景中还可以用于颜色识别、数量计数、空间结构认知等教学环节，圆润的外形和安全的材质也能满足幼教场景的安全要求。构件的底部型腔设计也兼顾了堆叠收纳的需求，闲置时可以将凸柱嵌入另一块构件的型腔，实现整齐堆叠，减少收纳占用的空间，堆叠时的配合松紧度也经过调试，堆叠后不会轻易滑落，收纳搬运过程中不会散垛。
