互锁榫卯结构拼接益智方块设计

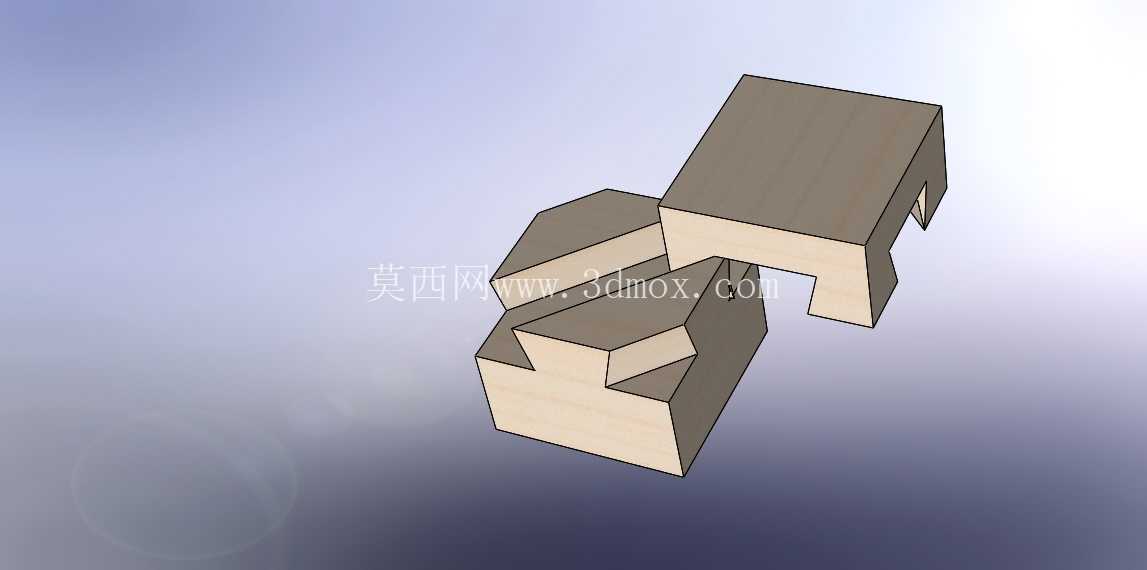

　　从实际用途层面拆解，它一方面可以作为精密铸造工艺的教学样件，用来展示分型面选择、凹凸结构脱模的核心逻辑，帮助刚接触铸造工艺的设计人员理解无拔模斜度的互锁结构如何实现分模与脱模，避免在实际模具设计中出现结构倒扣无法出模的问题；另一方面它作为益智拼接构件，能锻炼使用者的空间想象能力，不需要额外的连接件，仅靠两个块体的榫槽错位配合就能实现锁止，拆分时需要找到两个块体的相对滑动角度，整个过程没有复杂的零件，不会出现小零件脱落遗失的问题，适合作为结构启蒙的教学道具。这款互锁拼接结构件的设计，最初的应用场景锚定在益智教具与精密铸造样件验证两个方向，从结构逻辑来看，它完全跳脱了传统魔方的轴式转动结构，采用两个对称加工的块体通过凹凸榫槽实现无紧固件的互锁拼接，不需要额外的粘接、螺丝固定，仅靠结构本身的形位配合就能实现两个块体的牢固结合，同时又能在特定角度下完成拆分，这种结构特性刚好匹配铸造工艺里的分模逻辑，能用来给铸造工艺人员做分模思路的具象演示，也能作为益智拼接玩具让使用者理解空间结构的配合逻辑。

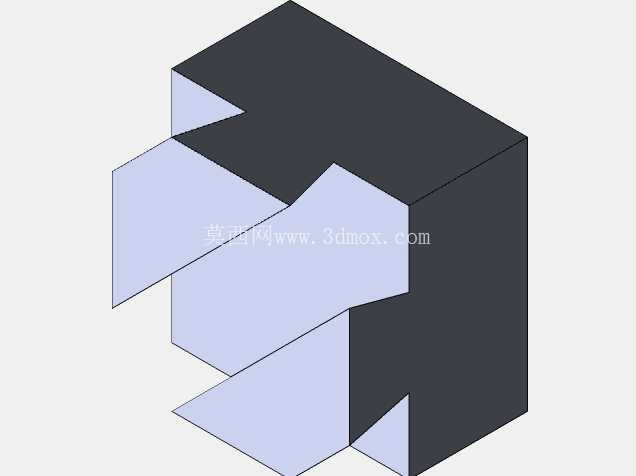

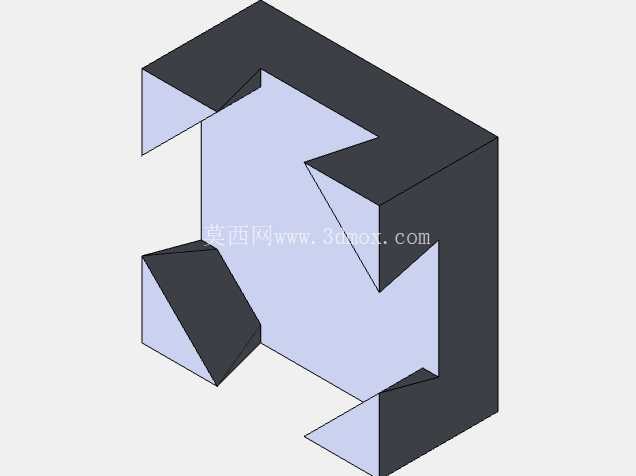

　　在功能特性上，这个结构没有设置额外的转动副，两个块体的配合面全部采用平面加工，所有的凹凸榫槽都是等截面直槽，加工时只需要三轴设备就能完成所有面的铣削加工，不需要多轴联动加工，加工成本可控，同时配合面的公差可以控制在0.02mm到0.05mm之间，既不会因为间隙过大出现拼接后松动晃荡的问题，也不会因为间隙过小导致拼接卡滞、无法顺利拆分。两个块体的外形都是规整的长方体，拼接完成后整体是一个棱角分明的正六面体，没有外凸的结构，放置时稳定性好，不会因为外形不规则出现滚动、滑落的问题。设计思路上，最初是从传统木工的燕尾榫结构获取的灵感，但把传统燕尾榫的单向锁止改成了双向错位锁止，传统燕尾榫只能沿一个方向滑动拆分，这个结构把两个块体的榫槽设置成错位的Z形，当两个块体拼合到位后，在垂直于滑动方向的两个维度都被结构限位，无法直接拉开，只有当两个块体沿特定的轴向滑动到榫槽完全对齐的位置时，才能顺利拆分，这种结构不需要额外的锁止件，完全靠形位配合实现锁止，刚好匹配铸造模具里的侧抽芯结构逻辑，能直观展示侧抽芯的运动路径与限位逻辑。

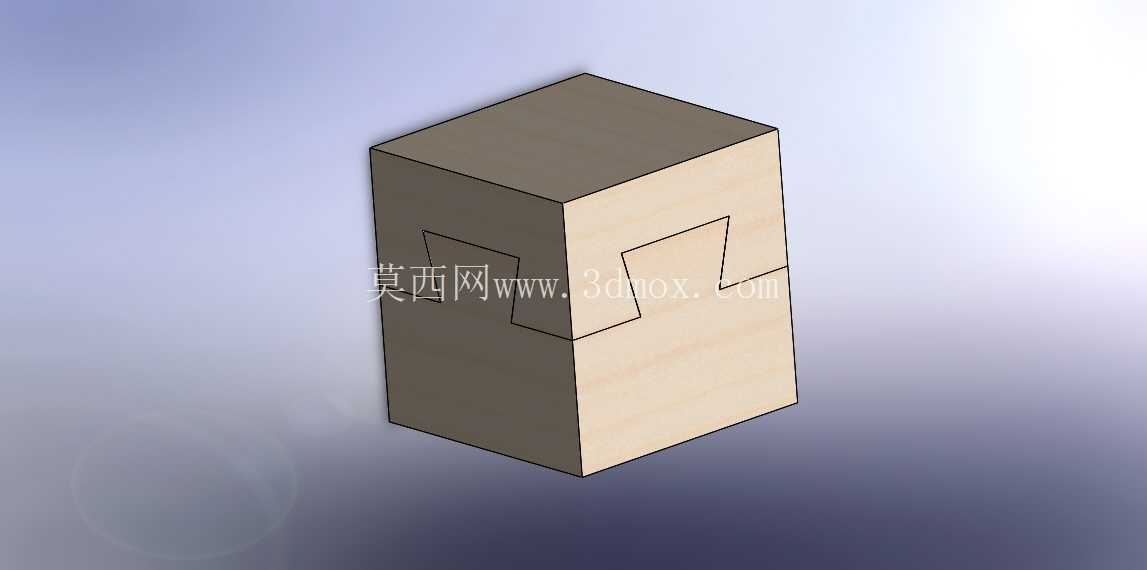

　　在外形尺寸与安装边界上，拼接完成后的整体外形是边长统一的正立方体，六个面的平面度都控制在0.01mm以内，放置在水平台面上时不会出现翘曲、晃动的问题，单个块体的最大轮廓尺寸不超过整体立方体的边长，拆分后两个块体都能独立平稳放置，不需要额外的支撑结构。所有的棱边都做了0.2mm的倒角处理，既不会因为锐边造成划伤，也不会因为倒角过大影响拼接后的整体外观完整性。配合面的粗糙度控制在Ra1.6，既能保证滑动拼接时的顺畅度，也不会因为表面过于光滑出现拼接后自行滑动松脱的问题。

　　在结构验证阶段，需要重点关注两个榫槽的对称度，如果两个块体的榫槽对称度偏差超过0.1mm，就会出现拼接卡滞或者锁止失效的问题，因此建模时需要把两个块体的配合基准设置在同一个中心面上，所有的榫槽尺寸都以中心面为基准进行标注，加工时一次装夹完成单个块体所有配合面的加工，避免二次装夹带来的形位误差。另外，这个结构如果用于铸造样件制作，需要考虑铸造材料的收缩率，根据不同的铸造材料调整榫槽的配合尺寸，比如铸铝材料的收缩率大概在1.2%左右，铸钢材料的收缩率大概在2%左右，建模时需要提前把收缩余量补偿到尺寸里，避免铸造完成后因为材料收缩导致配合间隙不符合要求，出现无法拼接或者锁止失效的问题。如果作为益智教具使用，可以在两个块体的表面做不同的表面处理，比如一个块体做阳极氧化着色，另一个块体保留原材质的表面质感，方便使用者区分两个零件，更快理解结构的拼接逻辑。整个结构没有复杂的曲面，所有特征都是拉伸、切除得到的规则特征，建模时参数化设置所有的配合尺寸，后续调整整体尺寸时只需要修改全局参数就能完成整个模型的更新，不需要逐个特征修改，能大幅提高设计迭代的效率。
