单眼卡通小黄人3D打印可制造结构设计

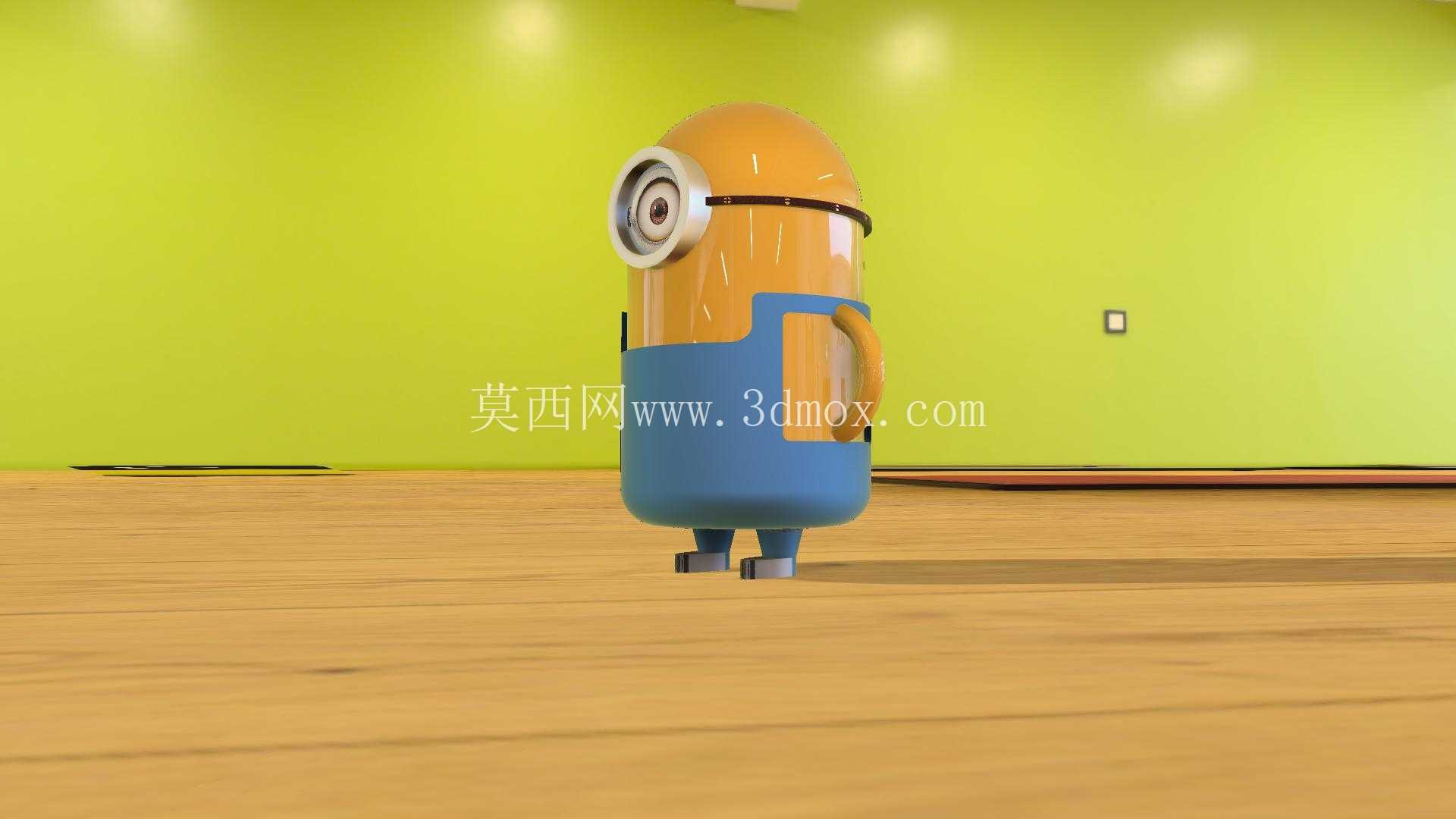

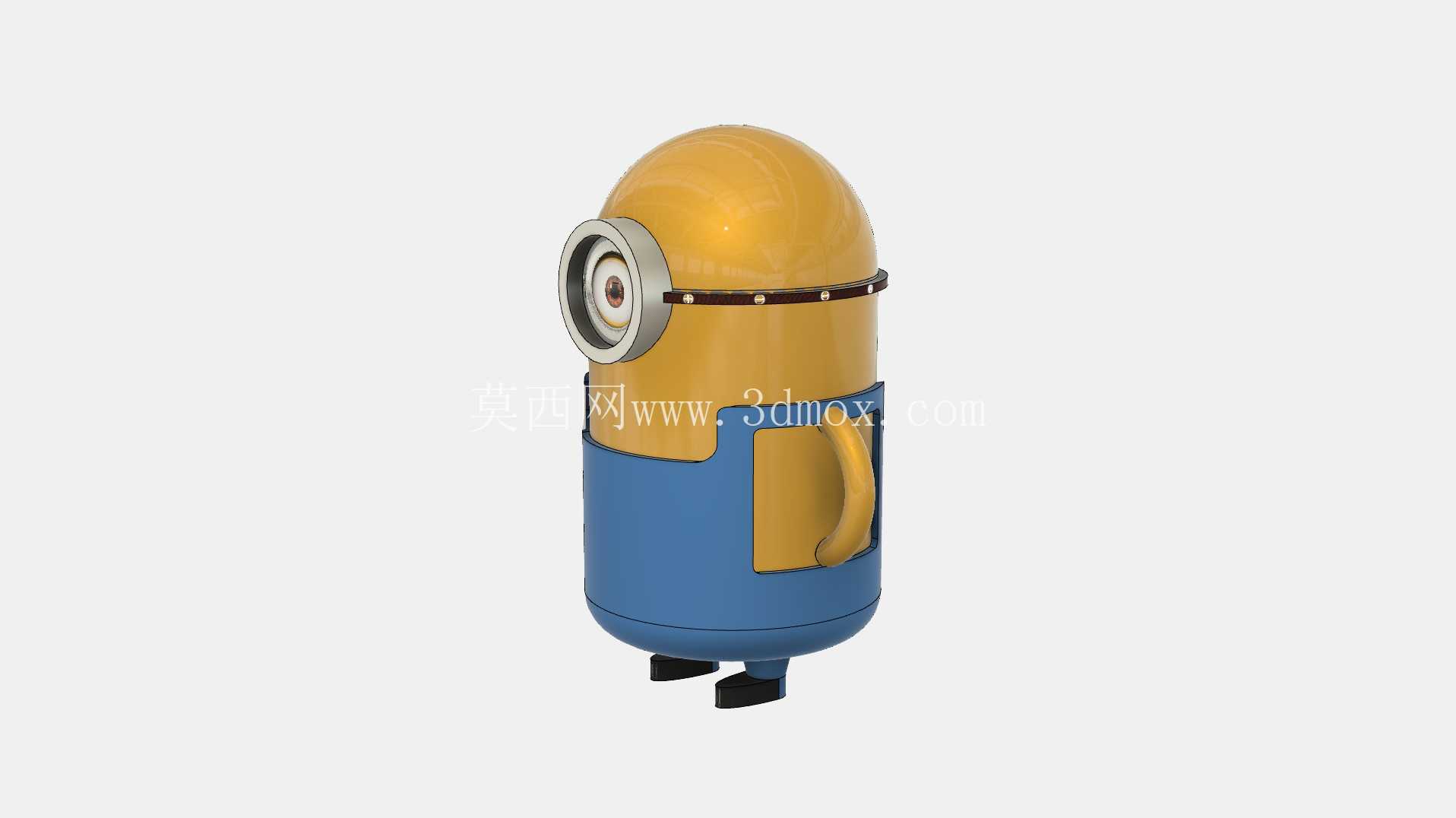

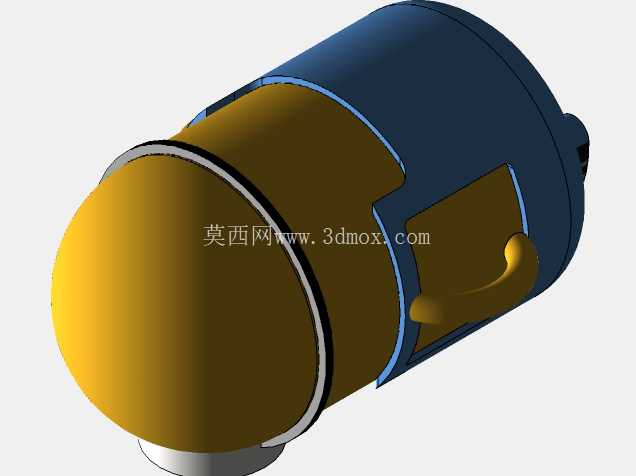

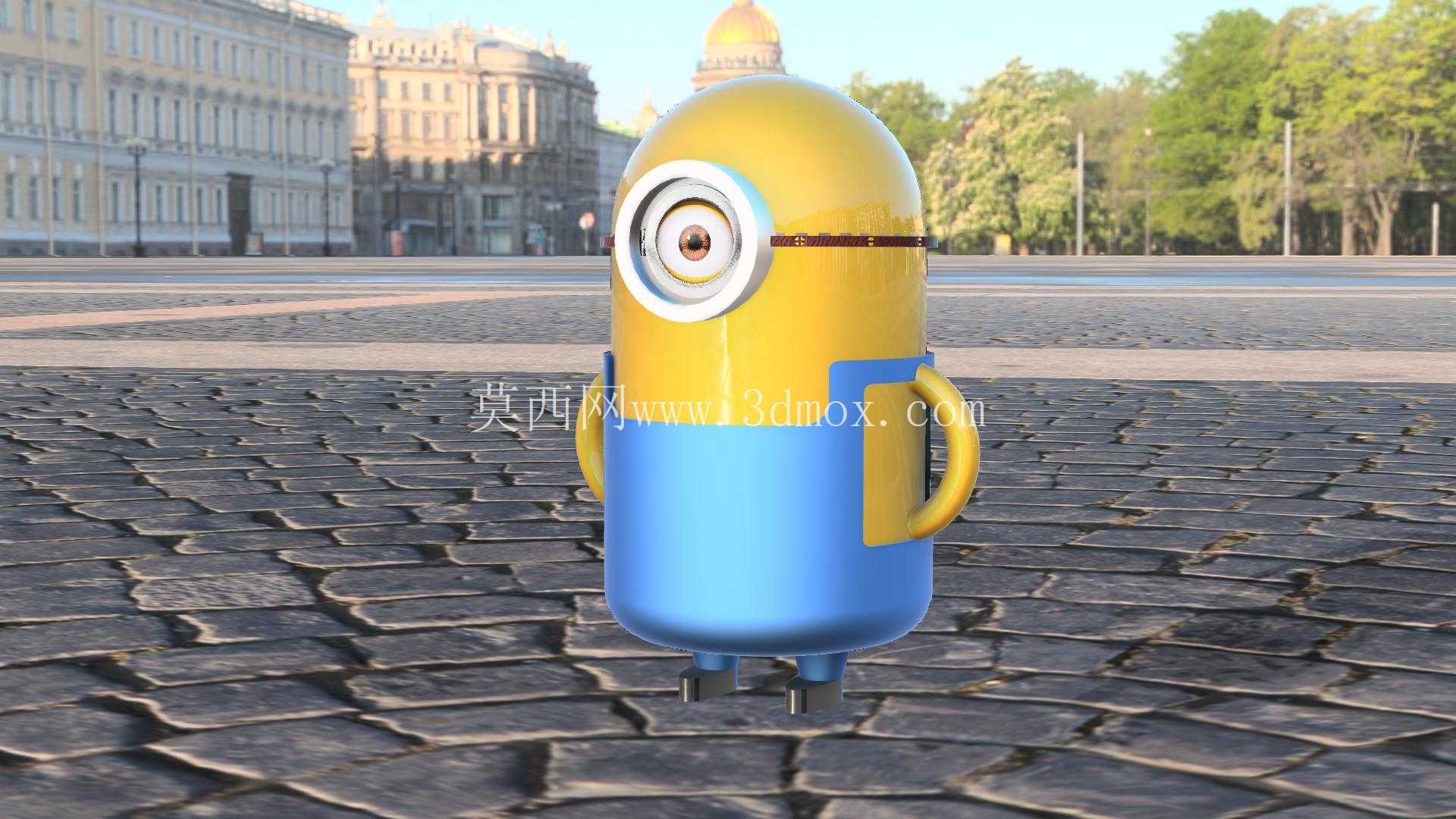

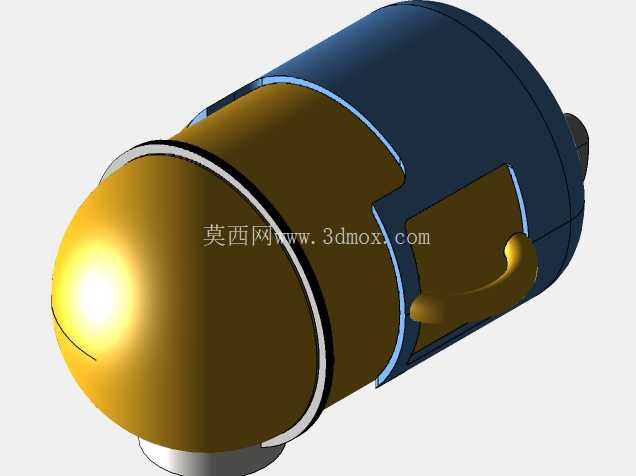

　　本次设计的单眼小黄人造型，核心面向桌面级FDM3D打印场景做适配优化，同时也可作为光固化打印的手办原型使用，日常可作为桌面装饰摆件、文创展示道具、IP衍生周边开发的基础结构参考。从结构设计逻辑来看，整体采用上下分段式的造型拆分思路，上半部分为头部胶囊状曲面结构，下半部分为工装背带裤造型的躯干段，底部预留了独立的足部安装位，拆分后的各段打印时无需添加大面积支撑，仅在单眼镜头的外凸边缘、手部握柄的悬空位置设置少量易拆除的树状支撑即可，能有效降低打印后处理的打磨工作量，避免支撑残留破坏曲面的顺滑度。

　　外形尺寸方面，整体高度控制在120mm左右，最大直径处为头部的65mm，足部的支撑跨度为40mm，打印时可直接放置在常规220*220mm打印尺寸的桌面级3D打印机平台中央，无需调整平台边界，安装摆放时底部接触面积足够，不会出现重心偏移倾倒的问题，日常放置在办公桌、展示架上时，底部无需额外加装配重块即可保持稳定。功能特性上，整体结构做了壁厚均匀化处理，所有曲面过渡位置的壁厚统一设置为2mm，既保证了PLA、ABS等常规打印耗材成型后的结构强度，不会因为壁厚过薄出现按压碎裂的问题，也不会因为壁厚过厚导致打印耗材浪费、内部填充不均产生的形变问题。

　　单眼的镜头部分做了分层结构设计，最外层为透明件预留的安装槽，可单独打印透明PC材质的镜片嵌入，中层为黑色的瞳孔定位环，内层为白色的眼白结构，分层装配后能还原卡通形象的眼部层次感，无需后期手绘上色即可达到较好的展示效果。背带裤的口袋位置做了0.5mm的内凹纹理，打印时可直接成型纹理细节，无需后期雕刻处理，背带的衔接位置做了圆角过渡，避免打印时出现层间剥离的问题。手部的圆柱形握柄结构与躯干做了一体化连接，衔接位置做了R3的圆角加强，避免搬运、摆放时出现受力断裂的问题。足部的鞋底位置做了1mm的平底结构，打印时首层粘附力更强，不会出现翘边问题，同时鞋底表面做了细微的防滑纹理，放置在光滑桌面时能增加摩擦力，减少滑动移位的可能。

　　设计过程中针对3D打印的工艺特性做了多处细节优化，所有外凸结构的拔模角度统一设置为3度，即使是无支撑打印的位置也能顺利成型，不会出现层纹错位、结构脱落的问题。内部填充率可根据使用需求调整，作为展示摆件时填充率设置为15%即可满足强度需求，作为儿童玩具使用时可将填充率提升至30%，增加整体抗摔性能。整体曲面造型采用G2连续的曲面构建方式，打印后表面顺滑无明显折痕，后期打磨抛光时可快速获得镜面级的表面效果，方便后续做喷漆、上色等后处理工序。该造型也可作为铸造工艺的原型母模使用，翻制硅胶模后可进行小批量的树脂、石膏材质复刻，满足文创周边小批量生产的需求，结构上没有倒扣、深腔等难以脱模的结构，翻模时的分模线可设置在头部与躯干的衔接位置，后期处理时可轻松打磨隐藏分模线痕迹，不会破坏整体造型的完整性。
