单支红花造型装饰摆件三维结构设计

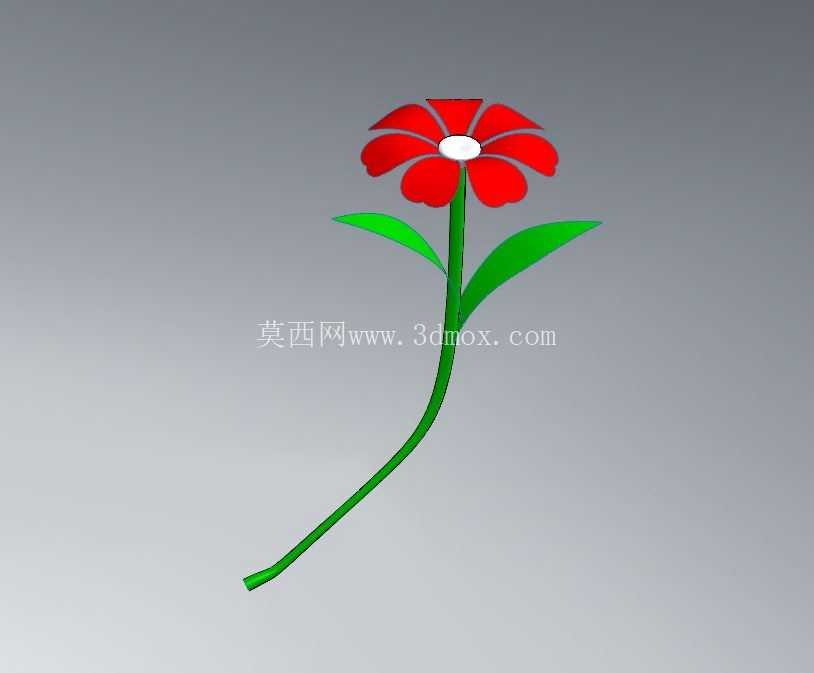

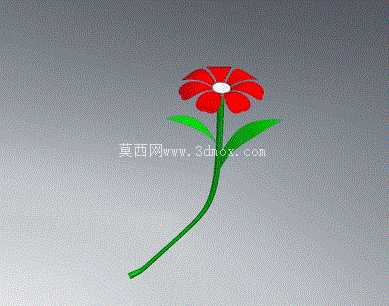

　　本次设计的红花造型装饰摆件，核心应用场景覆盖文创陈设、工艺礼品生产、家居装饰配件三大领域，可作为桌面装饰件、礼品配套饰件、文创展陈道具使用，适配小批量精密铸造、3D打印快速成型、注塑批量生产等多种加工工艺路线。从功能特性来看，该摆件采用一体化仿生结构设计，整体无额外活动装配部件，花头、花茎、叶片为连续过渡的实体结构，避免了分体装配带来的接缝瑕疵与结构松动风险，花头部分采用八瓣对称花瓣布局，每片花瓣设置15度自然外翻弧度，中心花蕊做凸起圆形结构，还原真实草花的自然形态，花瓣表面做微弧面处理，既可以在铸造脱模时减少拔模阻力，也能在后期表面喷涂时形成自然的光影过渡，提升成品的视觉真实感。

　　设计过程中优先考虑了铸造工艺的成型边界，花茎部分采用渐变直径设计，与花头衔接处直径为8mm，向末端逐步收窄至3mm，同时设置12度自然弯曲弧度，既还原花茎的自然生长形态，也避免了直杆结构的生硬感，弯曲段的曲率半径控制在120mm以上，确保铸造过程中金属液可以顺畅充型，不会出现冷隔、浇不足的缺陷。两片叶片分别设置在花茎总长度三分之一与三分之二位置，叶片与花茎衔接处做R3圆角过渡，叶片自身设置5度自然翘曲角度，边缘做0.5mm薄边处理，既保证叶片的轻薄视觉效果，也将叶片最薄处厚度控制在1.2mm以上，满足铸造工艺的最小壁厚要求，避免成型后出现缺料、变形问题。

　　外形尺寸方面，摆件整体垂直高度为180mm，花头最大展开直径为65mm，叶片最大外伸距离为28mm，花茎末端为平面切口设计，可直接搭配配套底座安装，安装边界仅需预留直径10mm的固定孔位即可完成装配，无需额外紧固件，也可直接将末端做平置处理作为独立摆件放置，放置时的支撑点覆盖花茎末端与下部叶片，静态放置倾斜角度不超过5度，满足日常陈设的稳定性要求。设计阶段针对铸造收缩率做了提前补偿，整体模型按照1.5%的收缩率放大尺寸，确保铸造完成后成品尺寸与设计值偏差控制在±0.2mm以内，花头花瓣之间的间隙设置为2mm，避免铸造过程中出现粘砂、披锋过大的问题，减少后期打磨修整的工作量。表面处理适配性上，模型所有外表面均做G0连续过渡处理，无尖锐棱角、无倒扣结构，既适合做烤漆、喷塑的纯色表面处理，也可以通过电镀、氧化处理模拟金属质感，还可以通过多色喷涂实现花瓣、花茎、叶片的分色效果，适配不同风格的装饰需求。结构强度方面，花茎弯曲段做了内部等厚加强设计，在不改变外部形态的前提下，将花茎内部壁厚设置为均匀2mm，既减轻整体重量，也保证花茎在受到10N侧向力时形变量不超过1mm，不会出现永久变形，满足日常搬运、陈设过程中的结构强度要求。

　　该模型的结构设计同时兼容失蜡铸造、砂型铸造等不同铸造工艺，针对失蜡铸造工艺，模型设置了合理的浇口位置预留区，在花茎末端预留直径5mm的浇口衔接位，不破坏摆件的外观展示面；针对砂型铸造工艺，模型的分型面设置在花茎的中心对称面上，所有外表面拔模角度均控制在3度以上，无需额外做拔模修改即可直接用于模具制作。叶片表面预留了细微的叶脉纹理凹槽，凹槽深度为0.2mm，既可以在铸造后形成自然的纹理细节，也不会因为凹槽过深导致脱模困难，纹理走向完全贴合叶片的自然生长方向，提升摆件的仿生真实感。
