带防滑齿纹的玩具车橡胶包覆轮毂结构

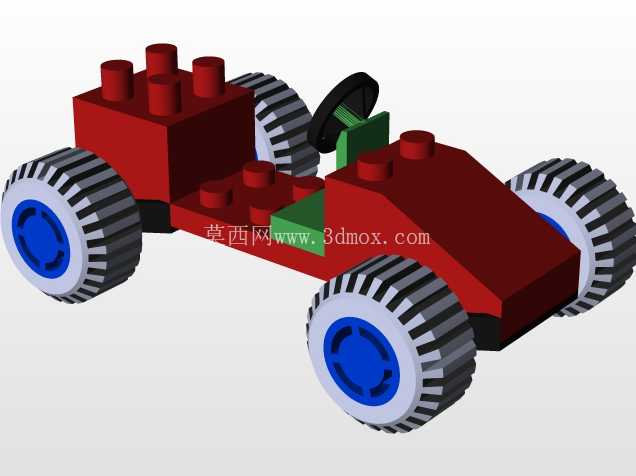

　　这款轮毂结构主要面向小型玩具车的行走机构配套，在桌面玩具、科教模型、小型竞速玩具车场景中作为核心行走部件使用，承担承载车身重量、传递行走扭矩、提供地面抓附力的核心作用，区别于普通光滑面玩具车轮，该结构针对光滑桌面、木质地板、短绒地毯等常见玩具使用场景做了齿形优化，能有效减少行走过程中的打滑空转问题，提升玩具车的行走稳定性。

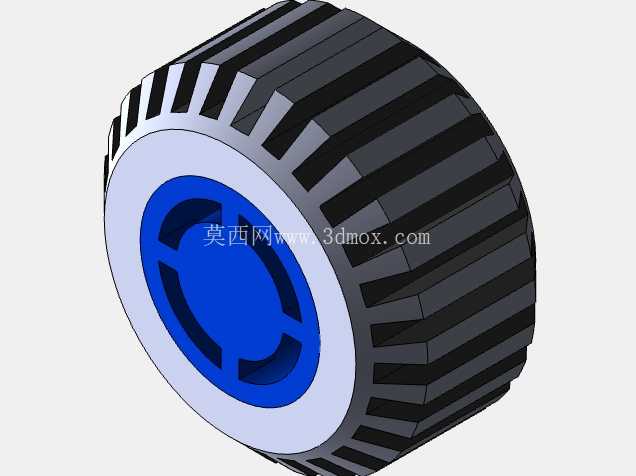

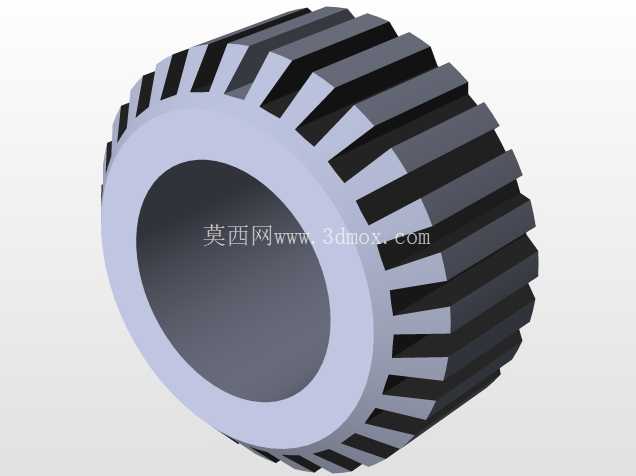

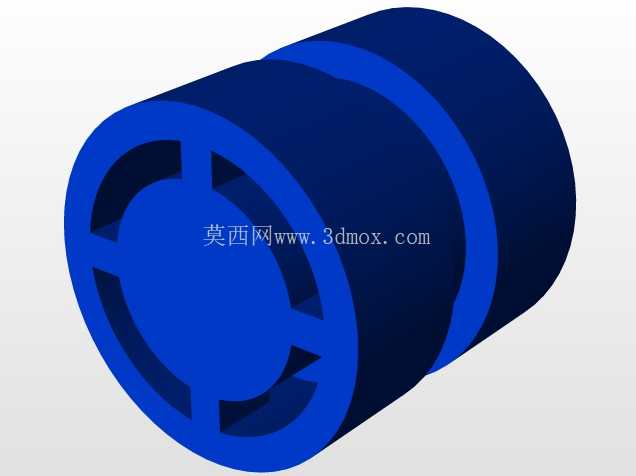

　　从功能特性来看，该轮毂采用三层复合结构设计，最外层为带周向均匀分布矩形齿纹的橡胶接触层，齿纹沿轮毂轴向平行排布，齿高与齿宽比例经过反复调试，既保证足够的接地摩擦力，又不会因为齿形过高导致行走过程中出现卡顿、跳齿问题；中间层为硬质塑料承托层，主要承担径向载荷，将外层橡胶传递的地面冲击力均匀分散到内层连接结构上，避免轮毂受力变形；内层为蓝色卡扣式连接座，采用三缺口对称卡扣结构，不需要额外的紧固件就能直接卡接在玩具车的驱动轴输出端，安装时只需要对准轴端的卡位推入即可完成固定，拆卸时也只需要撬动卡扣缺口就能顺利取下，大幅降低玩具组装环节的工时消耗。

　　设计过程中优先考虑了玩具产品的装配效率与使用可靠性，内层连接座的卡扣尺寸做了0.2mm的安装余量设计，既保证卡接后不会在行走过程中松脱，又不会因为过盈量过大导致组装时出现卡扣断裂的问题；外层橡胶齿纹的排布避开了轮毂的合模线位置，在铸造生产环节可以直接采用上下分模结构，不需要额外设计侧向抽芯机构，能有效降低模具的加工复杂度，提升批量生产时的良品率。从安装边界尺寸来看，该轮毂的轴向宽度与径向直径比例控制在1:2.2左右，适配市面上绝大多数1:20到1:24比例的小型玩具车底盘安装位，内层连接座的中心孔直径适配常规3mm直径的玩具车驱动轴，卡扣的缺口位置对称分布，不管是前驱、后驱还是四驱结构的玩具车都能通用，不需要针对不同驱动形式调整轮毂结构；轮毂的端面跳动量控制在0.1mm以内，高速旋转时不会出现明显的偏心晃动问题，能有效减少玩具车行走时的跑偏概率。

　　在实际使用场景中，该轮毂的橡胶层硬度控制在邵氏60度左右，既不会因为硬度过高导致抓地力不足，也不会因为硬度过低导致长时间受压后出现永久形变，即使玩具车长时间静置存放，轮毂接触地面的位置也不会出现压痕变形，重新启动行走时不会出现颠簸问题；中间硬质承托层采用与橡胶层包覆注塑的工艺结合，两层之间的结合力经过拉拔测试能达到50N以上，不会出现玩具车碰撞后外层橡胶与内层轮毂脱层分离的问题。针对玩具产品常见的跌落场景，该轮毂的边缘做了R1.5的圆角过渡处理，跌落时不会因为尖锐边角出现应力集中导致的开裂问题，内层卡扣的根部做了加厚处理，能承受10N·cm的扭矩输出而不发生断裂，完全匹配小型玩具驱动电机的最大输出扭矩，不会出现大扭矩启动时卡扣断裂的失效问题。
