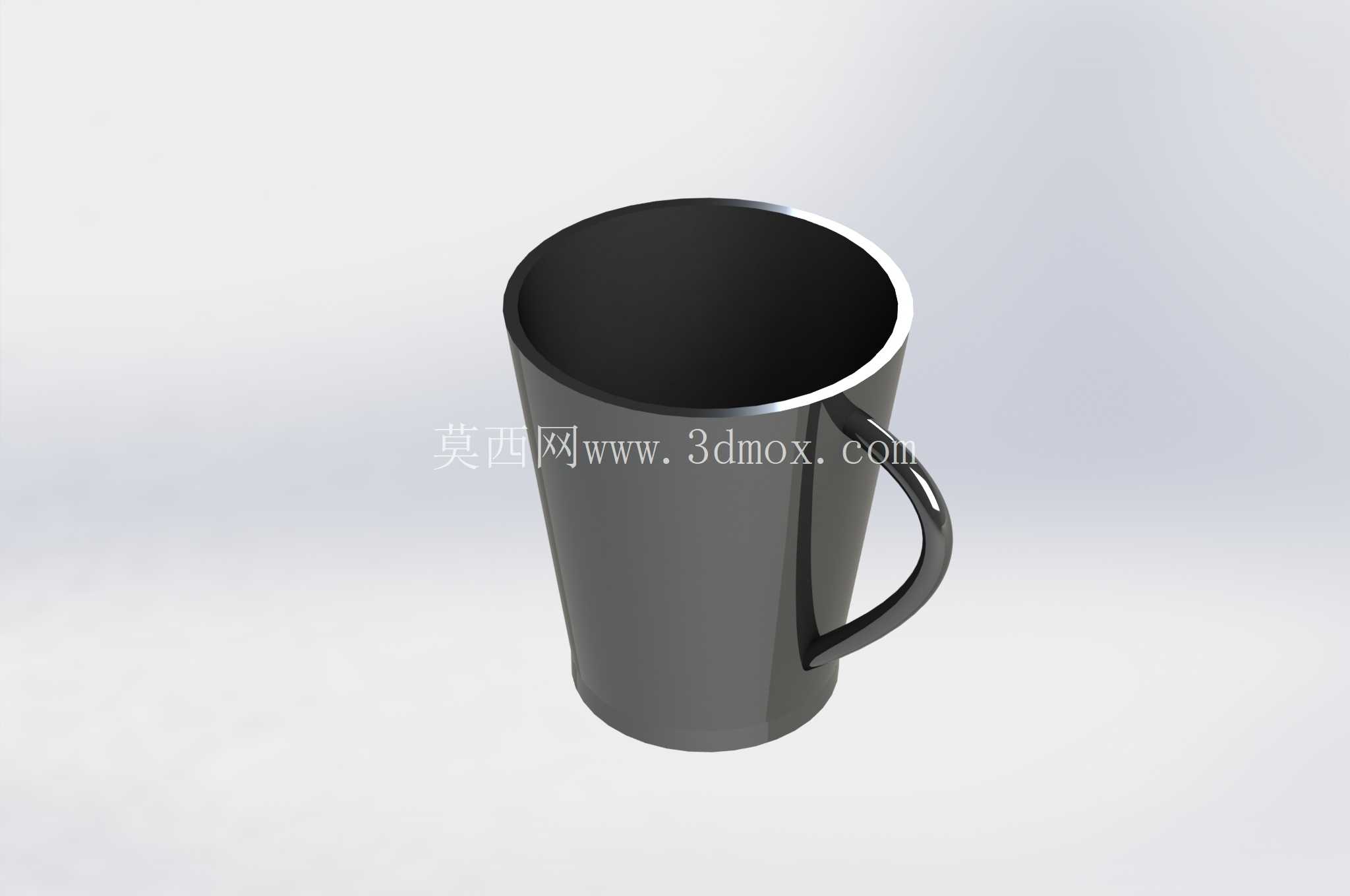

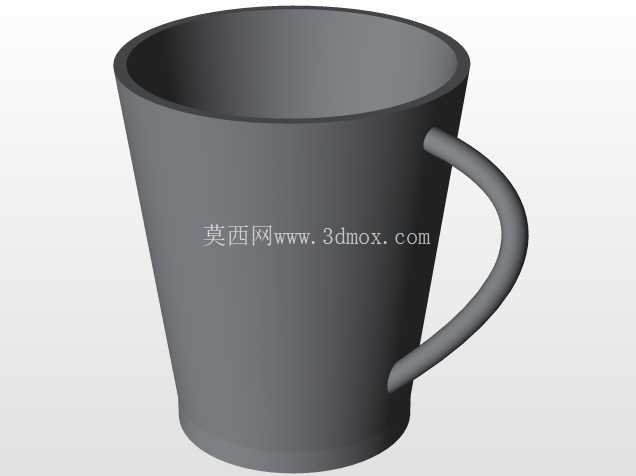

带弧形握柄的敞口锥面饮水杯结构设计

　　这款带弧形握柄的敞口锥面饮水杯，在日常民用场景之外，也可作为工业场景下的工位饮水配套器具，适配车间操作岗、设备值守岗的短时饮水需求，同时也可作为小型铸造工艺的教学演示样件，用于讲解薄壁回转类带侧装附件的铸件脱模逻辑、壁厚均匀性控制要点。从结构设计逻辑来看，杯身采用上宽下窄的锥面形态，并非单纯的外观考量，锥度设置在1:8左右，既能够保证叠放收纳时的嵌套顺畅度，减少仓储与运输环节的空间占用，也能在作为铸造样件使用时，简化拔模斜度的调整流程，无需额外增设拔模斜度即可满足金属模、砂模的脱模要求，避免侧壁出现脱模拉伤的缺陷。

　　杯身的壁厚控制在2.5mm，整体高度与杯口直径的比例约为1.1:1，这个比例下杯体重心偏低，放置在工作台面上时的抗倾覆性能更好，即使受到操作台传递的小幅设备振动，也不容易出现倾洒的情况，适配车间工位存在持续小幅振动的实际使用环境。侧装的弧形握柄采用与杯身一体化的连接结构，握柄的截面为椭圆形，长轴沿握持施力方向设置，能够贴合人手握持时的指腹弧度，减少长时间握持的局部压强，握柄与杯身的连接位置设置了半径3mm的过渡圆角，既能够避免连接处的应力集中，提升结构抗摔抗形变能力，也能消除清洁死角，避免日常使用时污渍在连接缝隙处堆积。

　　杯口位置做了1.2mm的卷边处理，卷边的圆弧半径控制在0.8mm，既能够提升杯口的结构强度，避免日常磕碰出现卷边变形，也能优化饮水时的唇部接触触感，同时在铸造工艺演示中，这个卷边结构可以作为薄壁件边缘增厚的典型案例，讲解如何通过边缘结构优化降低铸件浇铸时的冷隔、缺料缺陷。杯底位置设置了宽度2mm的平底支撑环，支撑环的平面度控制在0.1mm以内，保证放置时的接触稳定性，支撑环内侧做了内凹设计，能够减少杯底与放置台面的接触面积，避免杯底残留水渍时与光滑台面形成负压吸附，导致拿起时出现滑脱的问题。从建模逻辑来看，整个杯体的基础特征采用回转命令生成，先绘制杯身的母线轮廓，确认锥度、壁厚、卷边、底部支撑环的尺寸参数后，回转生成基础杯体，再单独绘制握柄的扫描路径与截面轮廓，路径的曲率设置全程保持G2连续，避免出现曲率突变导致的应力集中，扫描生成握柄实体后，通过合并命令将握柄与杯身整合为单一实体，再对所有连接位置做圆角过渡处理，最后检查整体的壁厚均匀性，确保所有位置的壁厚偏差不超过0.2mm，避免后续如果做注塑或者铸造加工时，出现壁厚不均导致的缩孔、填充不足问题。

　　在实际应用中，这款杯型的尺寸边界也做了适配性考量，杯底直径设置为65mm，能够适配市面上绝大多数常规杯架的安装尺寸，不管是工位桌面的杯架、车载杯架还是饮水机旁的接水台杯托，都能稳定放置，杯身的最大外径也就是杯口位置控制在85mm，握持时人手的围度适配范围覆盖绝大多数成年使用者的手型尺寸，不会出现杯身过粗握持不稳的问题。握柄与杯身之间的预留间隙控制在35mm，能够满足成年人四指穿入握持的空间需求，即使佩戴薄款劳保手套操作，也能顺利穿入握柄完成握持动作，适配生产车间需要佩戴防护手套的作业场景。
