仿木桶造型带箍结构空心筒体构件

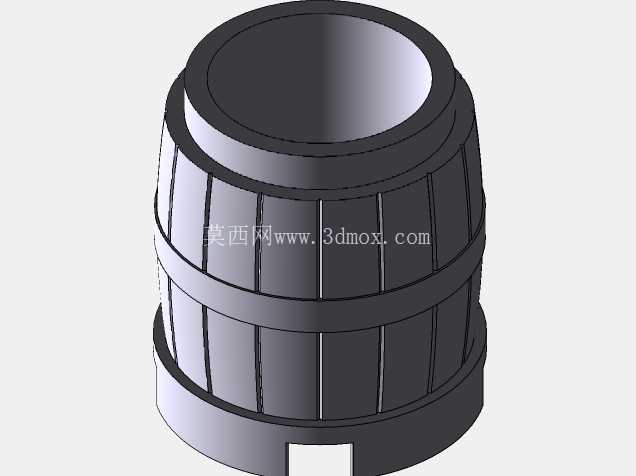

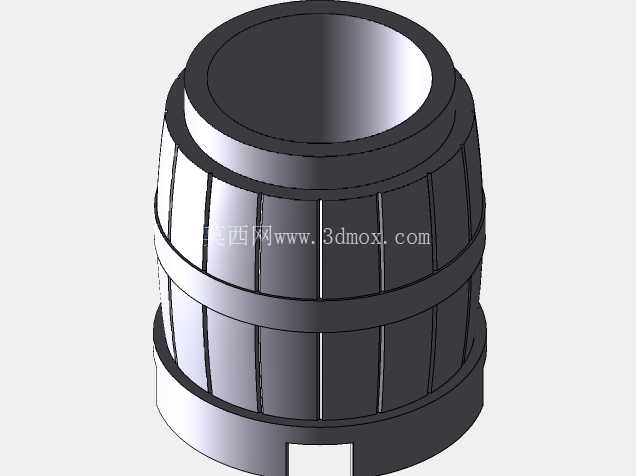

　　日常接触到的仿木桶造型构件，大多出现在文创包装、装饰摆件、小型储纳容器的配套结构中，这类构件如果采用铸造工艺批量生产，前期的三维结构设计需要兼顾造型还原度与铸造工艺可行性，不能只追求外观相似忽略生产环节的实际要求。这个仿木桶造型的空心筒体，整体采用两端直径略小、中部微鼓的经典木桶轮廓，外侧均匀分布竖向的仿木板凸棱，两道环形箍带沿筒体周向布置，位置分别靠近筒体上下端三分之一处，还原传统木桶的箍紧结构特征，筒体底部预留有小尺寸缺口，可作为定位卡口或者流体导出的通道使用，上端为完全开放的空心端口，内部为光滑的圆柱型腔体，可容纳对应尺寸的内装物或者配套嵌件。

　　从设计思路来看，这类仿形铸造件首先要处理的是造型曲面的顺滑度，中部鼓形的外轮廓不能出现曲率突变，否则铸造充型过程中容易出现紊流导致砂眼、冷隔缺陷，外侧的竖向仿木板凸棱采用等宽等深的结构设计，棱边全部做R0.5的圆角处理，避免锐角位置在铸造时出现应力集中，同时也能减少模具拔模时的卡滞问题。两道环形箍带的凸起高度控制在3mm，宽度为8mm，既能够在外观上形成足够的视觉区分，还原木桶的结构特征，又不会因为凸起过高导致铸件局部壁厚差过大，避免冷却过程中出现缩孔缺陷。筒体的壁厚整体保持均匀，控制在4mm左右，底部除预留缺口位置外，壁厚与侧壁保持一致，上端端口位置做1mm的加厚翻边，提升端口的结构强度，避免日常使用中出现磕碰变形。

　　从安装边界来看，该筒体的下端外径比上端外径小2mm，可直接嵌套进配套的底座结构中，底部预留的缺口宽度为10mm，高度为5mm，可与底座上对应的定位凸台配合，限制筒体的周向转动，不需要额外增加紧固件就能实现筒体与底座的固定，装配流程简单，适合批量生产时的快速组装。实际应用场景中，这类构件如果采用金属铸造，可以作为小型工艺酒桶的外壳、桌面收纳筒的主体、文创灯具的外罩使用，如果采用树脂类材料铸造，也可以作为装饰摆件、香薰容器的主体结构。设计过程中需要注意，内部空心腔体的拔模斜度控制在1°左右，既方便模具脱模，又不会导致内部腔体上下直径差过大，影响内装物的放置空间。

　　外侧的竖向凸棱与环形箍带的交接位置，全部做圆角过渡，避免出现清根困难的问题，降低后续打磨处理的工作量。筒体底部的缺口位置，边缘同样做圆角处理，避免应力集中导致使用过程中出现开裂。另外，这类仿形构件的外形尺寸可以根据实际使用需求进行等比例缩放，缩放过程中要注意保持各部分结构的壁厚比例不变，箍带与凸棱的相对位置不变，避免缩放后出现结构比例失调的问题。如果是用于盛装液体的场景，还需要在设计阶段预留密封件的安装槽位，在筒体上端端口或者下端底座配合位置增加密封槽，搭配密封圈实现密封效果，防止液体渗漏。从铸造工艺适配性来看，该结构整体没有复杂的倒扣结构，采用分体式模具就可以完成成型，不需要设计复杂的抽芯结构，模具制造成本较低，适合中小批量的生产需求。结构上没有过薄的壁厚位置，也没有孤立的凸起结构，充型过程中金属液或者铸造树脂可以顺利填充到各个位置，成品率较高。
