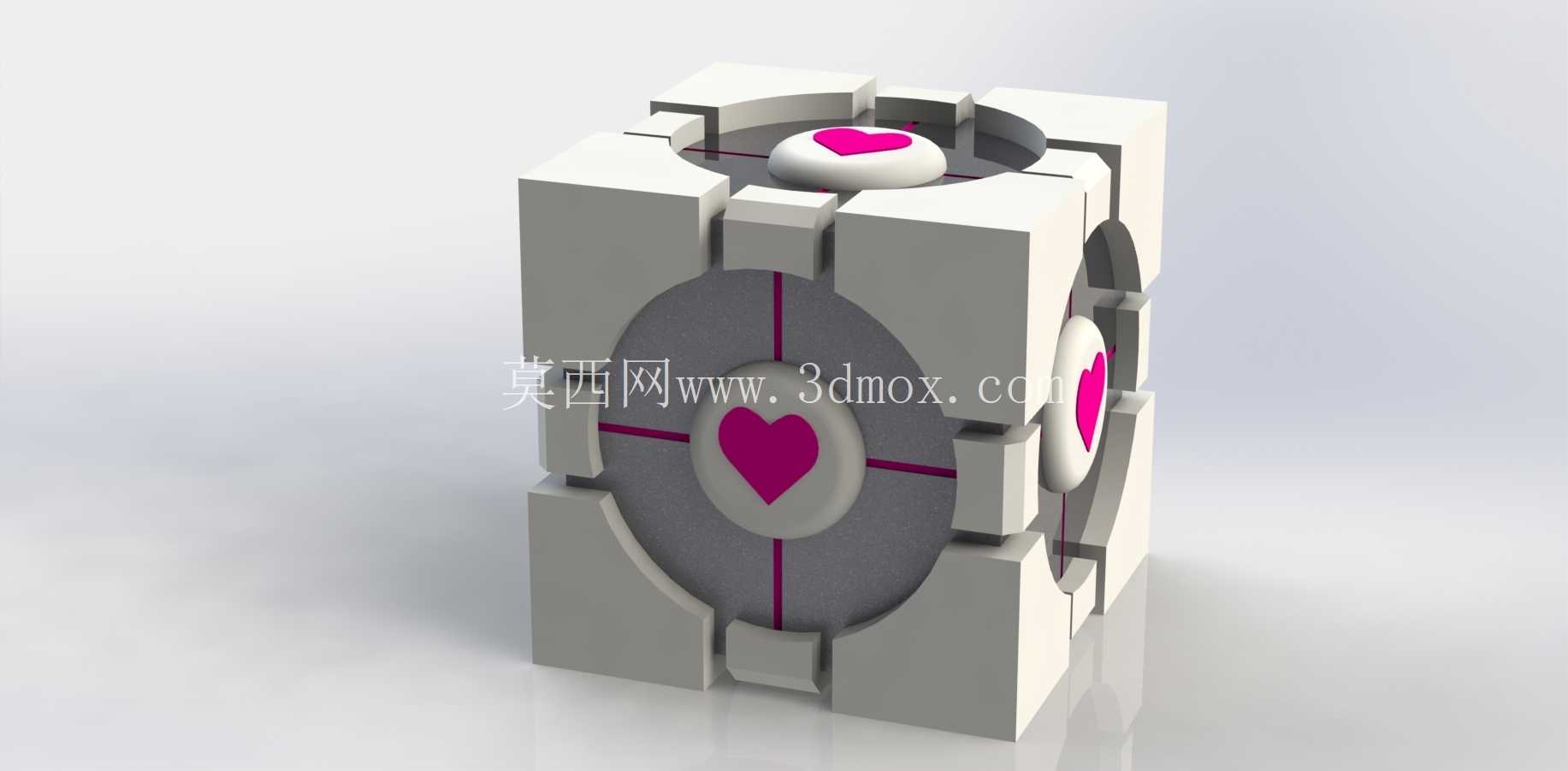

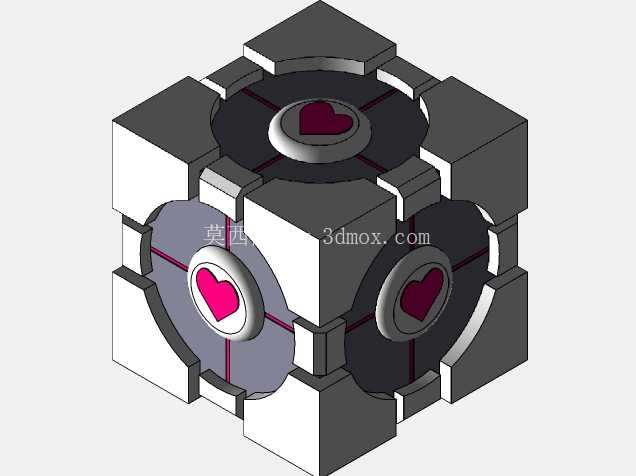

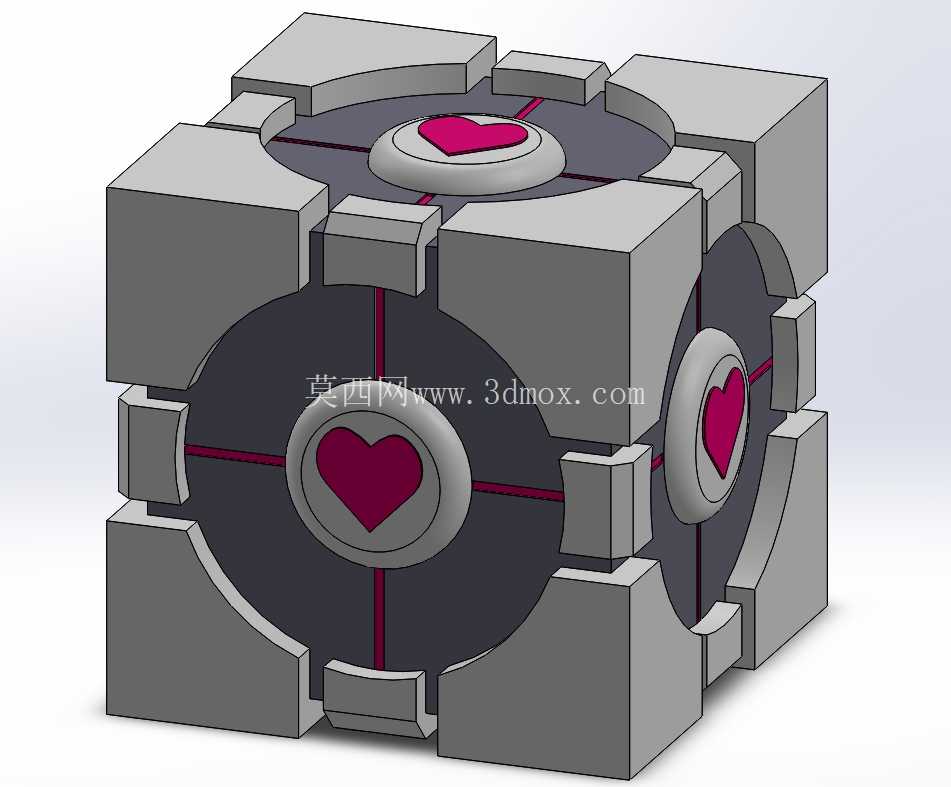

传送门主题爱心标识立方体结构件

这款立方体结构件的设计最初面向主题文创展示与桌面装饰场景，同时可作为铸造工艺教学的典型演示样件，用于展示砂型铸造中型腔拆分、活块设计的核心逻辑。从结构设计层面看，整体采用正六面体基础构型，六个面均做了对称式的内凹圆形区域设计，圆形区域中心设置凸起的爱心标识结构，爱心表面做圆弧过渡处理，避免铸造过程中出现尖角砂型脱落、充型不满的缺陷。立方体的棱边位置并非采用整面实心结构，而是做了分段式的凸块拼接设计，每段凸块之间预留均匀的间隙，这种设计一方面可以在铸造时减少厚大截面带来的缩孔缩松风险，让金属液充型过程中的温度场分布更均匀，另一方面也让整体造型更具机械拼接的层次感，避免实心立方体带来的厚重呆板观感。

从安装与尺寸边界来看，整体构型为等边长正六面体，所有外凸结构的最大外轮廓不超出正六面体的边界平面，六个面的结构完全对称，因此摆放时无需区分朝向，任意面朝下均可稳定放置，底部接触平面为四个分段凸块的下端面，接触总面积约占单面总面积的35%，既可以保证放置时的稳定性，也能减少与支撑面的接触面积，降低接触面平整度不足带来的放置晃动问题。每个面的内凹圆形区域深度控制在整体边长的15%左右，既保证爱心标识有足够的凸起高度形成视觉层次，也不会因为内凹过深导致砂型起模困难，圆形区域与周边凸块的衔接位置均做了R2左右的圆角过渡，避免应力集中，同时适配铸造工艺的拔模斜度要求，所有垂直于分型面的侧壁均设置了1:50的拔模斜度，无需额外做活块即可完成起模操作，仅爱心标识位置因存在侧向凸起，需要设置小型活块来成型，活块的拆分位置选在爱心与圆形底座的衔接面，拆分后活块可以随模型一同起模后再单独取出，不会破坏砂型的整体完整性。

从实际用途来看，该结构件除了作为主题装饰摆件外，还可以作为铸造工艺实训的考核样件，用来检验从业者对对称结构分型面选择、活块设计、工艺补正量设置的掌握程度，对称结构的设计可以让工艺设计时选择任意一组对面作为分型面，降低了分型选择的难度，同时分段凸块的间隙结构可以用来检验浇注系统的挡渣能力，如果浇注时挡渣效果不佳，杂质很容易在间隙的转角位置滞留形成夹渣缺陷，能直观反映出工艺设计的问题。在功能特性上，整体结构没有设置额外的安装孔或者连接结构，属于独立放置的构件，六个面的爱心标识均采用凸起设计，在后期做表面处理时，可以通过遮蔽喷涂的方式让爱心部分与主体部分形成色差，进一步强化视觉识别效果，凸起的爱心结构高度约3mm，既不会因为凸起过高容易磕碰损坏，也不会因为高度过低导致喷涂遮蔽时边界不清晰。

设计过程中最初曾考虑采用整面实心立方体加表面粘贴爱心标识的方案，但这种方案一方面会导致整体重量过大，作为桌面摆件挪动不便，另一方面实心结构铸造时内部容易出现缩松缺陷，影响结构强度，同时粘贴的标识容易脱落，耐久性不足。经过多次结构迭代后，最终采用了分段凸块加内凹面板的中空式框架结构，内部为封闭的空腔结构，空腔壁厚均匀控制在6mm左右，既大幅降低了整体重量，也让整个铸件的壁厚保持一致，金属液充型后冷却速度均匀，有效减少了铸造缺陷的产生概率。棱边位置的分段凸块除了造型作用外，还可以作为结构加强筋存在，提升整个立方体框架的抗变形能力，即使受到轻微的磕碰，外力也会通过凸块传递到整体框架结构上，不会直接作用在内凹的面板区域，避免面板出现凹陷变形。每个面的圆形内凹区域边缘同样做了圆角过渡，与周边凸块的衔接位置平滑过渡，没有尖锐的棱角，既避免了搬运使用过程中划伤人员的风险，也让铸造时的砂型在这些位置不会因为尖角存在而出现强度不足、掉砂的问题。
