多辐条轻量化汽车轮毂铸造结构设计

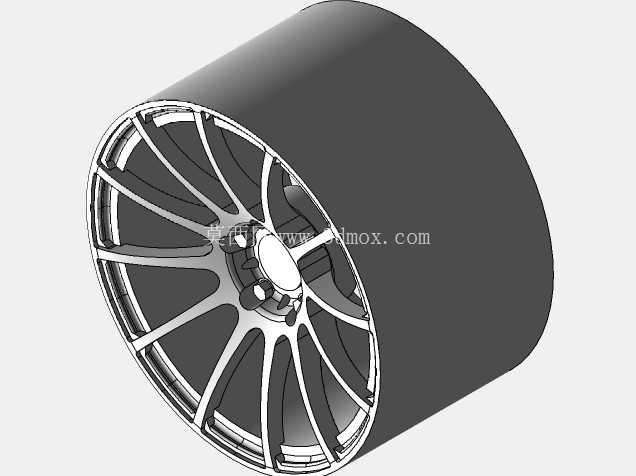

　　这款轮毂结构的设计核心围绕乘用车行走系统的承载需求展开，日常应用场景覆盖民用轿车的日常道路行驶、轻度改装车辆的非竞技场景使用，作为车辆行走系统的核心旋转承载部件，需要同时承担车身垂直载荷、行驶过程中的横向侧向力、加减速时的扭矩传递，还要兼顾制动系统的散热空间预留。从结构设计思路来看，采用宽轮辋搭配多辐条的布局，轮辋部分为等厚圆筒结构，边缘预留了轮胎安装的胎圈座凸缘，凸缘处做了圆角过渡处理，避免轮胎拆装时出现割伤胎圈的问题，轮辋内侧预留了气门嘴安装的通孔位置，匹配常规乘用车真空胎的装配要求。

　　轮辐部分采用放射状多辐条设计，每根辐条的截面从中心安装盘位置向轮辋连接位置逐渐收窄，这种变截面设计一方面可以在保证辐条抗弯、抗扭强度的前提下减少材料用量，实现轻量化效果，另一方面辐条之间的大间隙可以为制动盘、制动卡钳预留足够的安装空间，同时车辆行驶时气流可以顺着辐条间隙穿过，带走制动过程中产生的热量，避免制动系统热衰减。中心安装区域设计了带中心孔的安装盘，中心孔尺寸匹配乘用车常规的轴头定位直径，周围均匀分布螺栓安装孔，孔位做了沉台处理，保证轮毂螺栓安装后端面齐平，不会出现突出干涉轮毂装饰盖的问题，安装盘背面预留了和轴头贴合的平整加工面，保证安装后轮毂的端面跳动量控制在合理范围内，避免高速行驶时出现车轮抖动的问题。

　　从安装边界来看，轮辋的宽度、偏距参数都按照常规紧凑型乘用车的轮腔空间设计，安装后不会和翼子板、悬挂摆臂、制动卡钳发生运动干涉，转向时轮胎的摆动范围完全在轮腔内部，不会出现蹭胎的问题。铸造工艺层面，整个轮毂的壁厚设计保持均匀过渡，没有出现壁厚突变的位置，避免铸造过程中出现缩孔、缩松的缺陷，辐条和轮辋、辐条和中心安装盘的连接位置都做了大圆角过渡，减少应力集中的问题，在车辆经过颠簸路面承受冲击载荷时，应力可以顺着圆角均匀分散，不会在连接位置出现应力断裂的问题。轮辋的外边缘做了加厚处理，应对路边停车时可能出现的路肩剐蹭，避免轻微剐蹭就导致轮辋变形漏气。

　　实际使用过程中，这种多辐条结构的轮毂相比少辐条设计，单根辐条承受的载荷更小，在同等载荷下结构冗余量更高，同时辐条的造型可以引导气流顺着车轮侧面流动，一定程度上降低车轮附近的乱流阻力，对于日常行驶的油耗控制也有一定帮助。设计过程中还考虑了后期动平衡的需求，轮辋内侧边缘预留了平衡块安装的位置，不管是粘贴式平衡块还是卡扣式平衡块都可以牢固安装，保证车轮高速转动时的动平衡精度。整个结构没有多余的冗余设计，所有曲面、壁厚的设计都同时兼顾铸造工艺可行性、结构强度需求、装配使用需求，没有为了造型牺牲结构可靠性，所有的安装配合面都预留了后续机加工的余量，铸造完成后只需要对中心孔、螺栓孔、胎圈座位置进行精加工就可以满足装配精度要求，适合批量铸造生产。
