复古军用敞篷吉普车玩具结构设计

这款仿真军用吉普车玩具的三维结构设计，核心面向压铸类玩具生产场景，适配锌合金压铸成型的工艺边界，在结构拆分阶段就充分考虑了模具抽芯、浇口位置设置以及后续组装的公差配合要求，避免生产阶段出现粘模、壁厚不均导致的缩孔缺陷。从实际使用场景出发，该玩具定位为儿童把玩的仿真车模，同时也可作为军事主题的桌面陈设摆件，因此结构设计上兼顾了把玩的抗摔性与外观的还原度，车身主体采用一体化压铸的敞篷结构，减少多余拼接缝带来的毛刺风险，边缘位置全部做R1.5-R2的圆角过渡，避免尖锐棱角造成使用划伤。

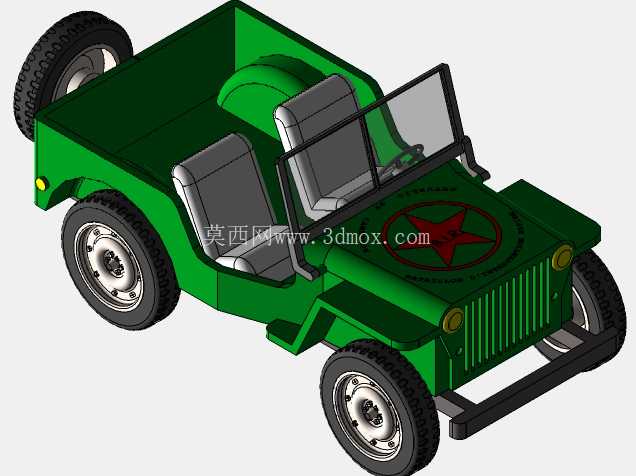

设计思路上没有追求过度复杂的可动结构来堆砌卖点，而是聚焦经典军用威利斯吉普的核心识别特征：竖向条幅的前进气格栅、车头两侧的圆形灯组、引擎盖表面的红色五角星标识、外露的前后保险杠、侧挂式后备胎布局，这些特征全部通过曲面建模精准还原，同时在不破坏外观辨识度的前提下对结构做工艺适配，比如将前挡风玻璃的框架与车身主体的连接位置做加厚处理，避免压铸成型时出现薄壁缺料，挡风玻璃采用半透明嵌件安装的结构，安装槽预留0.2mm的过盈配合量，组装时可直接压入固定，无需额外粘接工序，提升装配效率。

车身内部的双座椅结构采用独立分件设计，座椅表面的凹陷造型既还原真实车辆的座椅形态，也能在压铸时作为加强筋提升零件结构强度，避免座椅边缘在跌落测试时出现断裂。车轮部分采用橡胶轮胎与塑料轮毂的组合结构，轮毂上的螺栓孔造型做简化浮雕处理，既保留视觉细节，又不会因为细小特征增加模具加工难度，轮轴位置采用贯穿式的金属轴安装结构，轴孔与金属轴的配合间隙控制在0.1mm，既保证车轮转动顺畅，又不会出现松旷脱落的问题，符合玩具安全标准的连接强度要求。

从安装边界与尺寸控制来看，整车长度控制在120mm区间，宽度控制在55mm，高度控制在50mm，属于单手可握持的尺寸范畴，适配儿童手掌的抓握尺度。车身主体的壁厚统一控制在1.8mm，既保证压铸时金属液的充型流动性，又不会因为壁厚过大增加材料成本与成型周期。侧挂后备胎的安装柱与车身侧围做一体化设计，安装柱直径3mm，长度6mm，与备胎中心孔的配合深度达到4mm，保证后备胎安装后不会轻易脱落。车头的两个圆形灯组采用内嵌式结构，灯座位置预留1mm深度的安装槽，可后续粘贴黄色透明饰片模拟车灯效果，安装槽边缘做0.3mm的倒角，方便饰片定位组装。

在结构细节处理上，车身侧面的轮拱位置做外凸的圆弧曲面，既还原真实吉普的越野造型，又能在车辆跌落时起到缓冲作用，分散撞击力，避免轮拱位置出现开裂。车身底板采用平整化设计，没有多余的凸起结构，既方便压铸模具的加工，也能让车辆在平面上放置平稳，不会出现翘动问题。前保险杠采用突出车身前端8mm的结构设计，保险杠截面为3mm×4mm的矩形结构，与车身前端的连接位置做三角加强筋过渡，提升保险杠的抗冲击能力，在正面碰撞时首先吸收撞击力，保护车身主体结构不受损坏。

考虑到压铸生产的脱模需求，所有垂直于脱模方向的侧壁都做了1°的脱模斜度，表面的标识图案采用浅浮雕设计，浮雕深度控制在0.3mm，既保证图案清晰可见，又不会因为深度过大增加脱模阻力，也不会在图案位置出现积漆问题，方便后续的表面喷涂工序。车身的分模线设置在车身侧面的腰线位置，分模线处的落差控制在0.05mm以内，后续打磨工序可以快速处理合模线痕迹，提升外观质感。
