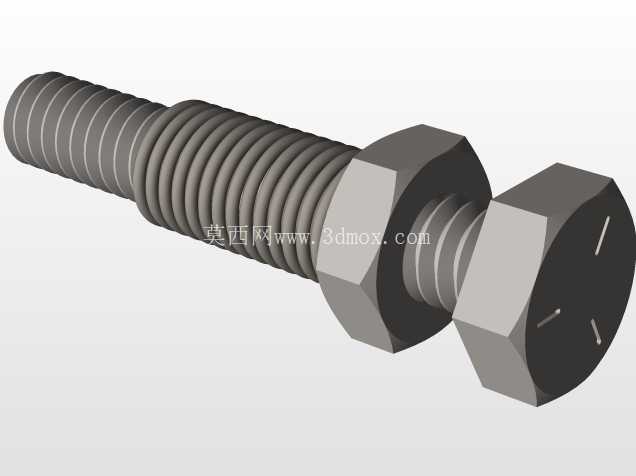

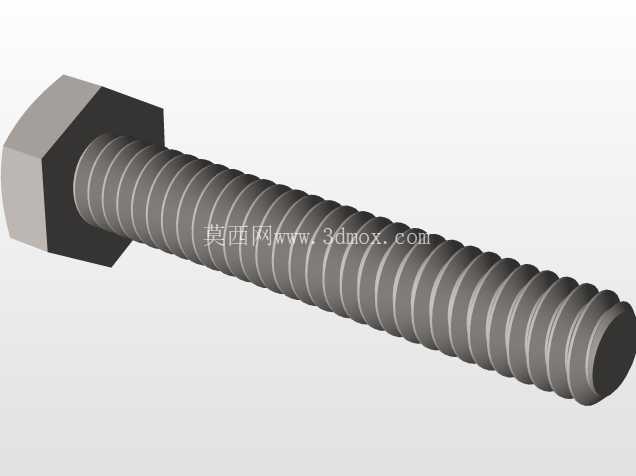

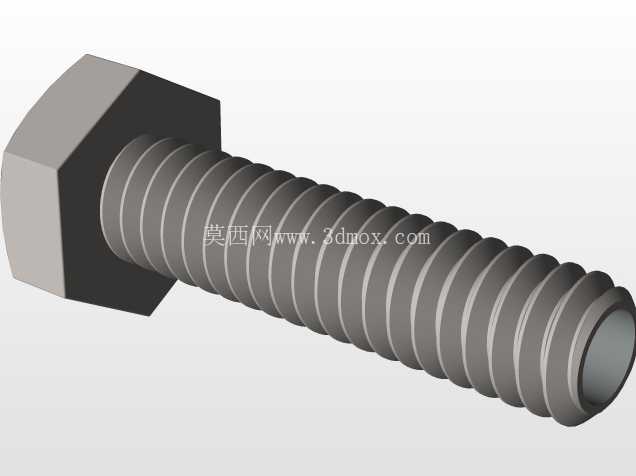

六角头螺栓配螺母螺纹连接组件结构

在各类机械装配、钢结构搭建、设备运维场景中，螺纹连接是应用最广泛的可拆卸紧固形式，这套六角头螺栓搭配六角螺母的连接组件，是工业领域最基础也最核心的紧固单元之一。从实际应用场景来看，小到家用设备的壳体固定、普通机电产品的组件拼接，大到重型工程机械的结构件锁紧、输电塔架的节点连接、轨道交通车辆的部件装配，都能见到这类标准螺纹连接件的身影，它的核心作用是通过螺纹副的咬合锁紧，实现两个或多个带通孔零部件的压紧固定，保证被连接件在承受静载、振动载荷甚至一定冲击载荷时，不会出现相对位移、松脱分离的情况。

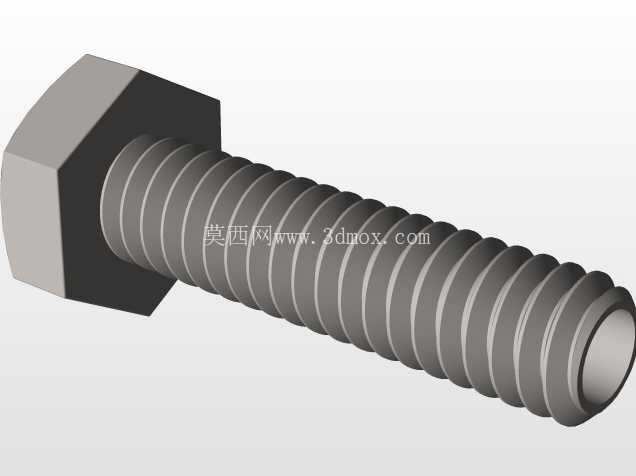

从功能特性上看，这套组件采用外六角的头部与螺母外形设计，是工程领域经过长期验证的最优结构选择：六角形的外形可以适配普通开口扳手、套筒扳手、活动扳手等多种通用工装，拧紧作业时不需要特殊定制工具，现场装配、后期维护的可达性极强，每个六方面都能作为扳手的施力面，即使在操作空间狭窄、扳手转动角度受限的场景下，每次只需要转动60度就能完成换位，相比四方头结构操作灵活性提升明显。螺栓杆部的全螺纹设计，让这套组件的适配性更强，不需要严格控制被连接件的总厚度，只要螺栓公称长度满足穿透要求，螺母可以在螺纹段的任意位置锁紧，针对不同厚度的叠层连接件都能实现可靠压紧，不会出现半螺纹螺栓因光杆段过长导致螺母无法拧到位、或光杆段过短导致啮合扣数不足的问题。

设计思路上，这套螺纹副遵循普通公制连接螺纹的标准参数，螺纹牙型采用60度三角牙型，这种牙型的牙根强度足够，螺纹副之间的自锁性能优异，在没有额外防松措施的情况下，常规静载工况下也能保持可靠锁紧；螺栓头部与杆部的过渡位置做了圆角过渡处理，避免直角过渡带来的应力集中问题，在承受交变拉应力的时候，过渡位置不会因为应力突变出现断裂失效，这一点对于承受振动载荷的连接场景尤为重要。螺母的厚度设计匹配螺栓的公称直径，保证螺纹啮合的扣数足够，不会因为啮合牙数过少导致螺纹滑牙，同时螺母的端面与螺栓头部的支撑面都做了平整加工，锁紧时支撑面与被连接件表面可以充分贴合，不会出现偏载导致的螺栓附加弯曲应力，避免螺栓在长期受力过程中因为弯曲疲劳出现断裂。

从安装边界与尺寸适配角度来说，这类六角头螺栓与螺母的对边尺寸、头部厚度、螺母厚度都遵循统一的紧固件标准，选型时只需要确认螺纹公称直径、螺距、螺栓公称长度三个核心参数，就能匹配对应的安装工装与连接孔位。安装时需要注意，被连接件的通孔直径要略大于螺栓杆部直径，一般单边预留0.5到1毫米的间隙，方便装配时螺栓顺利穿入，避免孔位偏差导致螺栓强行穿入带来的附加应力；支撑面如果是粗糙的铸件、锻件表面，需要搭配平垫圈增大接触面积，避免锁紧时压溃被连接件表面，若是振动较强的工况，还需要搭配弹簧垫圈或者螺纹胶实现防松。另外要注意，螺栓拧入螺母之后，螺纹末端要露出螺母2到3个螺距，既保证所有受力螺纹都充分啮合，也避免螺纹末端过长干涉其他部件，或是过短导致啮合扣数不足影响连接强度。

在三维建模过程中，这类标准件的建模需要重点保证螺纹牙型的参数准确性，以及六角外形的尺寸公差匹配，因为这类零件往往会被调用到不同的装配体中，如果外形尺寸存在偏差，在装配仿真、干涉检查的时候就会出现错误，导致后续出工程图、加工选型的时候出现参数偏差。建模时可以先通过螺旋线扫描生成螺纹牙型，再通过拉伸切除生成六角头部与螺母的外形，过渡圆角、倒角这些细节结构不能省略，这些细节不仅影响模型的真实感，更会在后续的有限元受力分析中直接影响应力计算的结果，如果省略了过渡圆角，应力集中位置的计算值会远大于实际情况，导致仿真结果失去参考意义。很多新手在建模这类紧固件的时候，往往只做外形的装饰性螺纹，忽略了牙型的实际参数，或是把六角的对边尺寸做错，导致模型无法适配标准扳手的工装模型，在做装配工艺仿真的时候就会出现工装与零件干涉的问题，无法还原真实的装配流程。
