带轮式复古玩具礼炮结构设计方案

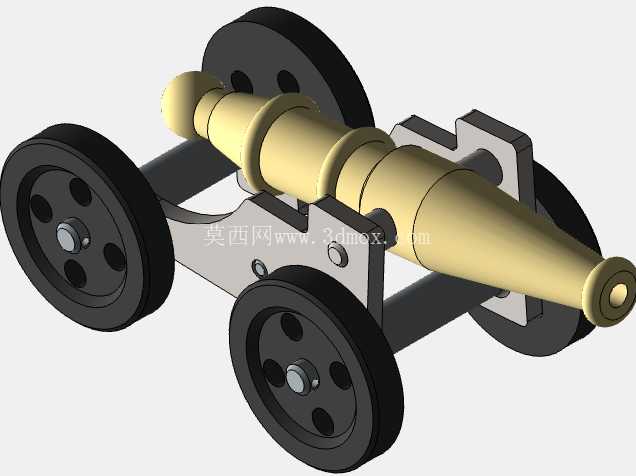

　　这款轮式仿古礼炮结构，最初的设计定位是桌面装饰摆件与青少年机械结构认知教具，并非用于实际发射用途，整体结构围绕可拆装、高还原度的金属质感呈现做适配，所有部件的装配关系都遵循真实古炮的机械逻辑做等比例缩放，避免出现结构错位、装配干涉的问题。炮身主体采用回转体结构设计，炮管从尾部到炮口做渐进式壁厚收窄，尾部预留的实心配重段用来平衡炮管前端的重量，避免整体结构出现头重脚轻的倾覆问题，炮管外壁的加强箍结构并非装饰件，每一道箍的位置都对应内部壁厚的变化节点，既还原了古炮的铸造加强结构，也能在做金属质感渲染时强化光影层次，提升成品的视觉真实度。

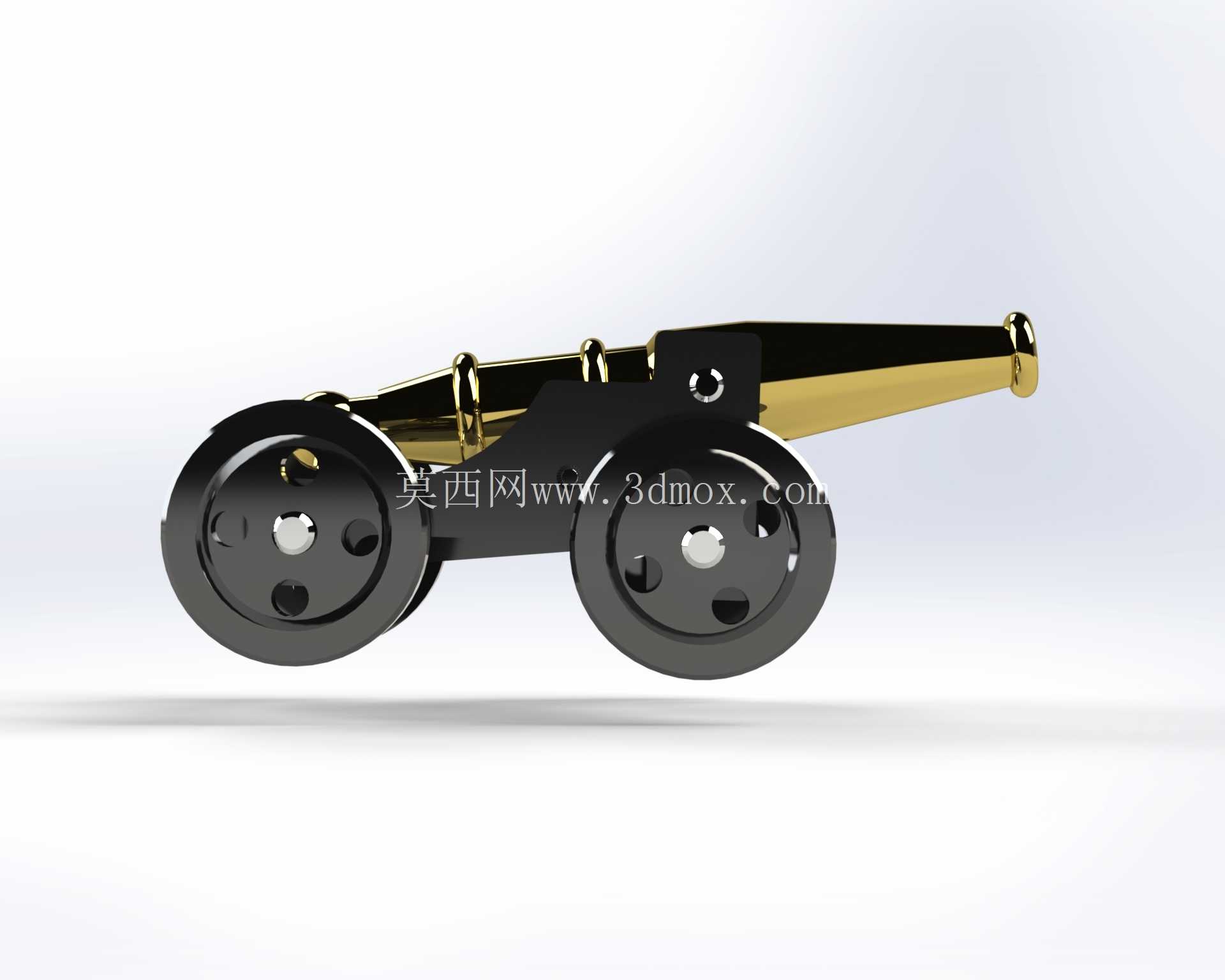

　　炮架部分采用对称式侧支架结构，两侧支架通过横向销轴连接固定，炮管与支架的连接位置预留了俯仰转动的间隙，可实现小角度的俯仰调整，转动副的位置做了限位凸台设计，避免俯仰角度过大导致炮管从支架上脱落，不需要额外添加紧固件就能实现角度定位，兼顾了把玩时的操作手感与结构稳定性。行走轮部分采用四组等直径轮体设计，轮体与轮轴之间预留了转动间隙，可实现顺畅的滚动效果，轮辐上的镂空孔位完全对称，既降低了整体结构的重量，也还原了古炮木质轮辐的结构特征，轮轴与侧支架的连接位置采用过盈配合设计，不需要额外粘接就能实现轮轴的固定，同时保证轮体可自由转动，装配难度低，适合作为3D打印或者金属浇铸的教学样件使用。

　　从安装边界来看，整体结构的最大外轮廓尺寸控制在可放置于常规桌面的范围，轮距宽度小于炮身总长度，静止放置时四个轮体完全接触支撑面，重心落在四个轮体围成的支撑面中心位置，即使受到轻微的外力触碰也不会出现侧翻问题，所有部件的装配间隙都控制在0.1mm到0.2mm之间，既保证装配时的顺畅度，也不会出现装配后松动晃荡的问题。在结构拆分逻辑上，整个模型被拆分为炮管、两侧炮架、四根轮轴、四个轮体、炮管固定销轴共11个独立零件，每个零件都具备明确的装配基准面，没有出现无法脱模或者无法加工的倒扣结构，不管是用于3D打印制作实物样件，还是用于铸造工艺的教学演示，都能直接对应实际加工流程，不需要额外做结构修改。炮管内壁做了等直径的通孔设计，从炮口一直延伸到尾部配重段前端，既还原了真实火炮的内膛结构，也能在做渲染时通过内膛的光影变化强化金属材质的厚重感，炮口位置做了轻微的喇叭口扩边处理，对应古炮炮口的加强结构，避免边缘位置应力集中导致的样件损坏。炮架的底部横梁位置做了圆角过渡处理，没有尖锐的棱角，作为玩具或者摆件使用时不会出现划伤的问题，所有零件的边缘都做了0.3mm的倒角处理，既提升了外观的精致度，也能在装配时起到导向作用，降低装配对位的难度。

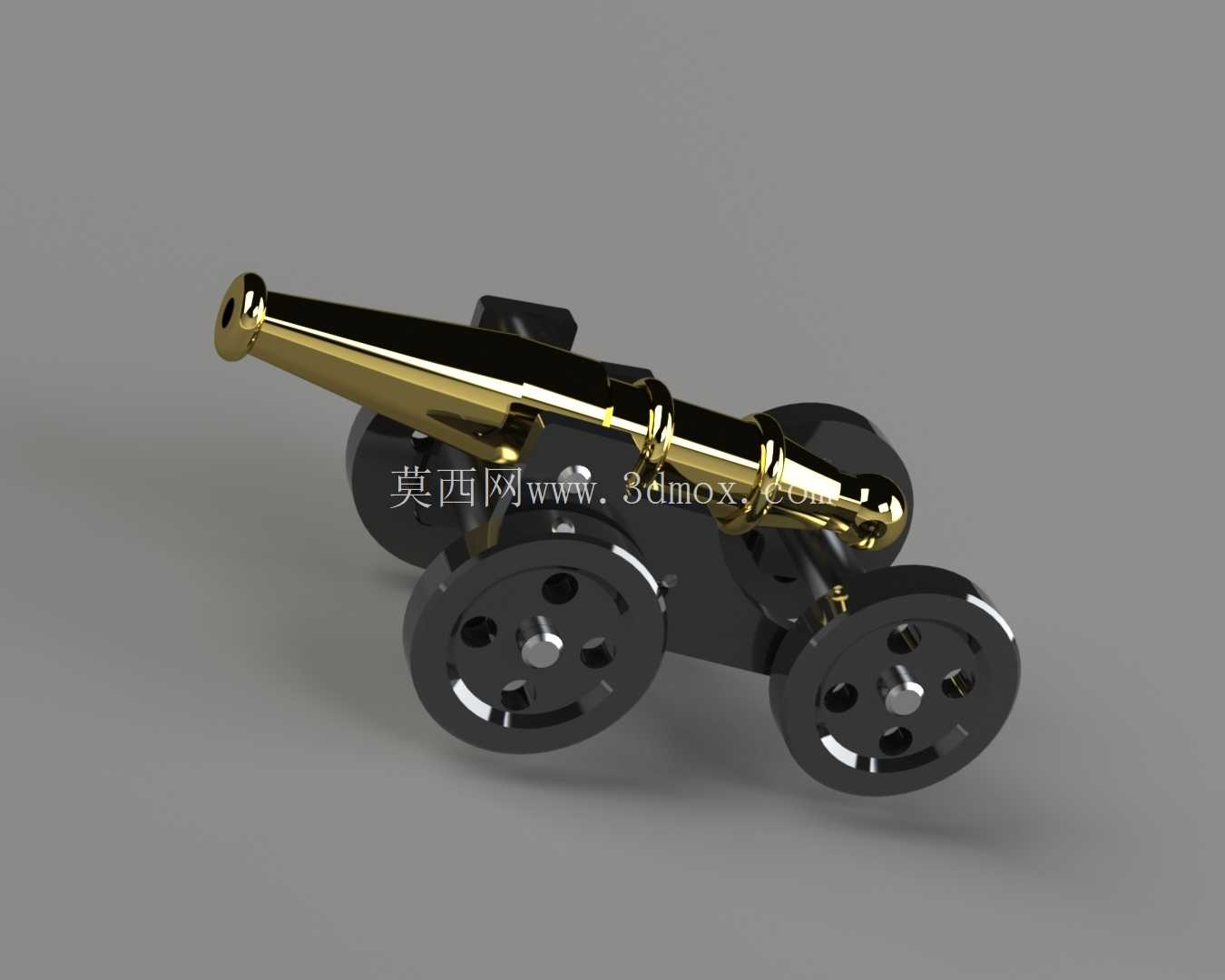

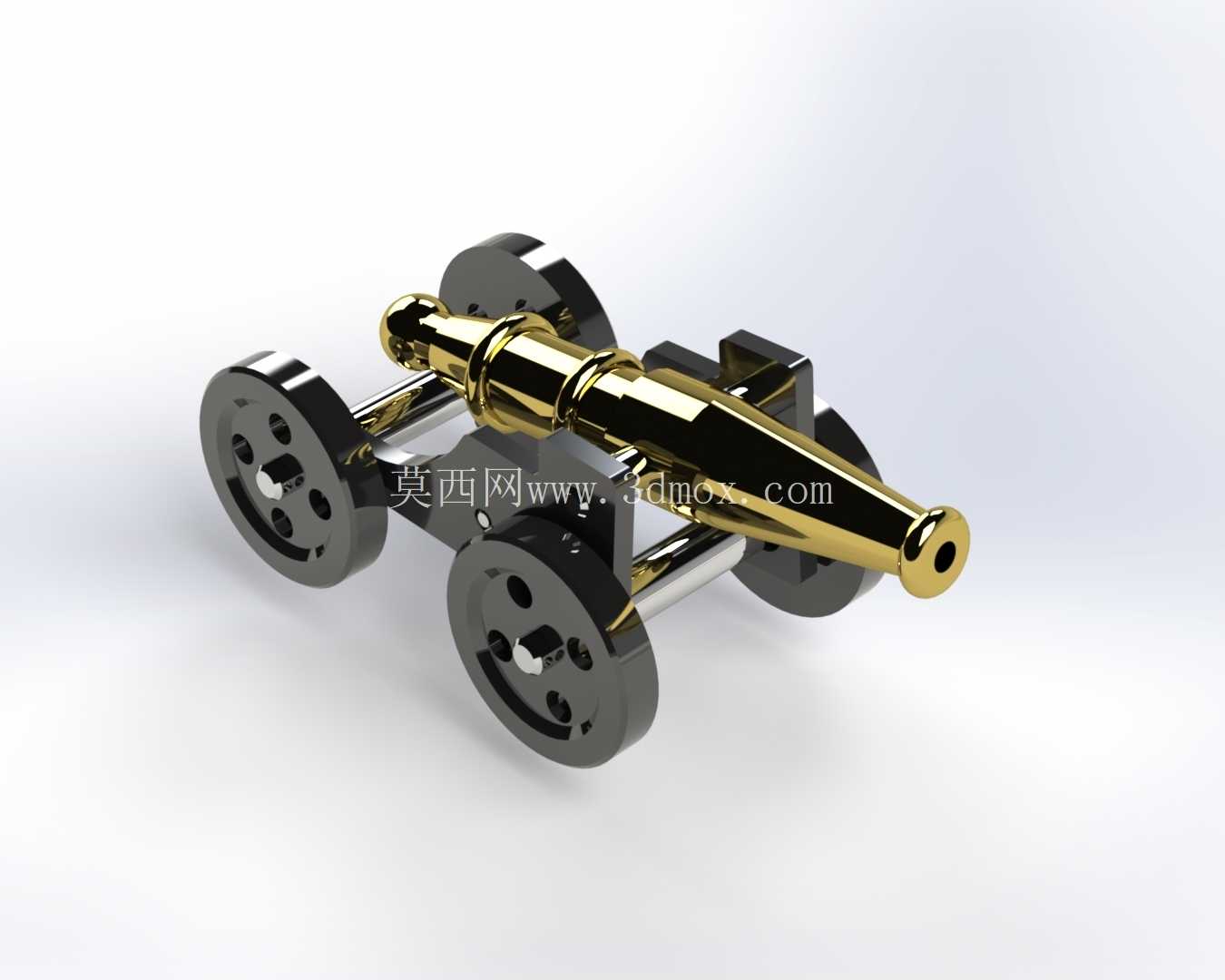

　　从应用场景延伸来看，这套结构除了作为桌面摆件之外，还可以作为机械装配教学的入门案例，用来演示回转体装配、轴孔配合、对称结构定位等基础机械设计知识点，所有零件的尺寸参数都可以根据实际使用需求做等比例缩放，缩放过程中不会出现结构变形或者装配关系错乱的问题，不需要重新调整配合间隙。在材质表现上，炮管部分适配抛光黄铜的材质属性，轮体与炮架部分适配发黑金属或者深色硬质木材的材质属性，两种材质的视觉对比强烈，能够很好地突出古炮的复古质感，渲染时不需要添加额外的装饰件就能呈现出足够的细节层次，适合作为机械渲染教学的基础案例使用。整个结构没有采用复杂的曲面造型，所有特征都可以通过基础的拉伸、旋转、切除命令完成建模，建模逻辑清晰，没有冗余的特征步骤，对于三维建模初学者来说，也可以通过参考这套结构的建模思路，掌握对称结构装配、多零件配合校验的基础技巧，理解机械结构设计中“功能优先、外观适配”的核心逻辑，避免为了追求外观效果而忽略结构合理性、装配可行性的常见设计问题。
