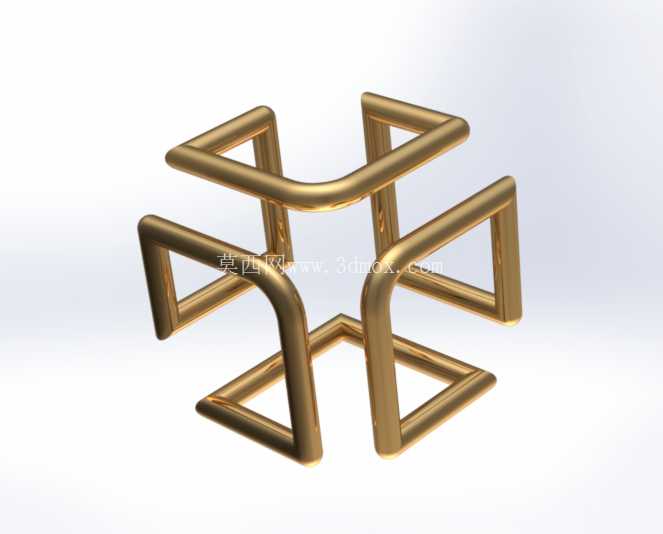

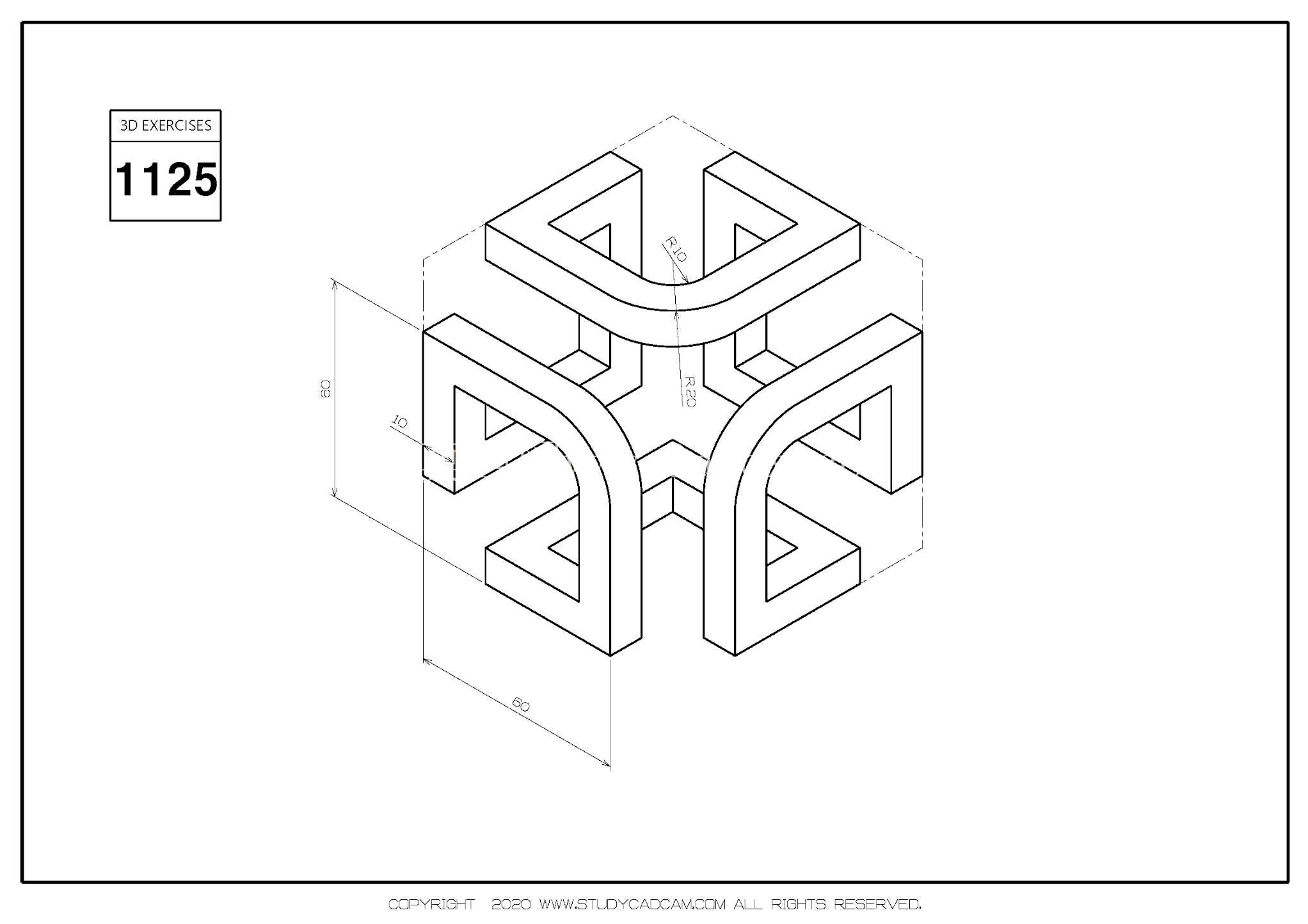

交叉弯折管架立体几何练习构件

　　这类空间交叉弯折的管架构件，常作为结构设计入门阶段的空间构型训练载体，也可作为铸造工艺中异形流道、空间支撑结构的构型参考，在小型文创摆件、工业装置艺术的结构原型设计中也能见到同类拓扑结构的应用。从结构功能来看，该构件采用等径圆管弯折拼接的形式，所有管段截面保持一致，弯折处采用大圆角过渡，既避免了直角弯折带来的应力集中问题，也能在铸造工艺环节减少尖角处的浇铸缺陷，降低冷隔、缩孔出现的概率。

　　设计过程中首先确定了中心对称的空间拓扑关系，六个方向的伸出段分别对应三维坐标系的正负轴向，每段管体在靠近中心的位置做90度平滑弯折，相邻管段之间保持均匀的间隙，不存在干涉重叠的区域，这种对称构型在做有限元分析时能大幅简化网格划分的工作量，也便于验证空间装配的边界合理性。从安装边界来看，构件的六个伸出端面均为垂直于对应轴向的平整切面，可作为安装基准面使用，每个端面可根据实际使用需求加工螺纹孔或者焊接连接法兰，适配不同的安装场景，不管是作为桌面摆件的支撑骨架，还是作为小型设备内部的流体分流管路，都能通过端面的二次加工完成适配。

　　管体的弯折半径统一设置为管径的1.5倍，这个参数既兼顾了弯折工艺的可行性——不管是金属管冷弯还是铸造一体成型，都不会出现管壁过薄或者填充不满的问题，也保证了整体造型的视觉协调性，不会因为弯折半径过小显得局促，也不会因为半径过大破坏整体的几何硬朗感。在实际工程应用中，这类空间对称管架结构经过参数调整后，可用于换热设备的异形管路排布，利用多方向的伸出段连接不同的换热单元，中心连通的腔体可以实现流体的均匀分流；也可作为模块化工装的基础连接框架，六个方向的接口可以快速拼接不同的功能模块，搭建适配不同工件的装夹工装。

　　设计时特意规避了复杂的曲面特征，所有几何元素都由等径圆管通过扫掠、弯折、布尔合并生成，建模逻辑清晰，非常适合刚接触三维建模的从业者练习空间基准面建立、3D草图绘制、扫掠特征生成、空间干涉检查这些基础操作，在练习过程中可以直观理解三维空间中坐标对齐、特征对称约束的应用逻辑，避免出现平面建模时容易忽略的Z轴方向尺寸偏差问题。构件整体没有多余的装饰特征，所有结构都服务于空间构型的展示，管体表面的过渡圆角均匀一致，拼接处的相贯线处理平滑，不管是做3D打印原型还是铸造开模，都能减少后续的表面处理工作量，相贯线处的平滑过渡也能避免应力集中，提升构件的整体结构强度。如果作为铸造工艺的练习件，该模型还可以用来验证异形空腔件的浇口位置设置、排气通道排布，对称的结构可以让浇铸过程中的金属液流动更加均匀，减少因为流道过长导致的浇不足缺陷，也便于工艺人员观察不同浇铸参数下的成型质量，积累异形空间结构件的铸造工艺参数。
