京商PRO-XRT两驱越野车变速箱盖结构

遥控模型越野车的传动系统防护部件，直接决定了动力传递单元在复杂越野工况下的可靠性，这款适配Kyosho PRO-XRT 2WD车型的变速箱盖，是针对两驱越野遥控车后置传动布局开发的防护承载构件。在实际越野跑场场景中，不管是飞坡落地的冲击、砂石路面的碎屑飞溅，还是泥水浸泡后的腐蚀，变速箱盖都需要为内部的变速齿轮组、换挡机构、输出轴轴承提供封闭的防护空间，避免外界杂质侵入齿轮啮合区域造成齿面磨损、卡滞，同时也承担着固定变速箱内部组件、维持齿轮啮合间隙稳定的作用。

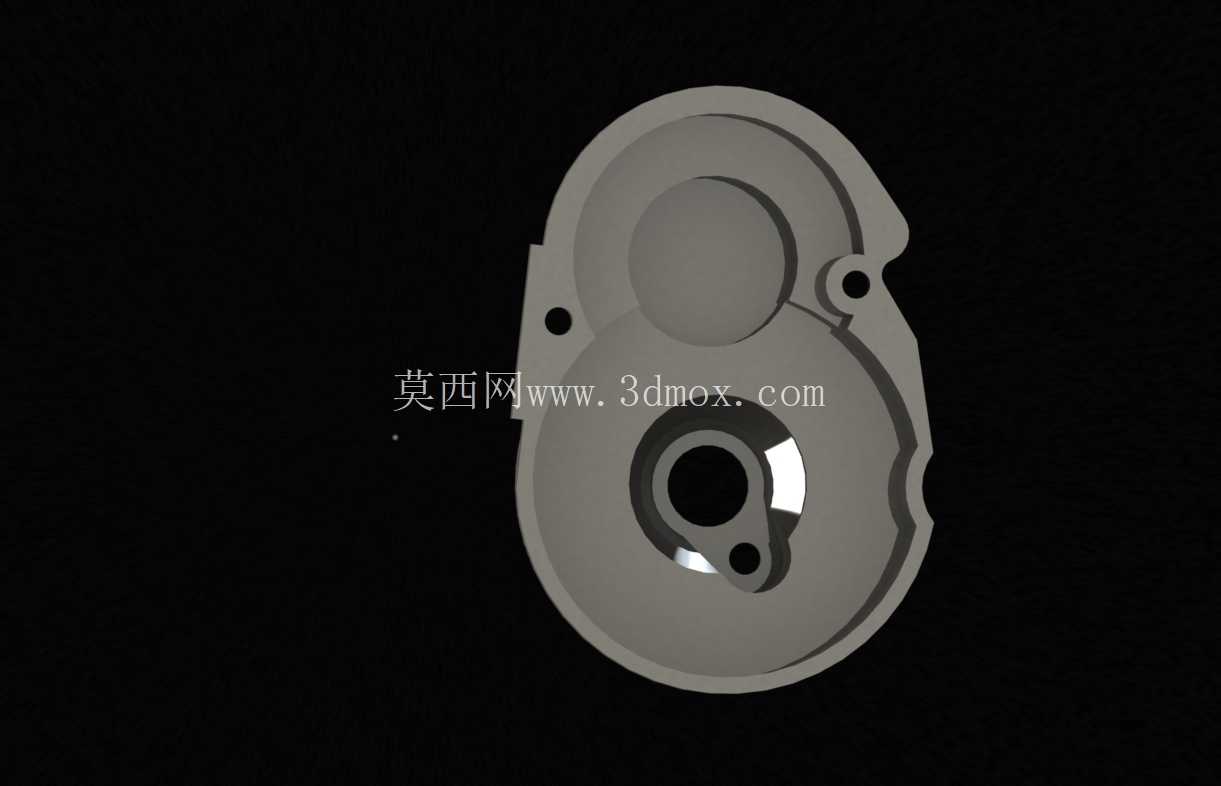

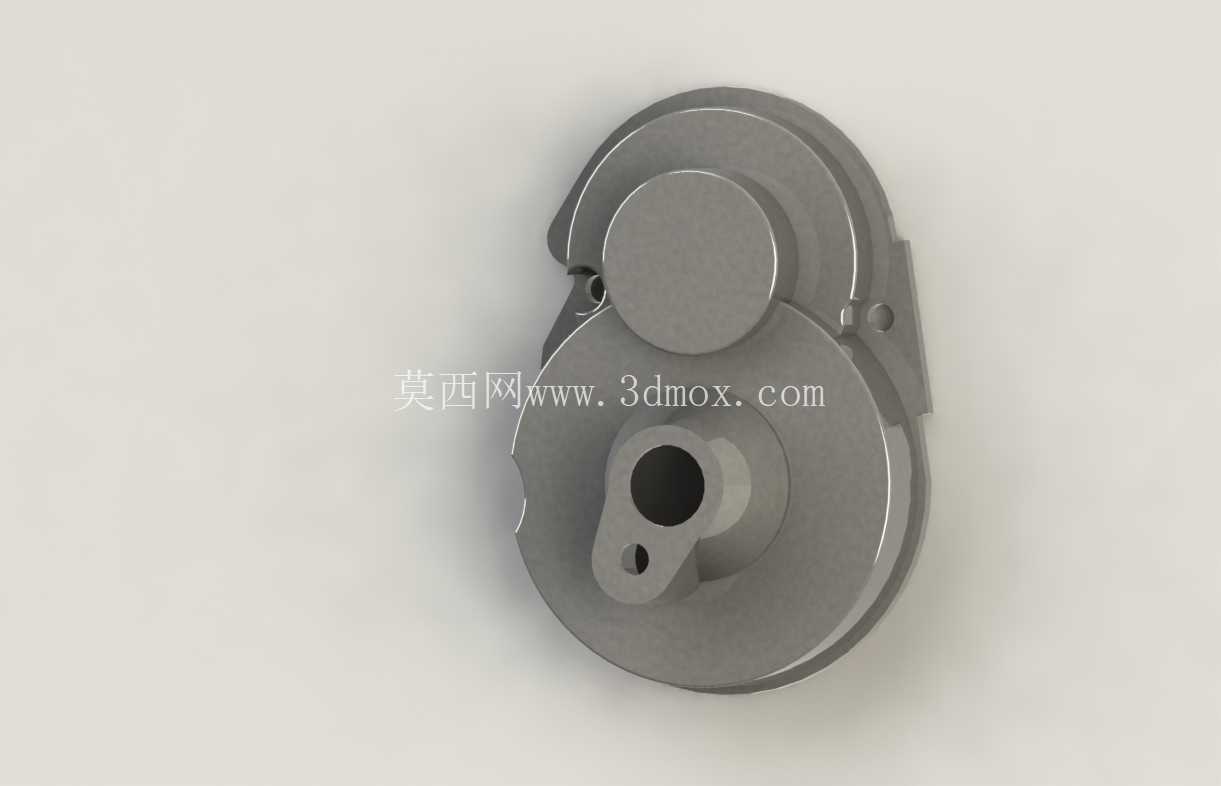

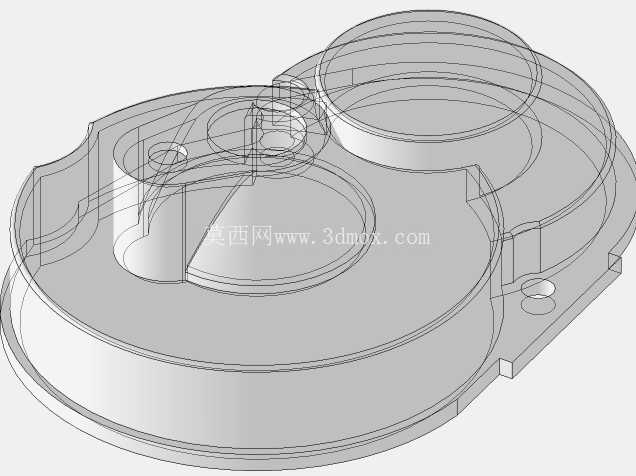

从结构设计思路来看，这款变速箱盖采用了一体化的壳体造型，整体轮廓完全贴合两驱越野车变速箱的安装边界，主体的大圆弧腔体是为了容纳主减速齿轮的回转空间，腔体的深度经过精准匹配，既保证齿轮运转时不会和壳体内壁发生剐蹭，又尽可能压缩壳体的外凸尺寸，避免越野过程中壳体突出部分被路面障碍物剐蹭磕碰。壳体上凸起的柱状结构是轴承安装位，对应的内孔精度直接决定了输出轴的回转同轴度，设计时这个位置的壁厚做了局部加厚处理，因为车辆飞坡落地时，传动系统的冲击载荷会直接通过轴承传递到这个安装位，足够的壁厚可以避免长期冲击下出现安装位开裂、轴承松旷的问题。

壳体侧边延伸出的带孔凸耳是安装固定位，孔位的位置度公差控制是建模时的重点，需要和底盘上的安装桩完全对位，保证装配后变速箱盖和变速箱主体的结合面完全贴合，不会出现缝隙导致密封失效。结合面的边缘做了一圈浅槽设计，实际装配时可以在槽内粘贴密封泡棉，阻挡泥水、细砂从结合缝隙进入变速箱内部，这个细节在越野场景下非常实用，很多玩家在野跑时遇到的变速箱进沙打齿问题，往往就是结合面密封不到位导致的。

从安装边界来看，这款变速箱盖的外轮廓完全避让开了后悬挂的摇臂运动行程、避震器的下固定点运动路径，不会在悬挂压缩、回弹时和运动部件发生干涉，同时壳体上部的造型也和车壳的内部轮廓做了匹配，不会出现装上车壳后被壳体顶起的问题。壳体上预留的小凸台结构，是为了走线时固定转速传感器的线束，方便玩家改装转速监测功能时不用额外打孔固定，这个细节设计兼顾了原厂装配和后期改装的需求。

在实际使用中，这款变速箱盖的防护性能直接影响传动系统的维护周期，封闭性良好的壳体可以让内部齿轮的润滑脂长时间保持清洁，不会因为混入杂质导致润滑失效，大幅降低齿轮、轴承的磨损速度。建模过程中，各个安装位的壁厚做了差异化设计，受力大的轴承位、固定凸耳位置壁厚更大，非受力的腔体侧壁在保证结构强度的前提下做了适度的减薄，既控制了零件的整体重量，避免增加车尾的簧下质量影响越野操控性，又不会因为壁厚过薄导致壳体受冲击碎裂。

对于遥控模型车的结构设计从业者来说，这类传动防护壳体的设计核心从来不是单纯做出一个罩子盖住齿轮，而是要在有限的底盘空间内，平衡防护性能、装配精度、重量控制、运动干涉避让这几个核心需求，每个曲面的弧度、每个安装位的厚度、每个凸台的位置，都要结合实际跑场的工况来确定。比如这款壳体上的圆弧过渡，除了造型需求外，更重要的是消除应力集中点，避免车辆受冲击时在直角位置出现开裂，所有的转角位置都做了圆角处理，圆角半径根据位置的受力大小做了区分，受力越大的位置圆角半径越大，分散冲击应力。

另外，这款零件的编号对应SST13/SST-13，是京商原厂配件的标准替换件，建模时的尺寸完全对标原厂零件的安装尺寸，可以直接替换原厂损坏的变速箱盖，不需要对底盘或者变速箱主体做任何修改。零件的材质适配通常采用耐冲击的尼龙或者ABS工程塑料，建模时的收缩率补偿也需要考虑进去，保证注塑或者3D打印制作出来的零件尺寸符合装配要求，不会出现安装孔位错位、结合面缝隙过大的问题。
