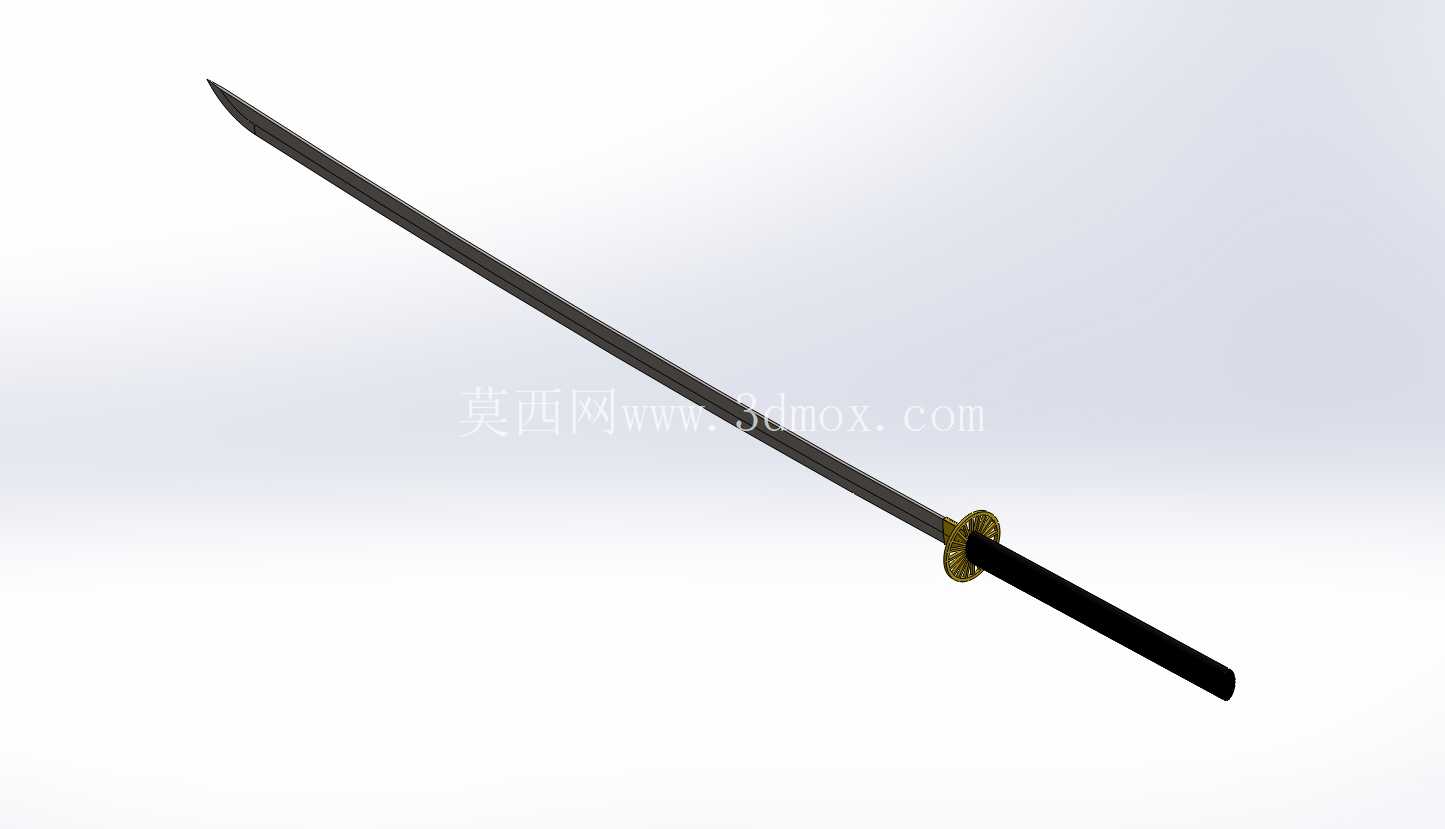

日式传统武士刀结构三维数模设计

本次完成的武士刀三维数模，核心围绕冷兵器复刻、影视道具加工、文创衍生品开发的实际场景搭建结构，在建模阶段优先匹配铸造工艺的成型边界，避免后续开模环节出现壁厚不均、拔模斜度不足的问题。从实际应用场景来看，该数模可直接对接失蜡铸造、砂型铸造的工艺输出，既可以用于工艺收藏品的小批量铸造成型，也能适配动漫展会道具、影视拍摄道具的等比例放大制作，甚至可以作为刀剑文化科普的三维演示载体，覆盖从工业生产到文化传播的多维度使用需求。

从结构功能特性来看，整刀分为刀身、刀镡、刀柄三个核心功能段，刀身部分采用分段曲率设计，刀尖段的弧度收窄匹配刺击的受力导向，刀身中段的平直段保障劈砍时的力线传导，刀身靠近刀镡的位置做了加厚处理，避免劈砍受力时出现根部应力断裂的问题；刀镡部分采用圆盘式限位结构，边缘做了圆弧过渡处理，既能够在使用时阻挡手部滑向刀身，也能平衡整刀的重心位置，让整刀的重心落在刀镡前方3厘米左右的位置，适配手持操作时的发力习惯；刀柄部分做了防滑纹理的预留结构，后续可以直接对接缠绳工艺的装配，不需要二次加工修配。

设计思路上完全遵循传统武士刀的结构比例，同时兼顾现代加工的工艺可行性，没有做过度的艺术化夸张变形。刀身的厚度从刀背到刀刃做了渐变减薄处理，刀背位置保留6毫米的厚度保障整体结构强度，刀刃位置收窄到0.5毫米的成型厚度，既还原了传统刀具的锋利视觉效果，也避免铸造时出现薄壁浇不足的缺陷。刀镡与刀身、刀柄的连接位置做了标准化的方榫配合结构，配合间隙预留0.1毫米，方便后续组装时的粘接或者铆接固定，不需要额外修配配合面。

外形尺寸与安装边界方面，整刀总长度控制在103厘米，其中刀身长度72厘米，刀柄长度28厘米，刀镡直径8厘米，整刀最大外轮廓宽度不超过8厘米，在铸造模具设计时可以直接采用一模两件的排布方式，提升生产效率。刀身的拔模斜度统一设置为1.5度，沿着刀身长度方向出模，不会出现倒扣结构，不需要额外设计抽芯机构，能够有效降低模具的制造成本。刀柄尾部做了5毫米直径的装配孔预留，方便后续安装刀首装饰件或者挂绳结构，孔位深度15毫米，不会穿透刀柄本体影响结构强度。

在细节处理上，刀身的血槽结构做了圆弧过渡处理，槽深1.2毫米，槽宽4毫米，沿着刀身长度方向延伸至距离刀尖12厘米的位置，既还原了传统武士刀的结构特征，也能在铸造时减少刀身的整体重量，同时提升刀身的结构刚性，避免长条形结构出现热处理变形。刀镡表面的装饰纹理做了0.3毫米的凸起高度，既能够呈现清晰的纹理细节，也不会因为凸起过高导致铸造时出现粘砂问题。所有的棱边位置都做了R0.2的圆角处理，避免后续加工或者使用时出现锐边割手的问题，同时也能减少铸造时的应力集中，降低铸件开裂的风险。
