四旋翼微型纳米无人机机架结构设计

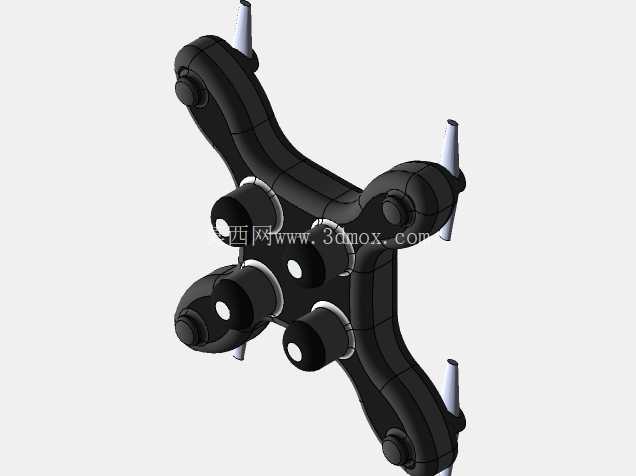

这款四旋翼微型飞行器的机架结构，在设计之初就瞄准了狭小空间作业、近距侦察、室内环境巡检这类对设备体积、自重有严苛要求的应用场景，区别于常规消费级航拍无人机的大尺寸机架，该结构采用中心对称的X型布局，四个机臂从中心载荷舱向外等角度延伸，整体轮廓紧凑，能在楼道、管道、设备舱这类狭窄通行空间内灵活完成转向、悬停动作，不会因为机臂外伸尺寸过大出现剐蹭障碍物的问题。

从结构功能划分来看，中心区域的集成舱位预留了飞控板、微型电池、信号接收模块的安装位，舱体周边的凸台结构做了局部加厚处理，既可以为核心电子元件提供碰撞防护，也能作为机臂与中心舱的连接加强筋，分散飞行过程中电机运转产生的振动载荷，避免长期振动导致的连接位疲劳开裂。每个机臂末端的电机安装座做了同轴度限位设计，安装微型空心杯电机时可以直接卡入定位槽，不需要额外调整电机轴线倾角，能保证四个旋翼的旋转平面处于同一水平面，降低飞控的姿态校准难度，减少飞行过程中的姿态偏移问题。

设计过程中优先考虑了自重与结构强度的平衡，机臂主体采用等强度变截面设计，靠近中心舱的位置截面尺寸更大，向末端电机座逐步收窄，在保证机臂抗扭、抗弯强度满足飞行载荷要求的前提下，尽可能削减非受力区域的材料厚度，降低整机自重对续航能力的拖累。机架底部预留了微型载荷的安装接口，可以根据作业需求挂载微型摄像头、环境传感器等轻量化任务设备，接口位置处于整机重心的正下方，挂载设备后不会出现重心偏移，不需要额外调整电池位置来配平，能缩短现场作业的准备时间。

从安装边界来看，该机架的机臂外伸尺寸经过精准核算，搭配对应规格的微型螺旋桨后，桨叶旋转范围不会超出机架的最大外轮廓，在穿越狭小缝隙时，只要机架主体能通过，就不会出现桨叶剐蹭周边结构的问题。机架上的所有安装孔位都做了统一的规格适配，既可以采用卡扣快拆的方式组装，也可以用微型螺丝做紧固连接，兼顾日常快速拆装维护与高强度作业下的连接可靠性。机臂末端的电机座还预留了走线槽，电机的供电线可以顺着走线槽埋入机臂内部的空腔，直接接入中心舱的电调位置，避免线材外露在飞行过程中被气流吹动产生晃动，也能减少线材剐蹭外部障碍物的概率。

在实际作业场景中，这类微型机架结构适配的飞行器可以完成大型无人机无法进入的区域作业任务，比如工业设备内部的管路巡检、灾后狭窄空间的生命探测、室内环境的安防巡查等，机架的一体化结构设计减少了零散连接件的数量，在发生轻微碰撞时，机臂的弧形曲面可以分散冲击力，不会因为局部受力过大出现断裂，日常维护只需要更换受损的螺旋桨或者电机即可，不需要整体更换机架，能有效降低作业过程中的耗材成本。另外机架的对称结构设计也让整机的转动惯量分布更均匀，飞控在调整飞行姿态时需要输出的修正力矩更小，能提升悬停状态的稳定性，在近距拍摄或者传感器数据采集时，可以减少机身抖动对采集数据精度的影响。
