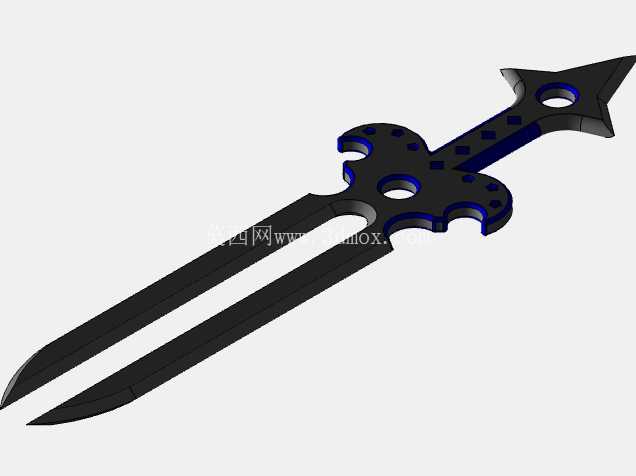

双刃造型冷兵器结构三维设计

　　该双刃结构件的设计首先围绕铸造工艺的成型特性展开，在初始建模阶段就充分考虑了金属液充型的流道走向，将剑身双平行刃部的壁厚控制在均匀区间，避免局部壁厚差过大导致铸造过程中出现缩孔、冷隔缺陷，刃部与护手连接的过渡区域采用大圆弧平滑过渡，既能够降低铸造时的应力集中，也能减少后续机加工的余量，提升毛坯的成品率。从实际应用场景来看，该结构可作为影视道具制作的母模、文创冷兵器周边的结构原型，也可用于铸造工艺教学中的典型异形件案例，帮助从业者理解带复杂镂空结构的长杆类铸件的分型面选择逻辑。

　　在功能特性设计上，双平行刃的结构区别于传统单刃剑的受力模式，劈砍时两个刃面可同步分散接触冲击力，护手位置的三处环形镂空并非单纯装饰，一方面能够减轻整体构件重量，优化手持时的重心平衡，让握持点靠近护手位置时整剑的转动惯量更适配手持挥舞的动作轨迹，另一方面镂空结构在铸造时可作为砂芯的定位支撑点，减少砂芯在充型过程中的偏移量，保证剑身双刃的对称度公差控制在合理范围内。剑尖位置的箭头式造型做了加厚处理，避免穿刺动作时出现尖端崩裂的问题，同时剑尖与剑身的过渡斜面做了等角度设计，在三维建模时通过对称基准面约束，保证两侧斜面的角度偏差不超过0.5度，确保外观的对称性。

　　护手区域的蓝色嵌槽结构在建模时预留了0.2mm的装配间隙，可适配后续表面处理时的嵌件安装，无论是做烤漆分色还是金属嵌条镶嵌都能保证配合精度，不会出现嵌件凸起或凹陷的问题。从安装边界来看，该结构的柄部为圆柱形设计，直径适配通用的兵器缠绳或者防滑柄套的安装尺寸，柄尾的环形孔可用于穿系挂绳，也可作为配重块的安装定位孔，根据实际使用需求可在柄尾加装不同重量的配重件，调整整剑的重心位置，若作为展示道具使用可加装轻量化塑料配重，若作为工艺收藏品则可加装金属配重提升握持质感。在建模的细节处理上，所有刃口位置都做了0.1mm的钝边处理，避免铸造后毛坯刃口过于锋利导致后续打磨工序出现崩边，同时也符合文创产品的安全规范要求，不会出现划伤风险。

　　剑身双刃之间的镂空槽做了等宽设计，槽内的所有转角都采用R2的圆角过渡，既能够保证铸造时砂芯的强度，避免清砂时出现砂块残留，也能减少应力集中点，提升构件整体的结构强度，在受到侧向冲击力时不会从镂空转角位置出现断裂。整个建模过程全程以铸造工艺的可实现性为核心约束，没有设计无法脱模的倒扣结构，分型面选择在剑身的中心对称面上，两侧模型的拔模斜度统一设置为1.5度，既保证拔模顺畅，也不会因为斜度过大导致剑身厚度出现明显的锥度差，影响外观的平直度。护手位置的凸起装饰块做了高度方向的尺寸约束，最高凸起位置不超过护手平面3mm，避免铸造时出现浇不足的缺陷，同时也能减少后续打磨抛光的工作量。对于结构强度的校核，通过三维软件的仿真模块模拟了劈砍受力时的应力分布，在双刃与护手连接的应力集中区域适当增加了1mm的壁厚，确保受力时最大应力值低于常用铸造锌合金或者铝合金的屈服强度，满足日常展示、轻度把玩的强度需求。
