窄轨内燃机车BB303结构三维设计

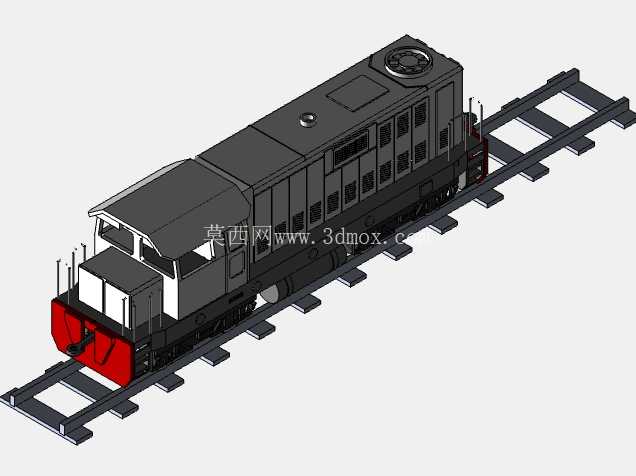

本次建模的BB303型机车属于窄轨内燃调车机车范畴，主要应用于厂矿内部专线、地方小型铁路、林业运输线路以及厂区物料转运场景，这类线路普遍轨距窄于标准轨，曲线半径小，作业空间受限，对机车的外形尺寸、转向灵活性都有明确的约束要求。建模过程中首先梳理了机车的整体布局，车体采用外走廊式单司机室结构，司机室设置于车体一端，前端为突出的排障器与车钩安装位，中部为动力舱与冷却系统布置区，下部为两台二轴转向架，整体车长控制在适配窄轨小曲线通过的范围内，车体宽度较准轨机车收窄15%左右，满足窄轨线路的建筑限界要求。

从功能特性来看，该型机车主要承担调车编组、小运转牵引任务，不需要过高的持续运行速度，但需要足够的起动牵引力来牵引重载货运车厢在坡道、小半径曲线上起步，因此建模时重点还原了走行部的牵引电机悬挂方式、轴箱定位结构，以及车钩缓冲装置的安装间隙，确保转向架与车体之间的回转边界符合小曲线通过的几何要求，避免在R50米半径曲线上出现车体与转向架、转向架与轮对的干涉问题。车体上部的司机室采用倾斜式前窗设计，既优化了司机瞭望视野，也降低了运行时的风阻，司机室内部的操纵台布局、座椅安装位、门窗密封结构都按照实际机车的人机工程尺寸还原，动力舱的检修门、通风百叶窗、顶部排气装置的位置都与实车布局一致，冷却室的散热单节、风扇安装位也预留了足够的装配空间。

设计思路上，建模采用自底向上的装配逻辑，先完成轮对、轴箱、弹簧减震装置、构架等转向架子部件的建模，验证轮对与构架的相对运动行程，确认一系悬挂的压缩行程不会导致轮对与构架碰撞，再将两台转向架装配至车体底架下方，校核车体底架的下心盘与转向架上心盘的配合尺寸，确保旁承的安装位置能够均匀承载车体重量。车体部分采用骨架蒙皮结构，先搭建底架的中梁、侧梁、横梁框架，再装配侧墙、司机室、动力舱的蒙皮结构，所有外部突出件比如扶手、脚踏、车灯、雨刮器都按照实际安装位置布置，排障器的下缘距离轨面的高度严格按照窄轨机车的限界要求设置，避免运行中刮蹭轨面异物。

安装边界方面，车钩采用标准窄轨机车车钩，车钩中心线距离轨面的高度符合窄轨车辆连挂的统一尺寸要求，车钩的横向摆动量预留了足够的角度，适配小半径曲线的连挂需求。转向架的固定轴距控制在1.8米以内，确保通过小半径曲线时轮对能够顺利径向调整，减少轮轨磨耗。车体底部的燃油箱、蓄电池箱的安装位置都高于轨面规定高度，避免通过道岔、曲线时与轨道部件发生干涉。司机室的入口脚踏、扶手的尺寸都按照现场作业人员的上下车操作习惯设置，每一级脚踏的间距、扶手的握持高度都符合人机工程要求，避免作业人员上下车时发生磕碰。通风系统的进风口设置在车体侧墙上部，避免运行中吸入轨道面的扬尘，排气口设置在动力舱顶部，引导废气向上排出，不会倒灌进入司机室。

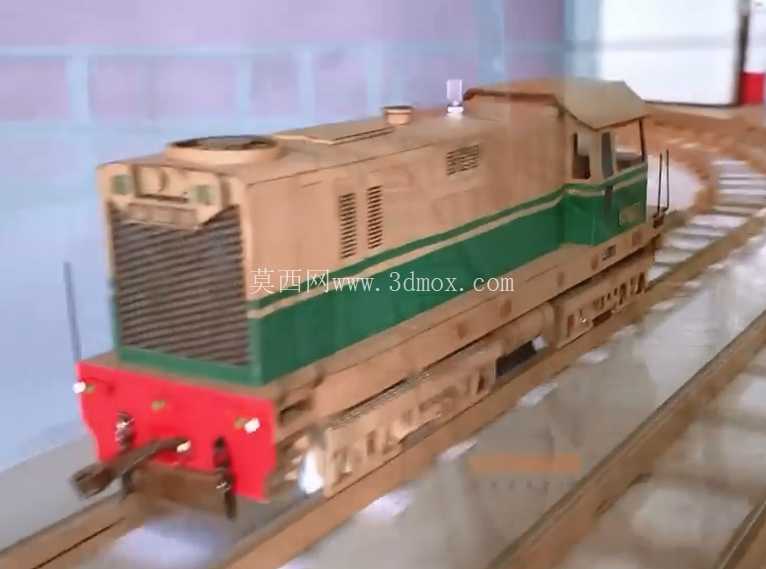

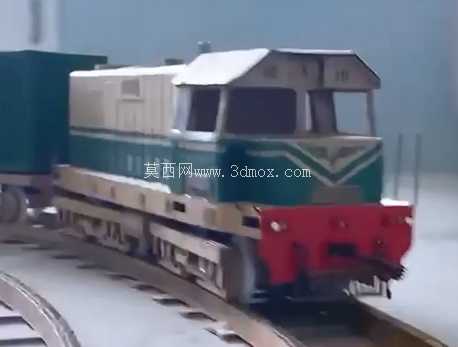

建模过程中还重点考虑了结构的可维护性，动力舱的检修门尺寸足够大，能够满足日常更换滤芯、检查管路的操作空间，冷却风扇的上方预留了吊装检修的空间，转向架的轴箱、弹簧部件都预留了拆装操作的间隙，不需要拆卸大型部件就能完成日常维保作业。所有管线的布置都沿着车体骨架内侧走线，固定点的位置都做了还原，避免运行中管线晃动与其他部件发生摩擦。车体外部的油漆标识、色带布局也按照实车样式还原，车头前端的红色涂装、侧墙的蓝绿色色带都准确对应实车的外观特征，既保证了结构尺寸的准确性，也还原了机车的实际外观状态。
