太阳造型促销宣传挂饰结构设计

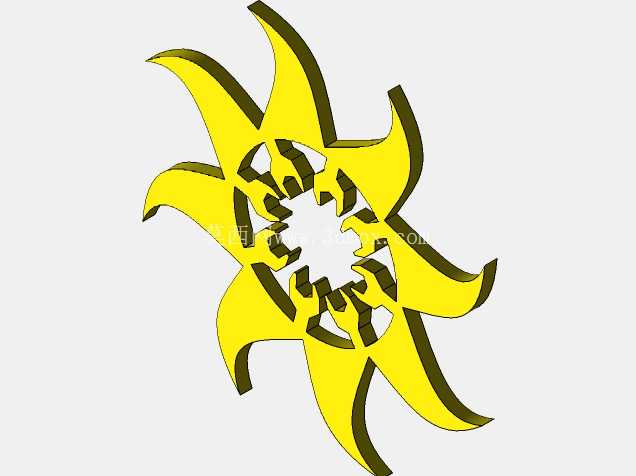

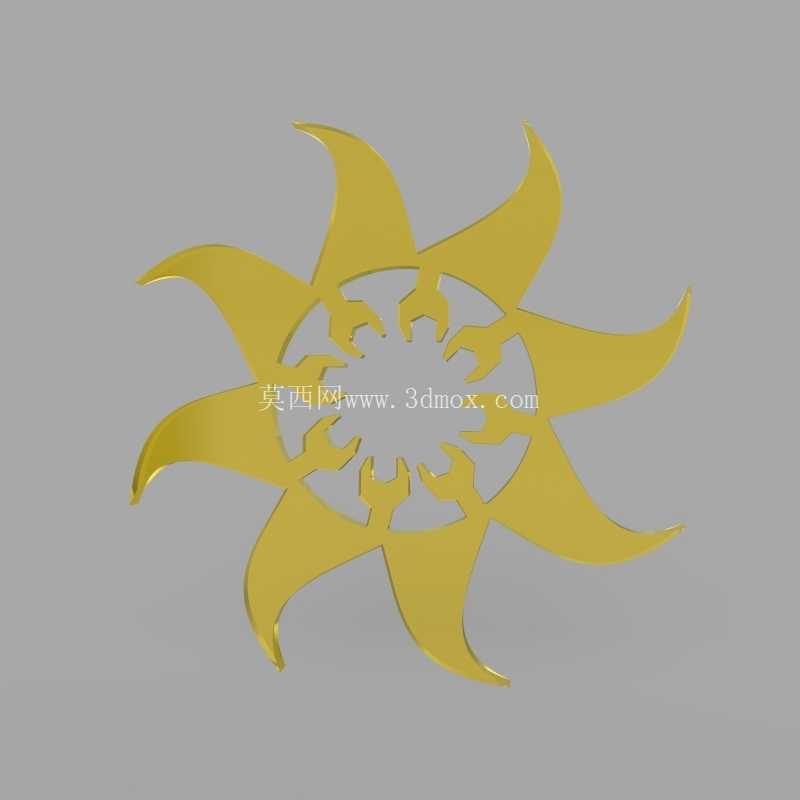

　　这款太阳造型的挂饰结构，最初是为线下品牌活动的周边伴手礼开发的，核心应用场景覆盖品牌线下快闪活动的纪念赠品、粉丝社群的周边兑换品、音乐节等文娱活动的入场纪念配饰，也可作为日常箱包挂饰、钥匙串装饰件使用，适配小批量文创周边的铸造生产工艺。从结构设计逻辑来看，整体采用中心对称的八芒星太阳轮廓，外轮廓的八个尖角做了R0.8的圆角过渡处理，避免尖锐边角在日常携带过程中勾挂织物、划伤皮肤，同时也能降低铸造环节的尖角应力集中问题，减少充型过程中出现冷隔、缺料的概率。

　　中心区域采用了八组卡扣式的镂空结构，每组卡扣的凸起宽度控制在1.2mm，卡扣之间的镂空间隙为1.5mm，这个尺寸是经过反复调整的——间隙过小会导致铸造后清砂困难，间隙过大则会让中心的卡扣造型辨识度下降，同时镂空结构也能减轻整体零件重量，最终成品的单重控制在15g左右，挂在钥匙串上不会产生明显的坠重感。外形的整体外切圆直径为45mm，厚度方向做了3mm的等厚设计，这个厚度既保证了拿在手里的扎实质感，也适配常规的钥匙扣挂环安装尺寸：在造型最上方的尖角位置预留了直径2.5mm的挂孔，挂孔边缘做了0.5mm的沉台处理，避免挂环长期摩擦挂孔边缘造成镀层磨损、孔位开裂的问题。

　　表面造型上，每个太阳尖角的侧面做了15度的拔模斜度，完全适配砂型铸造或者小型精密压铸的生产要求，不需要额外做后期的二次机加工就能顺利脱模，外表面的黄色区域是预留的烤漆或者阳极氧化上色位，深色的侧边轮廓是预留的描边或者电镀层位，两种表面处理区域的分界处做了0.2mm的凸台分界，能避免上色过程中出现串色问题，降低后续表面处理的工艺难度。从安装边界来看，挂孔的中心距离零件最顶端的距离为3mm，这个尺寸刚好适配市面上常规的直径20mm以内的钥匙圈、龙虾扣安装，不需要额外加装连接片就能直接装配，挂孔的孔壁做了0.3mm的加厚处理，能承受至少50N的静态拉力，满足日常携带过程中的拉扯强度要求，不会出现挂孔断裂导致饰件丢失的问题。

　　在结构强度校核阶段，针对八个尖角的位置做了受力模拟，当尖角受到10N的侧向冲击力时，最大应力出现在尖角与主体连接的根部，数值为12MPa，远低于常用锌合金铸造材料的屈服强度，日常使用过程中不会出现尖角弯折、断裂的问题。中心的卡扣式镂空造型除了提升视觉辨识度之外，也能在零件跌落的时候起到一定的缓冲作用，镂空区域的形变可以吸收部分冲击能量，避免整体结构出现开裂。另外，整个造型没有倒扣结构，分模面设置在零件厚度方向的中间位置，上下模的合模精度要求控制在0.05mm以内，合模线刚好位于深色侧边轮廓的中间位置，后期经过简单的抛光处理就能完全隐藏合模线，不会影响外观的整体质感。针对批量生产的工艺适配性，整个造型的壁厚均匀控制在3mm，没有出现壁厚突变的位置，避免铸造过程中出现缩孔、缩松的内部缺陷，不需要设置额外的补缩冒口就能实现稳定充型，能有效降低单件的生产周期和生产成本。
