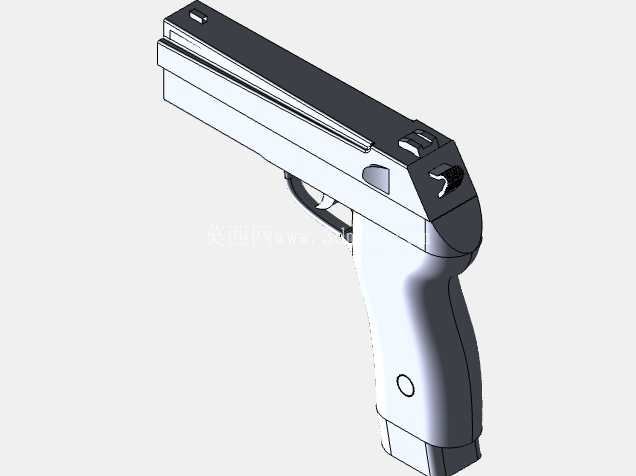

仿真玩具手枪结构设计三维模型

　　该手持玩具枪结构的设计，最初瞄准的是科教演示与休闲玩具场景，可作为机械原理教学的具象演示载体，也能作为拼装类玩具的核心结构件，适配青少年科创实践、玩具DIY组装等实际使用需求，整体结构围绕常规玩具发射机制搭建，没有冗余的复杂构件，完全满足玩具类产品的安全使用要求，不存在尖锐外露结构与高危动能输出设计。从功能特性来看，这套结构实现了玩具枪的扳机联动、击发模拟、握持贴合三大核心功能，扳机与内部阻铁的联动行程经过反复调校，扣动扳机时的阻力曲线符合手持操作的舒适区间，不会出现卡滞或空程过大的问题；握把部分的曲面完全贴合成年与青少年手掌的自然握持弧度，虎口位置做了圆弧过渡处理，长时间握持也不会出现局部压痕；上部的枪身主体做了分件设计，可直接拆分观察内部的传动路径，方便教学场景下的结构拆解演示。

　　设计思路上没有照搬现有制式枪械的复杂结构，而是针对玩具的使用场景做了大幅简化，去掉了所有非必要的金属构件适配位，全部结构可通过常规3D打印工艺制作，装配环节不需要特殊工装，仅靠普通的圆柱销定位即可完成整机组装，各分件的拔模角度统一设置为1.5度，既满足注塑成型的工艺要求，也适配FDM3D打印的成型特性，不会出现打印过程中的悬垂塌边问题。外形尺寸方面，整枪长度控制在210mm范围内，握把最大宽度为32mm，整体高度135mm，所有外露棱边都做了R2以上的圆角处理，不存在划伤风险；安装边界上，内部预留了标准的玩具弹簧安装位，弹簧线径适配0.8mm的常规玩具弹簧，不需要定制特殊规格的弹性元件，各活动部件的配合间隙统一设置为0.2mm，既保证了活动的顺畅度，也不会出现晃动过大的松散感。

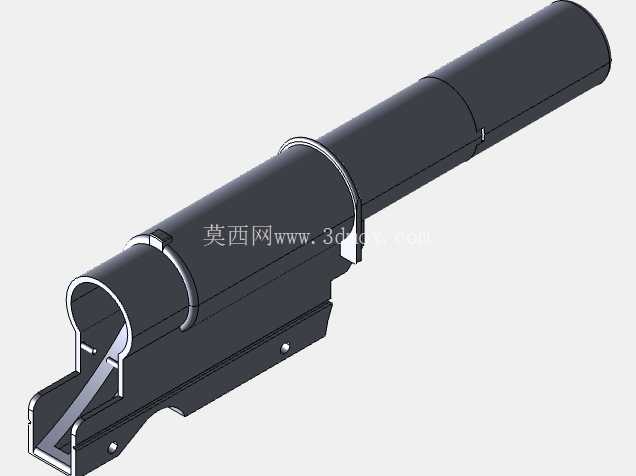

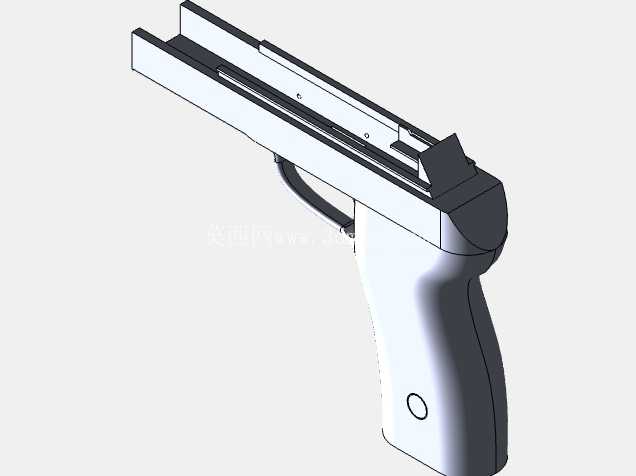

　　结构传动路径的设计上，采用了直动式的击锤联动结构，扳机转动时直接推动阻铁释放击锤，没有多余的传动连杆，大幅降低了装配调试的难度，即使是没有机械装配经验的普通用户，也能按照装配关系完成整机组装；枪身外壳的连接采用卡扣加定位柱的组合方式，不需要额外打螺丝固定，外壳接缝处的错位量控制在0.1mm以内，装配完成后外观整体性强。针对玩具使用过程中容易出现的跌落损坏问题，所有受力部位的壁厚都设置为2.5mm以上，扳机、阻铁等易损件的受力截面做了加强筋处理，反复扣动扳机的疲劳寿命可满足玩具类产品的常规使用要求；握把底部做了平面处理，整枪可以稳定直立放置在水平桌面上，不需要额外的支撑支架。

　　这套结构的分件逻辑充分考虑了小批量生产的便利性，所有零件都可以在常规尺寸的3D打印机上一次成型，不需要拆分打印后拼接，零件的最大外形尺寸不超过200mm，适配绝大多数桌面级3D打印机的成型幅面；各活动关节的转动部位没有设计复杂的轴承安装位，直接采用塑料件自身的摩擦配合，长期使用后的磨损量可通过更换备用零件快速修复，维护成本极低。
