遥控四驱车后减震安装固定支架结构

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1159444
  • 遥控四驱车后减震安装固定支架结构
  • 遥控四驱车后减震安装固定支架结构

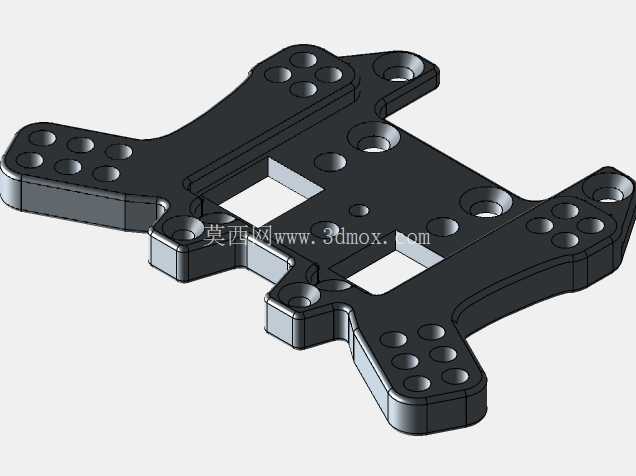

  这款零件是遥控模型四驱车后悬挂系统的核心承载构件,主要承担后减震器上端的固定、悬挂拉杆的定位以及车壳后部的安装支撑作用,在1/10比例越野、短卡类遥控四驱车型中,这类减震塔是承受落地冲击、传递悬挂载荷的关键结构件。日常场地竞速、飞坡越野的使用场景下,后轮着地瞬间的冲击载荷会通过减震器直接传递到该塔架上,因此结构设计上优先考量载荷的均匀分散,避免应力集中导致的部件断裂。从结构布局来看,整体采用对称式延展设计,四个延伸臂上均匀排布多组安装孔位,不同孔位对应不同的减震器安装倾角、悬挂拉杆固定位置,玩家可以根据场地路面情况、操控习惯调整减震的杠杆比,改变悬挂的软硬响应特性,适配跳跃、平跑、碎石路等不同行驶场景。

  中间区域开设的两处方形镂空,并非单纯的减重设计,一方面是为了预留后差速器上部的调整空间,方便玩家不用完全拆解后部结构就能调整差速油浓度、紧固传动螺丝,另一方面也能在车辆翻滚时形成形变卸力的缓冲区,避免硬冲击直接撕裂安装孔位。零件的安装边界完全适配对应车型的后波箱上部定位凸台,底部的两处沉头孔位与波箱上的定位柱过盈配合,安装时不需要额外打磨调整,对准孔位锁入固定螺丝即可完成定位,不会出现安装错位导致的悬挂运动干涉。

  设计时针对减震器安装座做了局部加厚处理,所有孔位边缘都做了0.5mm的凸台加强,避免频繁拆装减震器固定螺丝时出现滑牙、孔位开裂的问题;零件边缘全部做了R1.2的圆角过渡,既消除了加工后的锐边,也能减少应力集中点,在承受侧向冲击时不会从边角处萌生裂纹。考虑到遥控模型车经常在多尘、泥泞的场地使用,结构上没有设计容易积藏泥污的封闭凹槽,所有安装面都做了1°的拔模斜度,沾附的泥水可以在车辆行驶震动中自然脱落,不会堆积在结构缝隙里增加不必要的重量,也避免泥块干结后卡滞悬挂运动行程。

  不同位置的安装孔孔径做了差异化设计,减震器固定孔采用3.1mm的通用孔径,适配市面上绝大多数1/10车型通用的M3减震固定螺丝,拉杆安装孔预留了2.6mm的孔径,可以压入标准的5mm外径球头帽,不需要玩家自行扩孔修改;零件整体的厚度控制在4mm,在保证足够结构强度的前提下,尽可能降低后部结构的重心高度,提升车辆高速行驶时的尾部稳定性,减少过弯时的侧倾幅度。在结构校核阶段,针对飞坡落地的极限载荷做了受力模拟,四个延伸臂的受力路径全部引导至底部与波箱连接的安装基座上,不会出现悬臂结构受力过大断裂的问题,即使是连续高频的跳跃冲击,结构也能保持足够的刚性,不会出现形变导致的减震定位偏移,保证悬挂运动轨迹始终符合设计预期,避免出现轮胎偏磨、减震阻尼异常磨损的问题。
