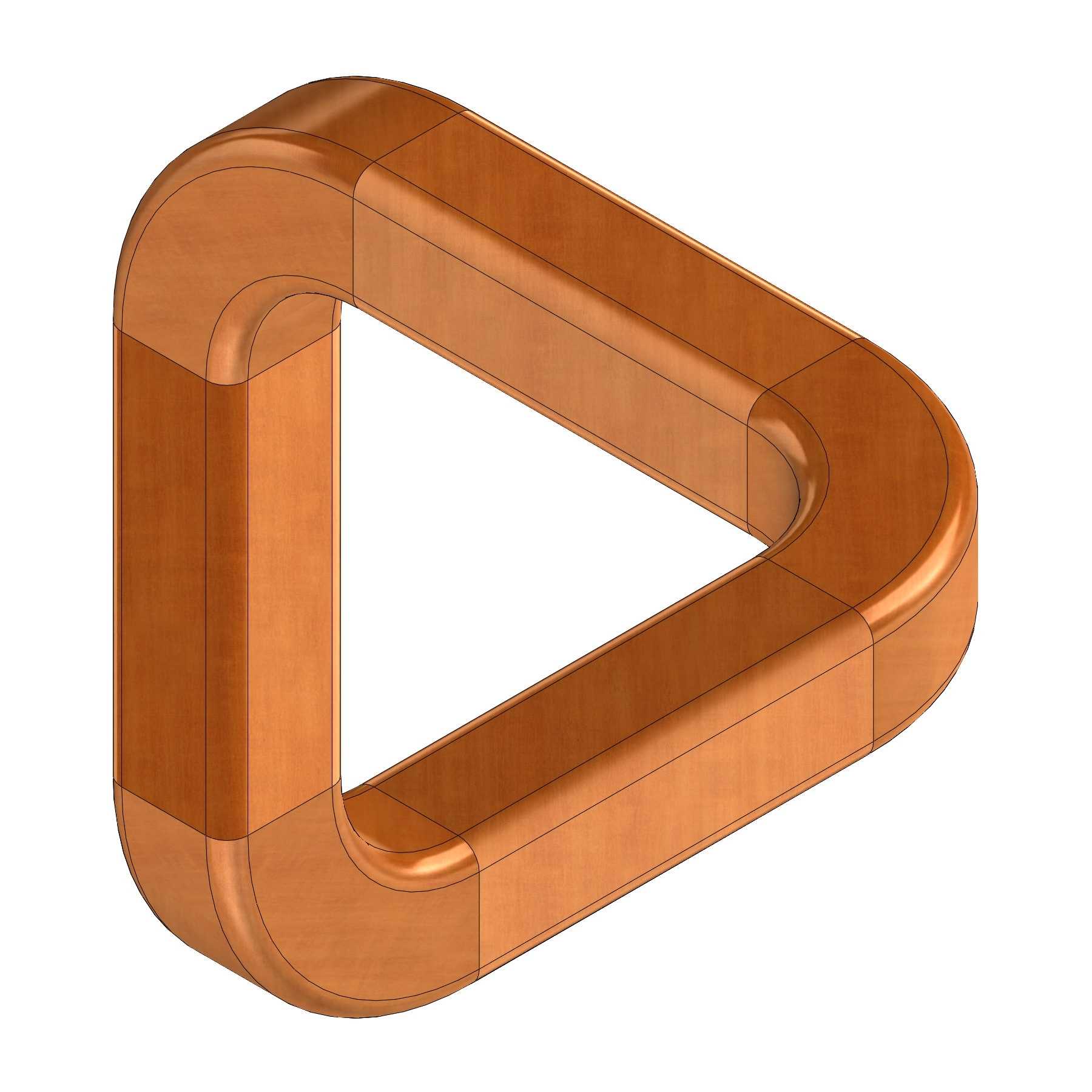

圆角三角形空心环状铜质结构件

这类带圆角过渡的三角形空心环状构件，在低压电气连接、导电汇流排配套结构、小型设备减震限位组件中有着较为广泛的应用场景，尤其是在需要兼顾结构刚性与环形避让空间的装配位置，非圆截面的环形结构相比常规圆环能更好适配三角形排布的安装点位，减少多余的结构冗余。从实际使用角度看，该构件采用等截面闭环设计，三个转角位置全部做了大半径圆弧过渡，不存在尖锐的直角棱边，一方面能避免装配过程中划伤操作人员或相邻线缆、绝缘部件，另一方面在承受周向挤压或径向拉扯载荷时，圆角位置的应力集中系数远低于直角结构，能大幅降低长期受载下的开裂风险，适合用在有一定振动工况的设备连接部位。

设计过程中首先要确定三个直边段的长度比例与转角半径的匹配关系，要保证整个环的截面宽度全程保持一致，不能出现转角位置截面突然变宽或变窄的问题——如果是作为导电连接件使用，等截面设计能保证电流密度均匀，避免局部电阻过大引发的发热问题；如果是作为结构限位环使用，等截面能保证各个位置的抗变形能力一致，受力时不会在薄弱位置先发生形变。建模时先绘制三角形的中心轨迹线，三个顶点位置用相切圆弧替代原有的尖角，保证轨迹线全程顺滑无拐点，再沿着轨迹线扫描矩形截面，截面的内外圆角要和整体转角的曲率做适配，避免扫描过程中出现特征自交或者壁厚不均的问题，最后对所有外露棱边做小圆角倒角处理，去除加工过程中可能产生的毛刺飞边。

从安装边界来看，该构件的内孔为带圆角的三角形通孔，可穿过同形状的安装基座或者排布成三角形的三组管线，外轮廓的三个直边面可作为定位基准面，和配套的卡槽配合实现周向防转，不需要额外增加定位销或者紧定螺钉就能限制构件的转动自由度。构件的轴向厚度可根据实际承载需求调整，作为导电件使用时厚度要根据额定载流量计算，保证足够的导电截面积，降低通电温升；作为结构减震件使用时，可在环的空心位置嵌入弹性橡胶垫，利用三角形环的三个直边均匀传递载荷，相比圆形环能提供更稳定的三向支撑，不会在受力时发生随意转动偏移。

在铸造生产环节，这种闭环等截面结构的充型流程比较顺畅，金属液从浇道进入后能沿着环形轨迹平稳填充整个型腔，不容易出现卷气、冷隔的缺陷，三个圆角位置的壁厚均匀，凝固过程中的收缩量一致，配合合理的冒口设置就能避免缩松缩孔问题，后续机加工余量也比较小，只需要处理两个端面和安装配合面即可，能有效控制生产加工成本。实际装配时要注意，该构件的三个直边的平行度、相邻边的夹角公差需要控制在合理范围内，如果是和配套的三角形卡槽配合，间隙量要根据使用工况调整：导电连接场景下间隙要尽量小，降低接触电阻；减震缓冲场景下可预留适当间隙，给弹性变形留出空间。另外构件的表面粗糙度不需要过高，除非是有滑动配合的需求，常规铸造后做喷砂或者钝化处理即可，铜质材料本身的耐腐蚀性较好，在常规室内环境下不需要额外做表面镀层处理就能满足使用要求，如果是在潮湿或者有腐蚀介质的环境下使用，可根据需求做镀锡或者镀镍处理，提升抗氧化能力。
