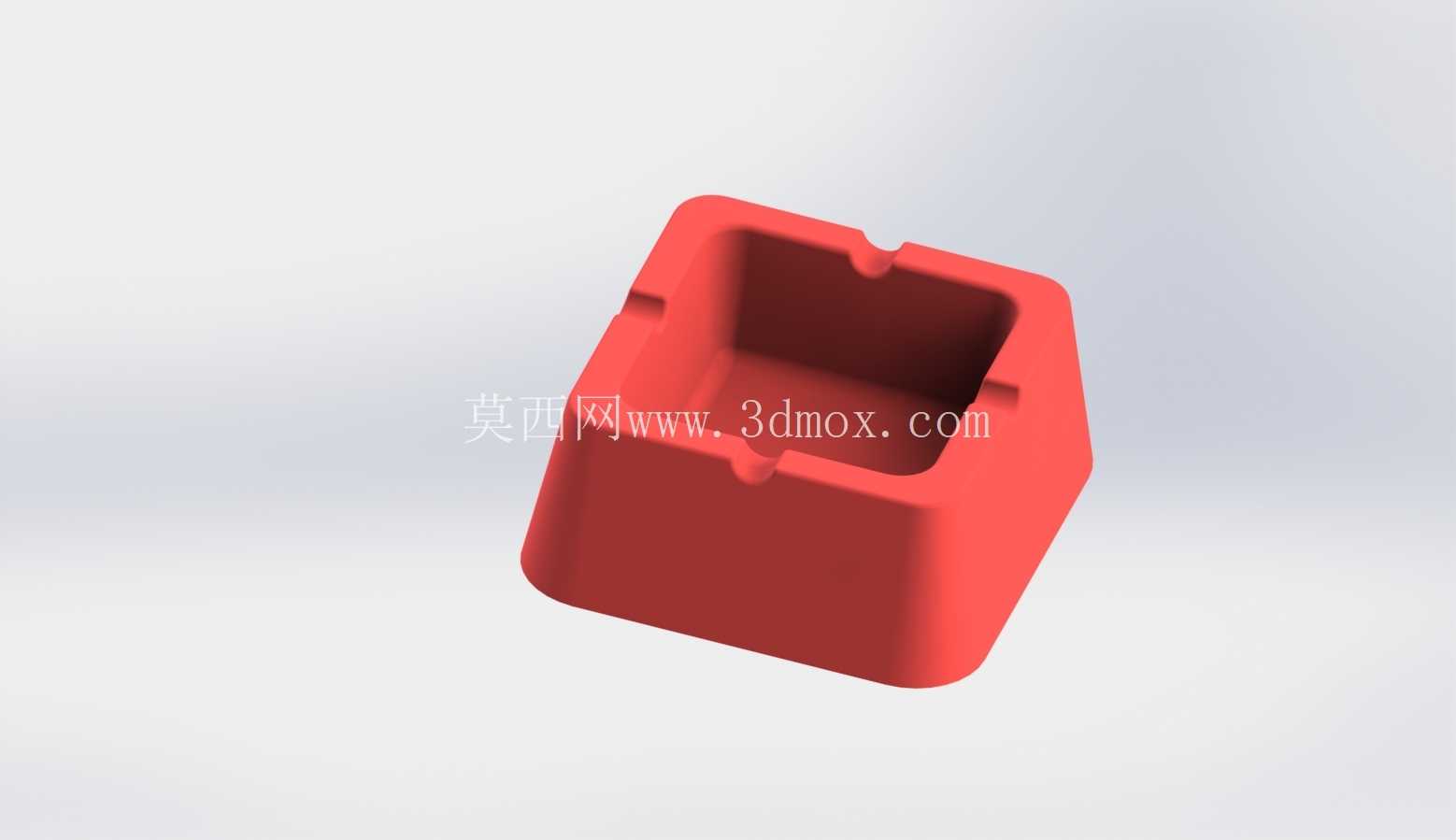

方形带槽圆角红塑烟灰缸结构设计

日常办公与休闲场景中，桌面烟具的结构合理性直接影响使用体验与清洁维护效率，这款方形带槽圆角烟灰缸的结构设计，完全围绕桌面使用的实际需求展开。从使用场景来看，这类烟具主要放置于办公室工位、会客洽谈区、家庭客厅茶几、休闲餐饮门店桌面，需要兼顾放置稳定性、烟支承托可靠性、烟灰收纳密封性以及清洁便捷性，同时要避免尖锐边角带来的磕碰风险，适配多数常规桌面的摆放空间。

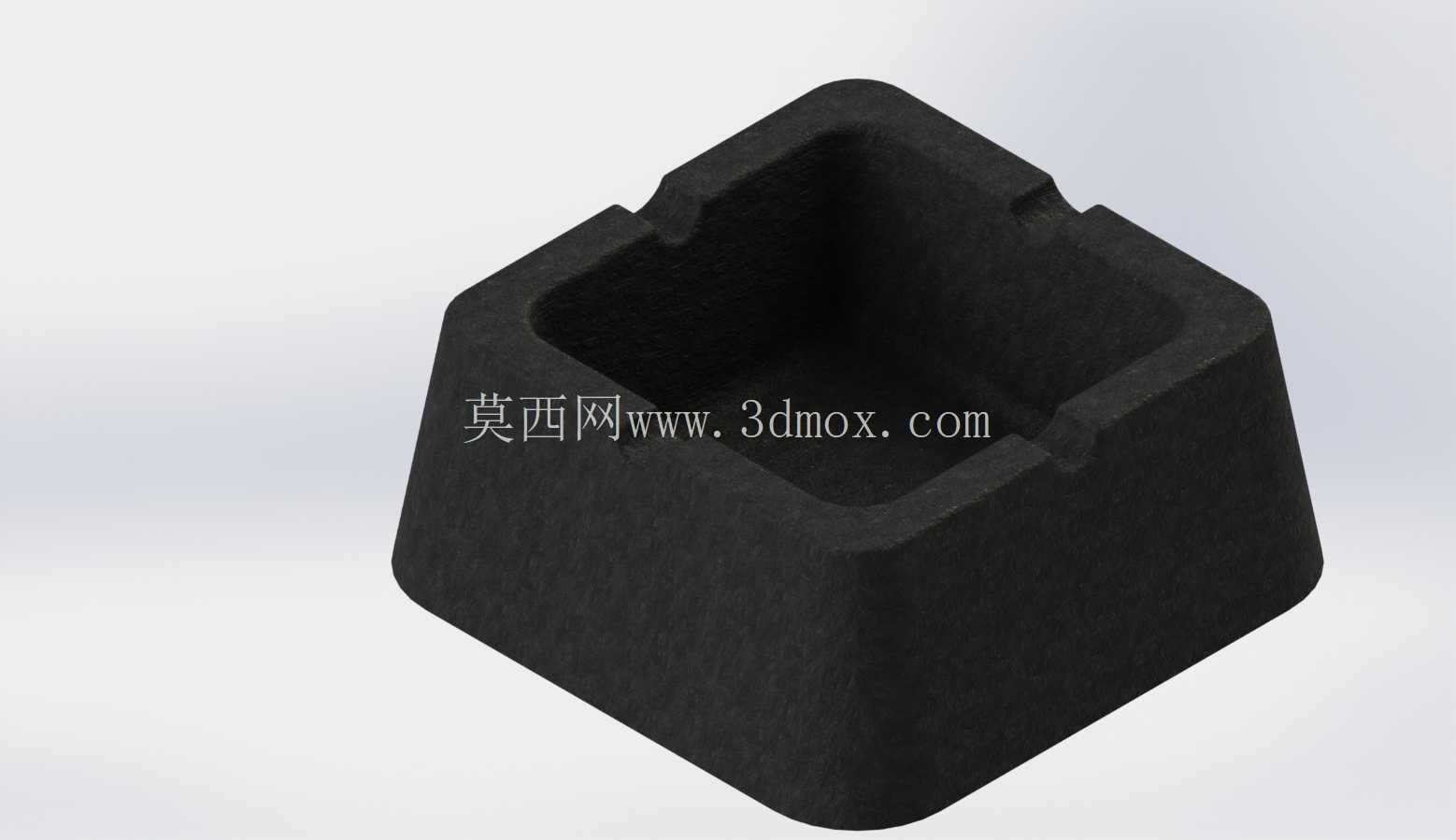

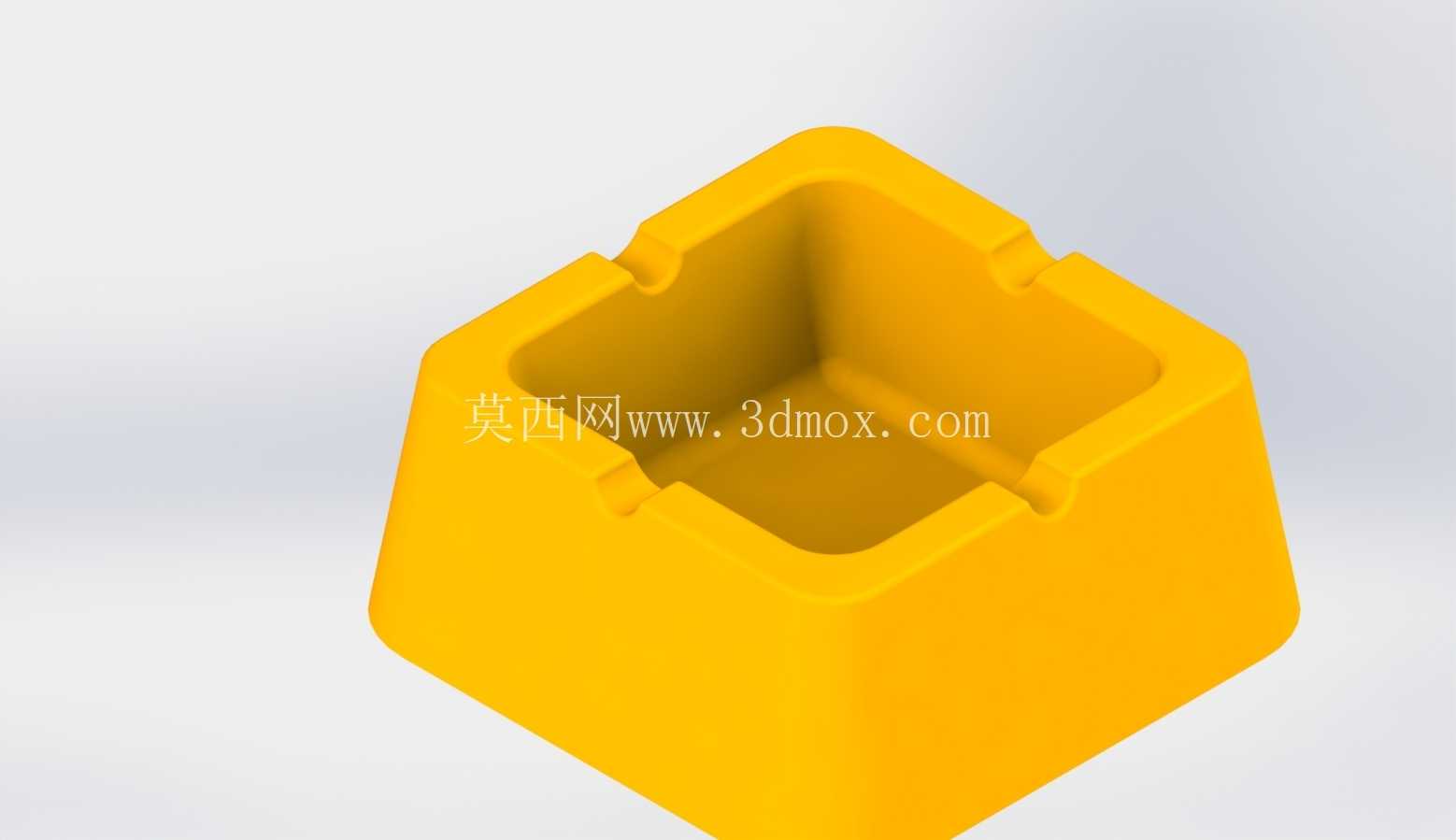

整体外形采用近似方形的收腰式腔体结构，底部尺寸略小于顶部开口尺寸，形成上宽下窄的微锥度腔体，这种结构一方面能够降低整体重心，提升放置在光滑桌面时的抗侧翻能力，即使桌面受到轻微碰撞，缸体也不容易倾倒洒落烟灰；另一方面，微锥度的内壁结构在注塑脱模阶段能够减少脱模阻力，降低生产过程中内壁拉伤的概率，同时日常清洁时，内壁的烟灰残留能够顺着锥面滑落到缸底，不会在侧壁形成难以清理的积灰死角。顶部开口的四个边角位置，分别设置了内凹式烟支卡槽，卡槽的弧度与常规直径8mm的卷烟外圆完全匹配，烟支放置在卡槽上时，能够形成稳定的三点支撑，不会因为轻微的桌面震动滚落，卡槽的深度设计为5mm，既能够保证烟支的卡合稳定性，又不会因为槽深过大导致烟支熄灭，同时卡槽位置做了0.5mm的圆角过渡，避免取放烟支时刮破卷烟纸。

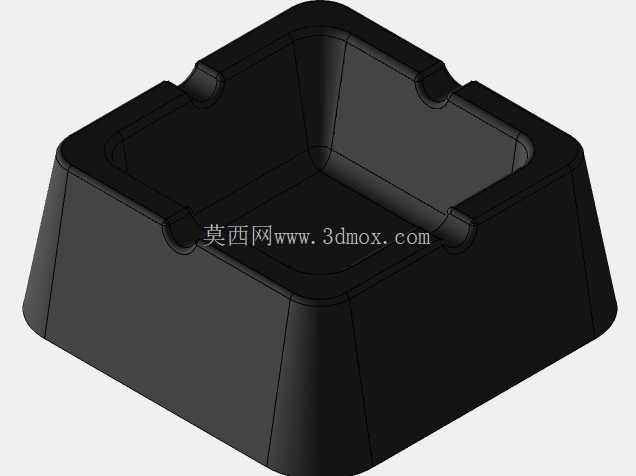

缸体的所有外露棱边全部做了R3-R5mm的圆角处理，没有任何尖锐的直角结构，一方面能够避免日常使用时磕碰划伤使用者的手部，另一方面圆角结构能够提升塑料件的结构强度，减少注塑冷却过程中棱角位置的应力集中，降低长期使用后边角开裂的风险。缸体的壁厚设计为均匀2.5mm，整个腔体的壁厚偏差控制在±0.2mm以内，避免注塑过程中因为壁厚不均导致的缩痕、翘曲变形问题，保证缸体底部的平面度，放置时不会出现晃动感。缸体的内部深度设计为45mm，能够容纳常规使用场景下3-5天的烟灰存量，不需要频繁倾倒清理，同时深度足够避免开窗通风时气流将烟灰从缸内吹出，减少桌面清洁工作量。

从安装与摆放边界来看，这款烟灰缸的最大外轮廓尺寸为80mm×80mm×50mm，占用桌面面积极小，即使是狭小的办公工位桌面，也能够轻松放置，不会和水杯、文件、键盘等物品产生空间冲突。底部设计了一圈宽度2mm的微凸支撑边，支撑边的平面度公差控制在0.1mm以内，保证缸体和桌面接触时的稳定性，同时支撑边略高于缸底平面0.3mm，即使缸底残留有少量清洁水渍，也不会直接和桌面接触，避免长时间放置在木质桌面时留下水渍印。

设计过程中还充分考虑了不同使用场景的适配性，缸体的开口边缘做了1mm的外翻边结构，一方面能够提升开口位置的结构强度，拿取时手部握持外翻边位置更加顺手，另一方面外翻边能够阻挡部分飘散的烟灰，避免烟灰从缸口边缘飘落到桌面。烟支卡槽的位置距离缸体内壁有10mm的间距，烟支燃烧端处于缸体内部正上方，燃烧产生的烟灰会完全落入缸内，不会掉落到桌面或者缸体外壁上。整个结构没有多余的复杂曲面，建模过程中所有特征全部采用参数化设计，后续如果需要调整尺寸适配不同的使用需求，比如加大缸体尺寸用于多人会客场景，或者缩小尺寸用于个人便携使用，只需要修改对应的草图参数就能够快速完成模型调整，不需要重新构建特征。同时均匀壁厚与大圆角的设计，也适配注塑、3D打印等多种加工工艺，不管是小批量定制还是大批量量产，都能够快速实现生产落地。
