桌面趣味压力测试互动装置结构设计

这款桌面互动式压力测试装置，最初的设计定位是面向3D打印爱好者的拼装类趣味作品，同时也可作为基础力学演示教具使用，适配创客空间、中小学科创课堂、桌面休闲场景的使用需求。装置核心功能是通过杠杆传动结构，将使用者施加在脚踏位置的按压力传递至顶部指示端，通过顶部红色端帽的抬升高度直观反馈施力大小，实现压力大小的可视化趣味展示，无需额外电子元件即可完成力的传递与反馈，纯机械结构的设计也大幅降低了制作与维护门槛。

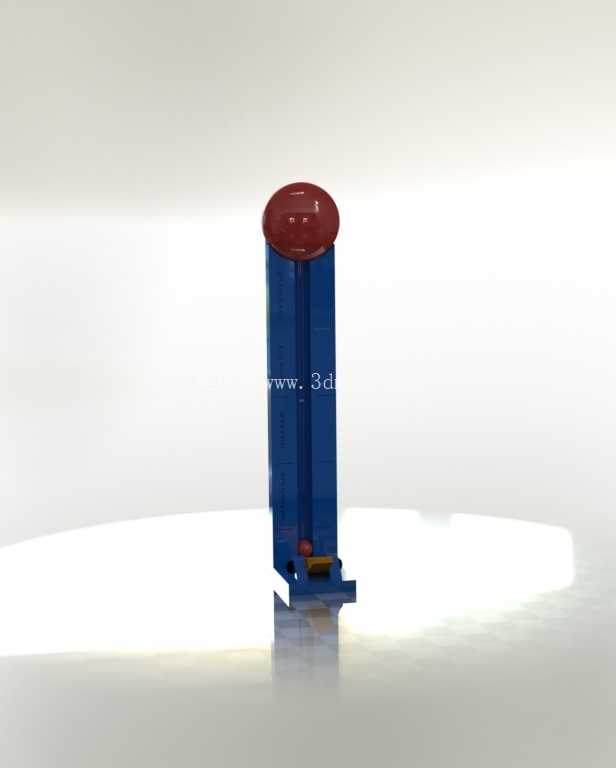

从结构设计逻辑来看，整体采用立式立柱布局，主体支撑结构为两根平行的竖向导向立柱，既作为装置的外观主体，也为内部传动杆提供直线运动的导向约束，避免传动过程中出现卡滞、偏斜的问题。传动核心采用中部杠杆销铰接的杠杆结构，下端受力端延伸至底座前方的脚踏位置，施力时踩压脚踏板即可带动杠杆绕中部销钉转动，杠杆上端连接竖向传动顶杆，将杠杆的摆角位移转化为顶杆的直线向上位移，最终推动顶部的红色半球形端帽沿立柱上端的导向孔抬升，施力越大端帽抬升高度越高，松开施力后依靠端帽与顶杆的自重即可实现自动复位，无需额外加装复位弹簧，简化了整体零件数量。

底座部分采用一体化平底设计，底部为平整的安装接触面，可直接放置在平整桌面使用，无需额外固定，底座内部预留了两个销钉的安装定位槽，两个销钉采用过盈配合加粘接的方式固定，作为杠杆结构的下部限位与支撑，避免杠杆受力时出现横向窜动。杠杆中部的铰接销钉同样采用粘接固定，与杠杆上的铰接孔采用小间隙配合，既保证杠杆可以灵活转动，又不会出现过大的配合旷量，影响力传递的线性度。

从安装边界与尺寸适配来看，整体结构采用紧凑的立式设计，占用桌面面积不超过常规水杯的投影范围，竖向高度适配普通桌面置物架的层间高度，不会占用过多桌面空间。所有零件均采用无倒扣的结构设计，可直接通过FDM3D打印机打印制作，无需添加支撑结构，打印完成后仅需对配合面进行简单的打磨去除毛刺即可完成装配，装配过程不需要复杂工具，仅需使用常用的瞬间胶即可完成销钉部位的粘接固定，普通爱好者可在半小时内完成全部装配工作。

在实际使用场景中，除了作为休闲解压的桌面玩具外，也可用于科创教学中演示杠杆原理、力的传递与位移转换等基础力学知识点，学生可通过实际按压操作直观感受力臂长度与施力大小、输出位移之间的关系，相比纯理论讲解具备更强的互动性。同时该结构也可作为3D打印入门的练习案例，结构涵盖了导向配合、铰接传动、粘接装配等常见的机械结构连接方式，建模难度适中，适合初学者练习参数化建模、配合公差设置等基础技能。

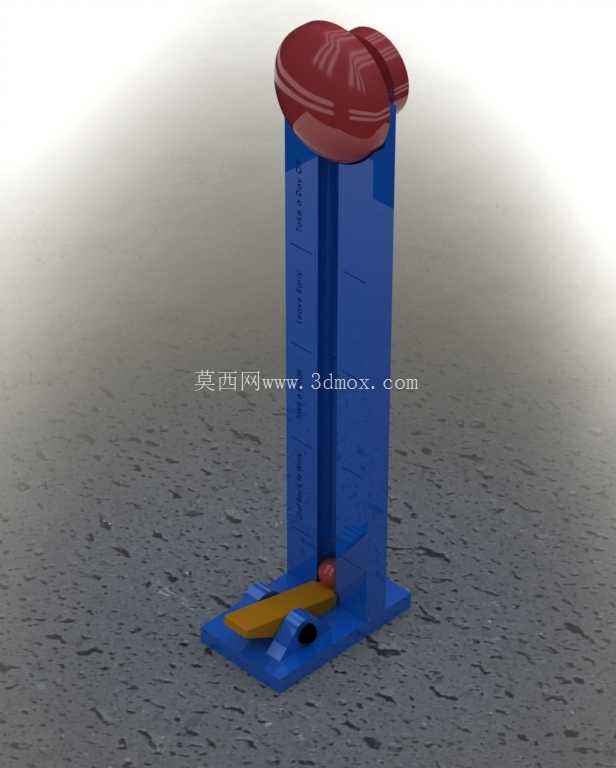

结构细节设计上，顶部的红色半球形端帽采用大圆角设计，既提升了视觉辨识度，也避免了尖锐边角带来的使用安全问题；脚踏位置采用倾斜的黄色踏板设计，符合人体工学的施力角度，按压时手指或脚掌施力更加舒适；立柱表面预留了刻度标识的位置，使用者可自行粘贴刻度条，实现压力大小的半定量测量，拓展装置的实用功能。所有配合部位的公差均按照FDM打印的工艺特性设置，预留了0.2mm的装配间隙，即使打印精度存在小幅误差也可顺利装配，不会出现过紧无法组装或者过松旷量过大的问题。
