迷你玩具吉普车压铸铸造结构设计

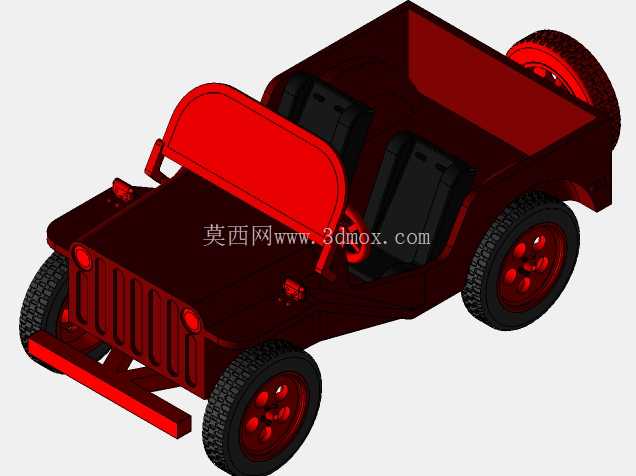

这套迷你玩具吉普车的铸造结构设计，核心面向压铸量产的玩具生产场景，适配小型锌合金压铸工艺的成型边界，整体结构围绕小尺寸玩具的装配、把玩安全性与成型工艺性做了多轮优化。从实际使用场景来看，这类小尺寸玩具车主要面向低龄儿童桌面把玩、场景摆件搭配的需求，因此结构设计上首先规避了细小易脱落的凸起构件，所有外露棱边都做了R0.8以上的圆角过渡，避免尖锐边角造成划伤，同时整车的重心布置经过反复调整，将重量集中在车身下部的底盘区域，保证推行过程中不易侧翻，符合玩具类产品的实际使用要求。

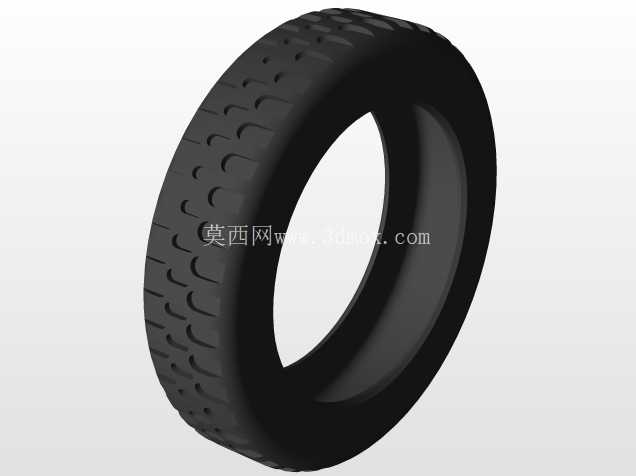

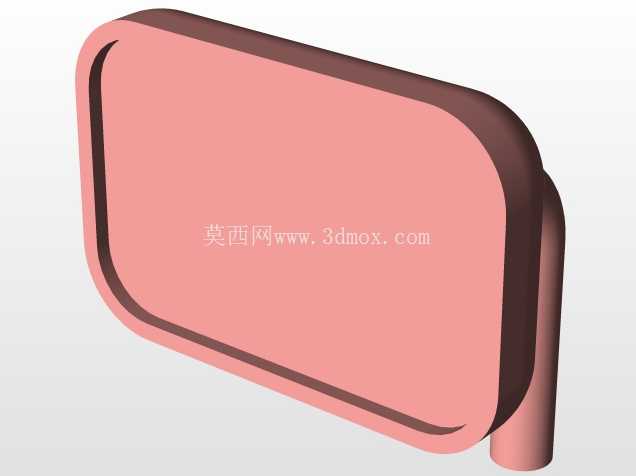

从功能特性上看，该结构预留了标准玩具轮轴的安装孔位，四个车轮的安装同轴度公差控制在0.1mm以内，保证车轮转动顺畅无卡滞，前挡风区域采用一体式凸起结构，无需额外粘接配件，减少后续装配工序；车身内部预留了两个座椅的成型型腔，一体铸造成型后无需二次加工即可呈现座舱结构，车尾的备用轮胎安装位采用凸台定位结构，装配时可直接卡入配套的塑料备胎件，不需要额外螺丝固定，适配玩具生产快装快配的流水线要求。

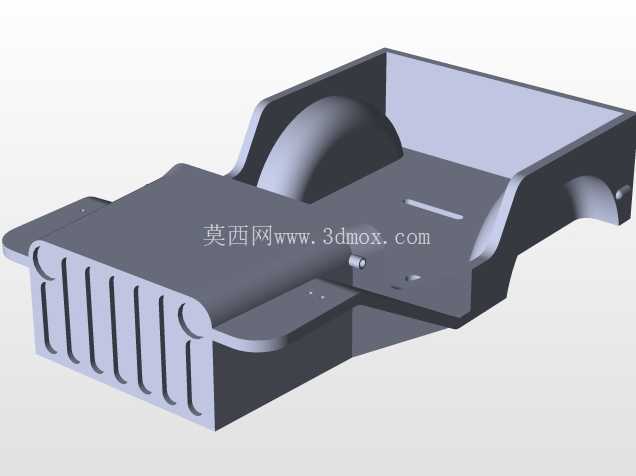

设计思路上，首先结合压铸工艺的成型特点，将整车的拔模斜度统一设置为1.5度，所有内部型腔的转角都做了圆角过渡，避免压铸过程中出现应力集中导致的模具开裂或者铸件冷隔缺陷；车身外壳的壁厚均匀控制在1.2mm，既保证铸件成型时金属液充型顺畅，不会出现缺料、浇不足的问题，也能控制单件铸件的重量，符合小玩具的重量要求，避免过重导致儿童把玩时砸伤。分模面设置在车身侧面的水平中分位置，将车身的外观面全部放在定模侧，保证外观面的成型光洁度，动模侧布置内部型腔与顶针位置，顶针点位全部设置在车轮安装凸台、底盘边缘等非外观区域，避免顶针痕迹影响产品外观。

外形尺寸与安装边界方面，该铸件整体长度控制在120mm，宽度55mm，高度50mm，属于小型压铸铸件，适配160吨级小型压铸机的生产模架尺寸，模架可采用标准150*150mm的龙记模架，降低模具制造成本。轮轴安装孔的直径为2.2mm，深度3mm，适配直径2mm的标准玩具铁轴，车轮安装后两侧轮距为48mm，轮轴突出车身的长度控制在1mm以内，避免轮轴外露造成安全隐患。车身底部预留了0.5mm深的定位凹槽，后续装配底盘盖板时可直接定位粘接，不需要额外做治具定位，提升装配效率。

在铸造工艺性的细节处理上，车身前部的格栅结构采用等宽的凸筋设计，凸筋宽度1mm，高度1.5mm，拔模斜度适当加大到2度，避免压铸时粘模；车灯位置的圆形凸台高度0.8mm，边缘做R0.5圆角，既保证成型清晰，也不会因为凸起过高在脱模时被拉坏。车身侧面的脚踏位置采用内凹结构，深度0.6mm，不会影响拔模，同时能增加车身的细节层次感。整个铸件没有设计倒扣结构，全部结构都可以通过前后模直接开模成型，不需要额外的抽芯机构，大幅简化了模具结构，降低模具的制造成本与后期维护成本，适配小批量玩具产品的生产投入控制。

从实际生产验证的角度，这套结构在充型模拟中，金属液从底盘位置的浇口进入后，可以在0.3秒内充满整个型腔，卷气风险区域集中在车尾备胎凸台位置，因此在该位置设置了深度0.3mm的排气槽，可有效排出型腔内的气体，避免铸件出现气孔缺陷。冷却水路布置在车身外观面的背面，距离型腔表面15mm，保证铸件冷却均匀，不会出现局部收缩凹陷的问题，尤其是车顶、引擎盖等大平面区域，冷却水路的间距控制在20mm以内，保证大平面的成型平整度，避免出现缩水痕影响外观。
