Q版卡通自卸式玩具卡车结构设计

这款Q版自卸玩具卡车的结构设计，核心围绕低龄儿童玩具的安全使用场景展开，同时兼顾铸造模具开模的工艺可行性，在造型简化与功能还原之间找到了合适的平衡点。从实际使用场景来看，该类玩具主要面向3-6岁学龄前儿童，日常使用场景包含室内沙地玩耍、桌面把玩、户外轻量携带，因此结构设计上首先规避了所有尖锐棱角，整车所有外露棱边均做了R3以上的圆角过渡，避免儿童玩耍时出现磕碰划伤的风险。

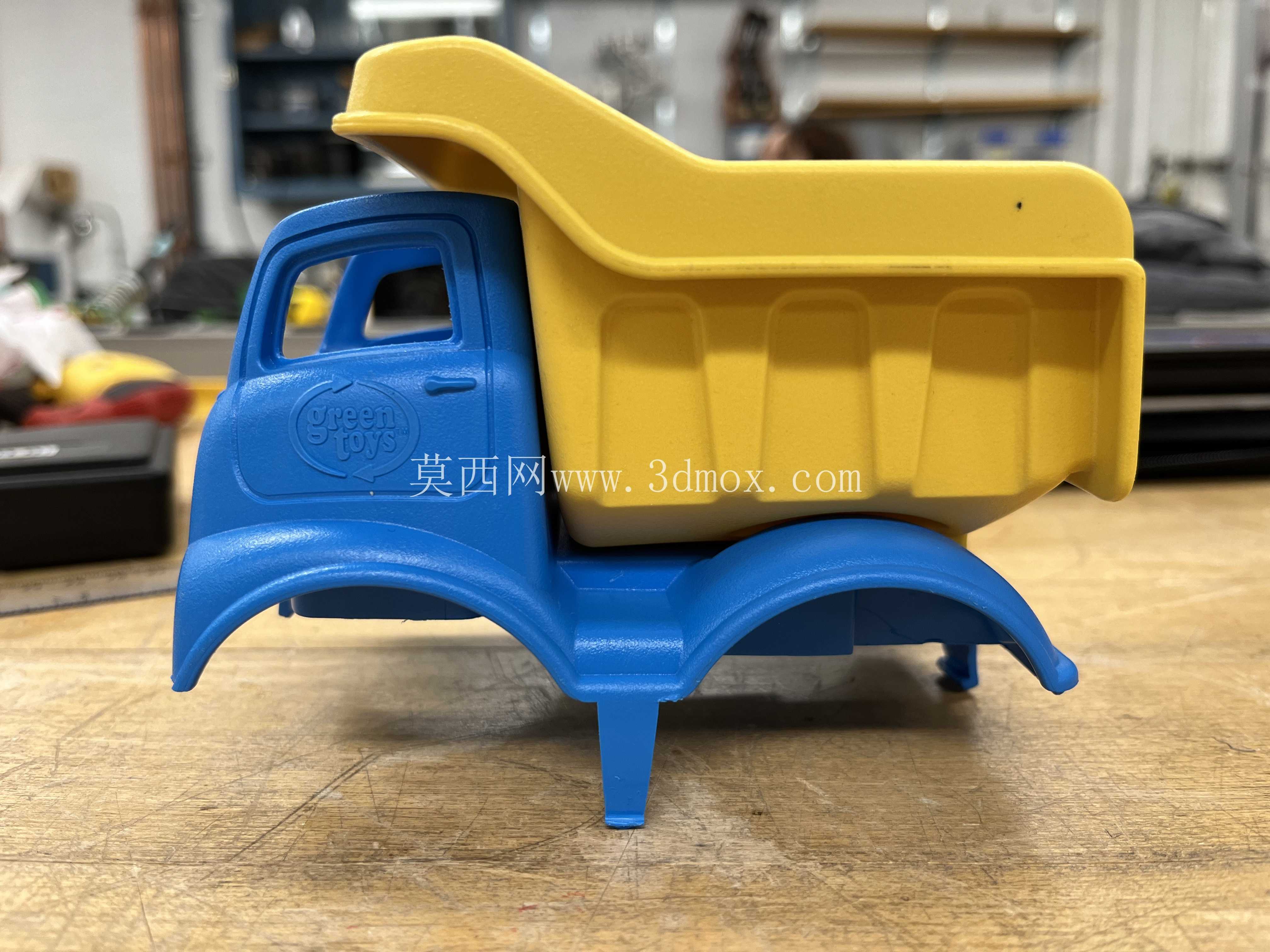

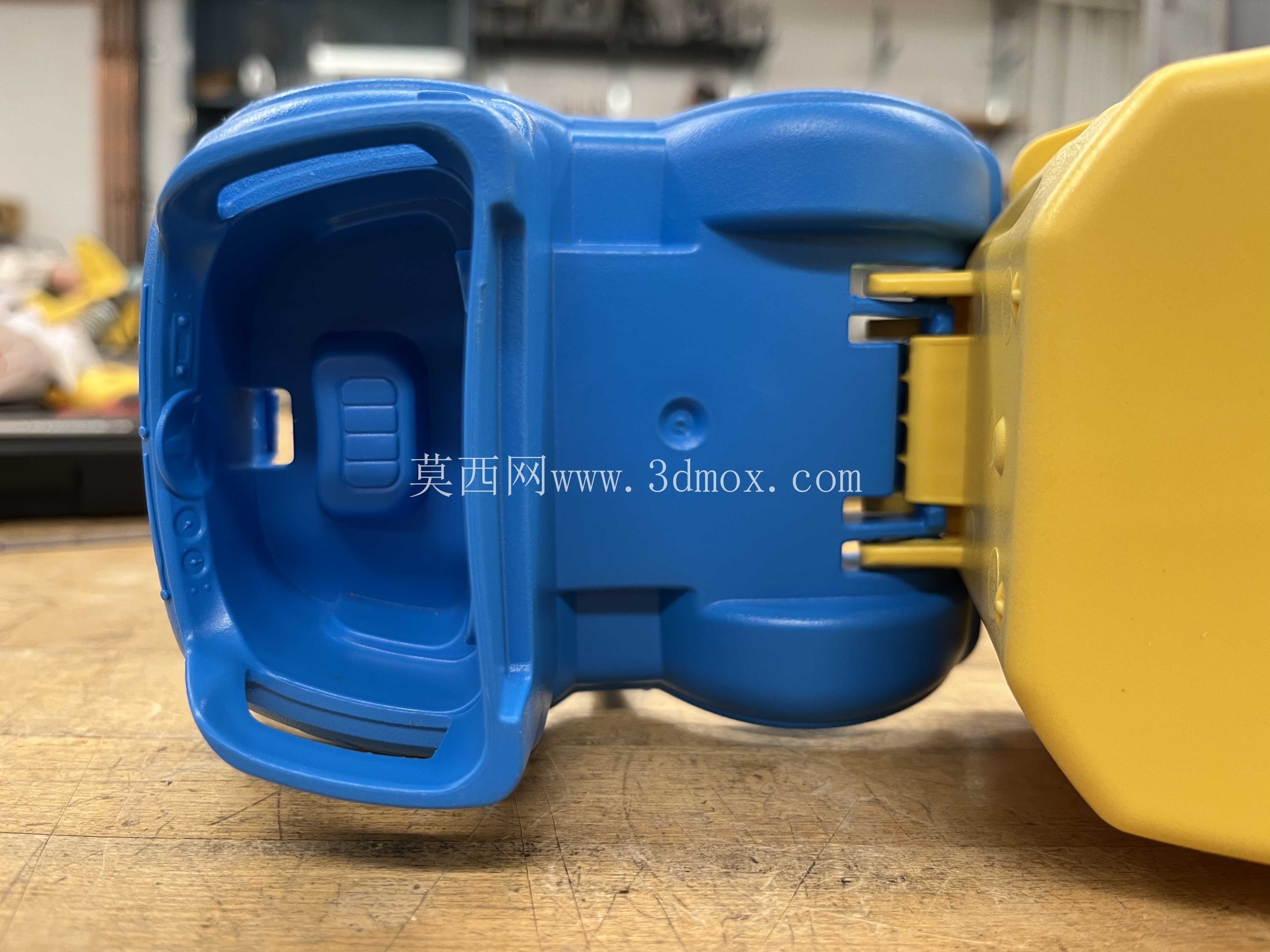

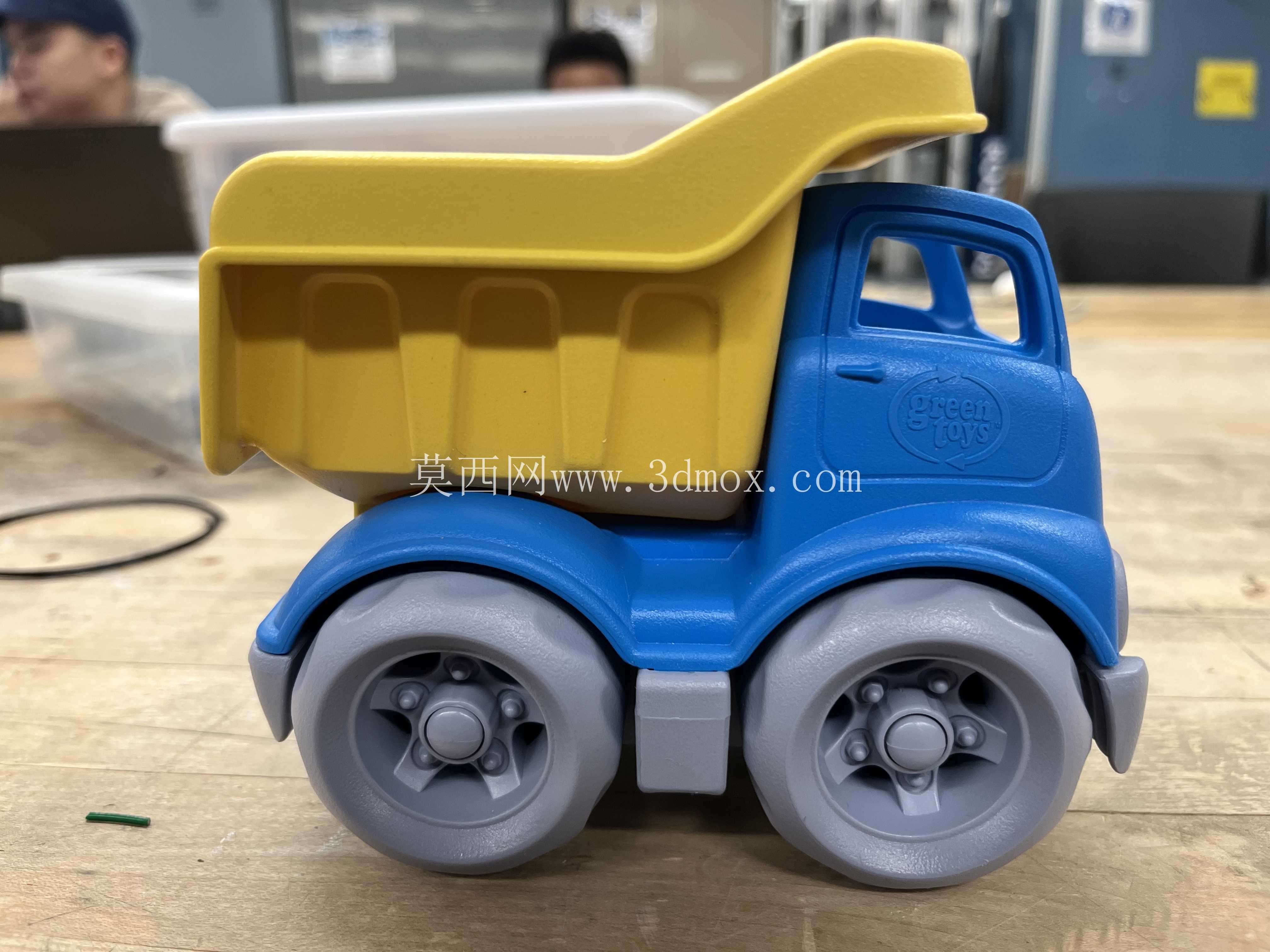

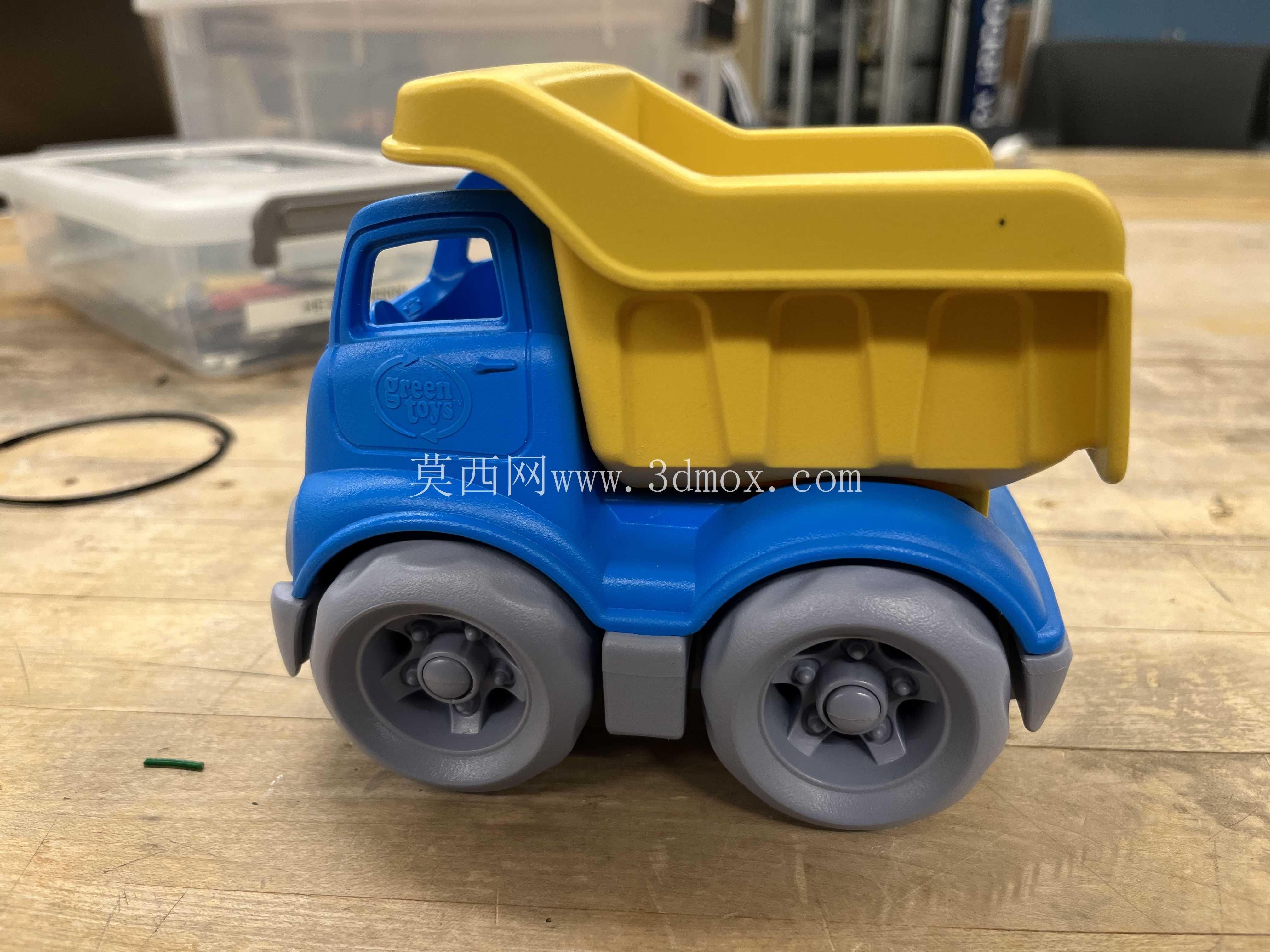

功能特性层面，这款玩具保留了真实自卸卡车的核心功能逻辑，车斗与底盘之间设置了简化的铰接转轴结构，无需额外复杂连杆机构，仅靠手动抬升车斗尾部即可实现车斗前倾卸料的动作，操作阻尼经过调校，既不会因为过松导致车斗随意晃动，也不会因为阻尼过大让低龄儿童无法操作。车轮部分采用了大直径宽胎面设计，胎面做了简化的防滑纹理，既提升了沙地、地毯等不平整接触面的通过性，也增大了车轮与地面的接触面积，降低行驶过程中侧翻的概率。车轮与车轴之间采用间隙配合，无需额外安装轴承，依靠塑料件自身的耐磨特性即可满足长期转动的使用需求，装配时直接通过车轴端部的倒扣结构实现轴向限位，省去了额外的紧固件，既降低了装配成本，也避免了小零件脱落造成的误食风险。

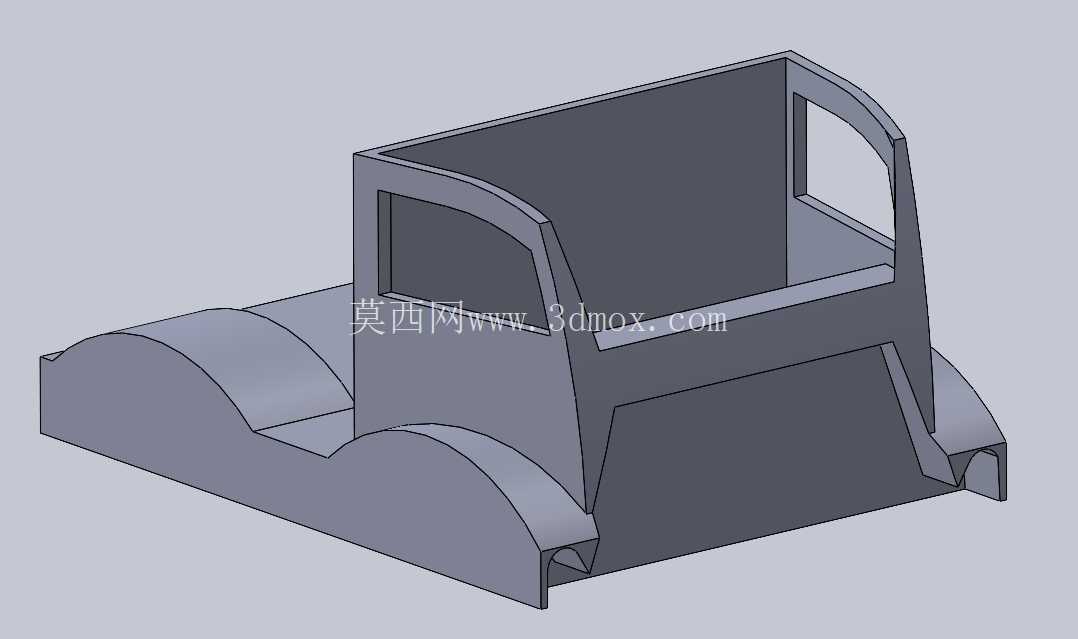

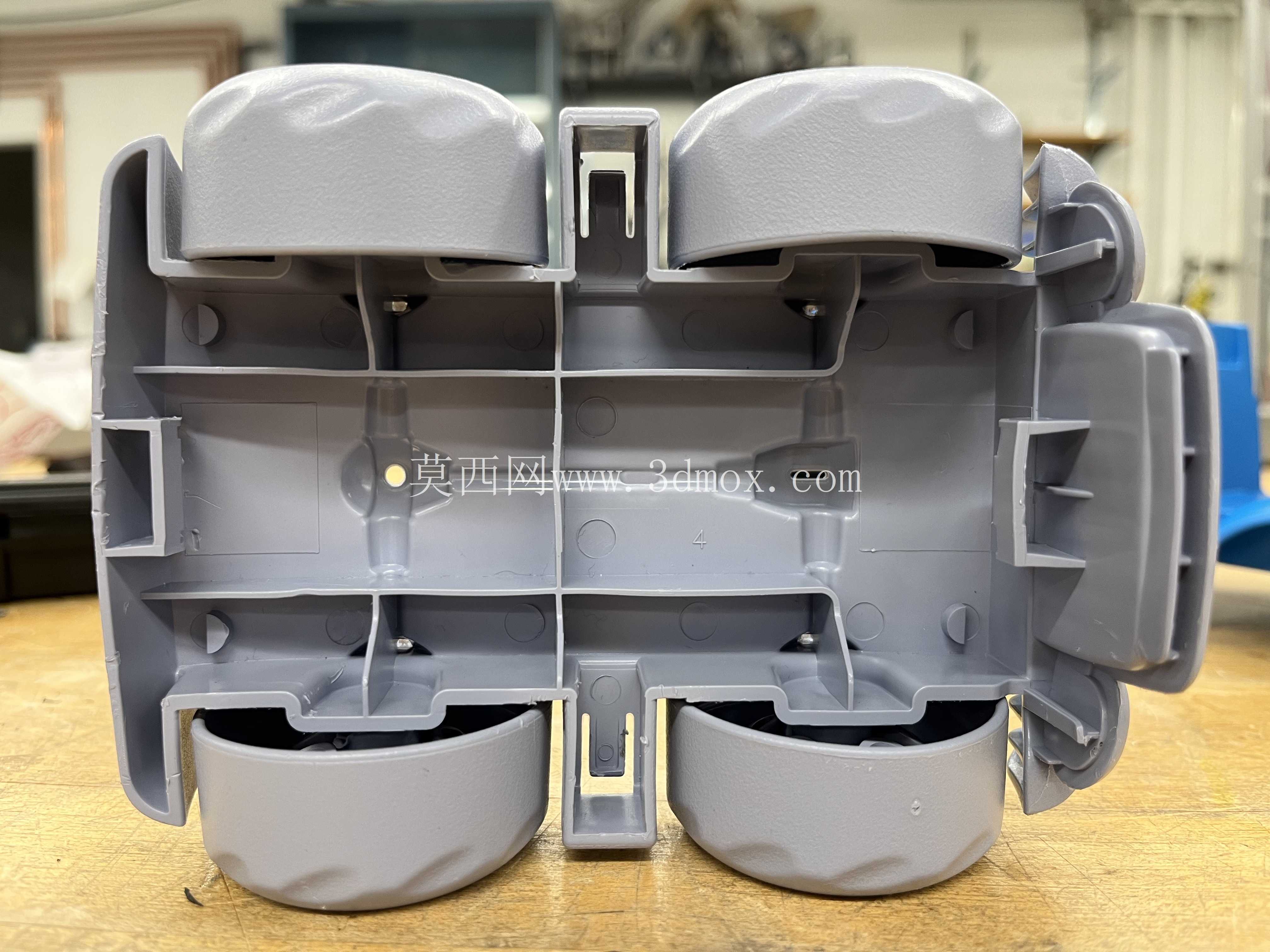

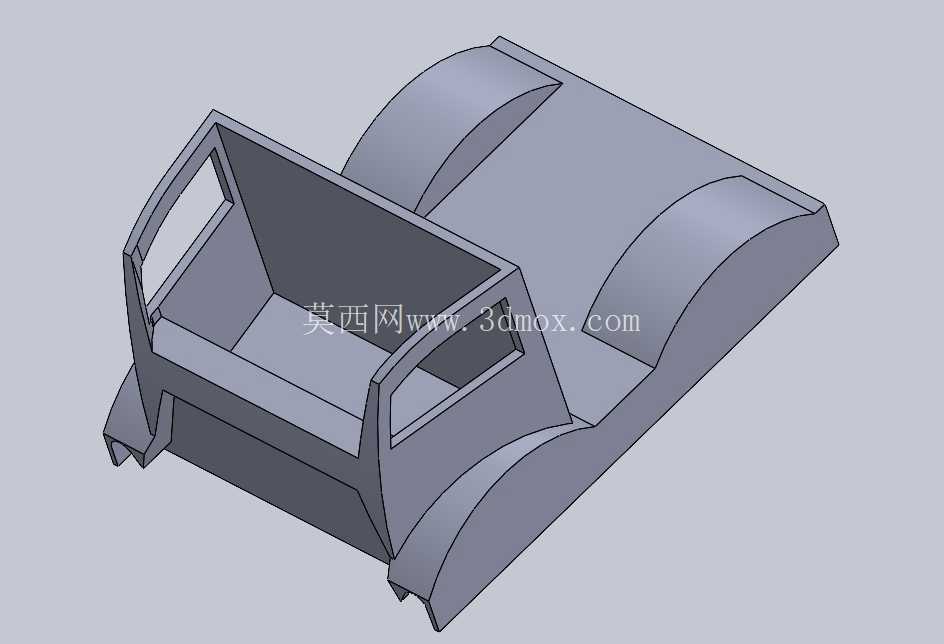

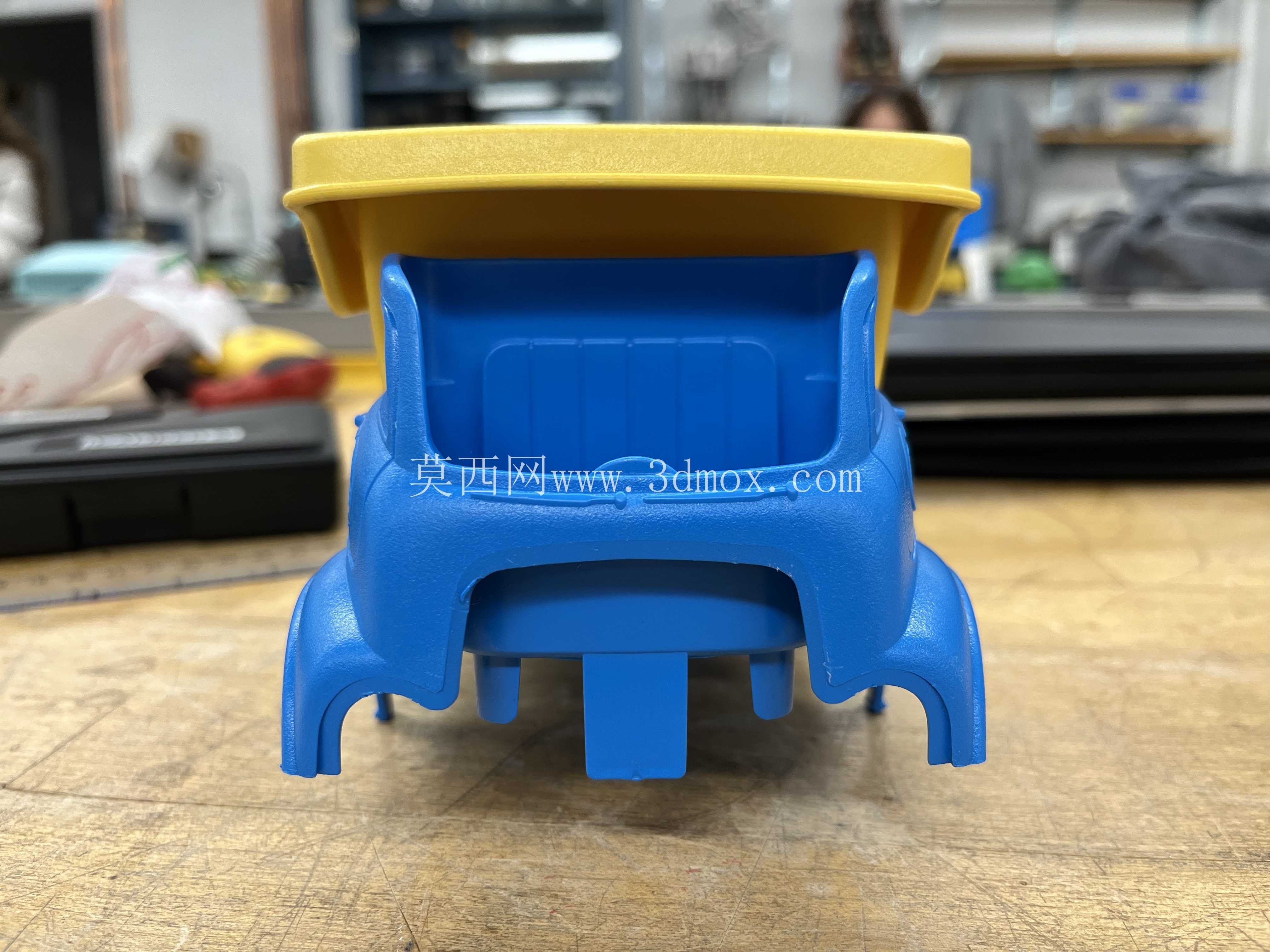

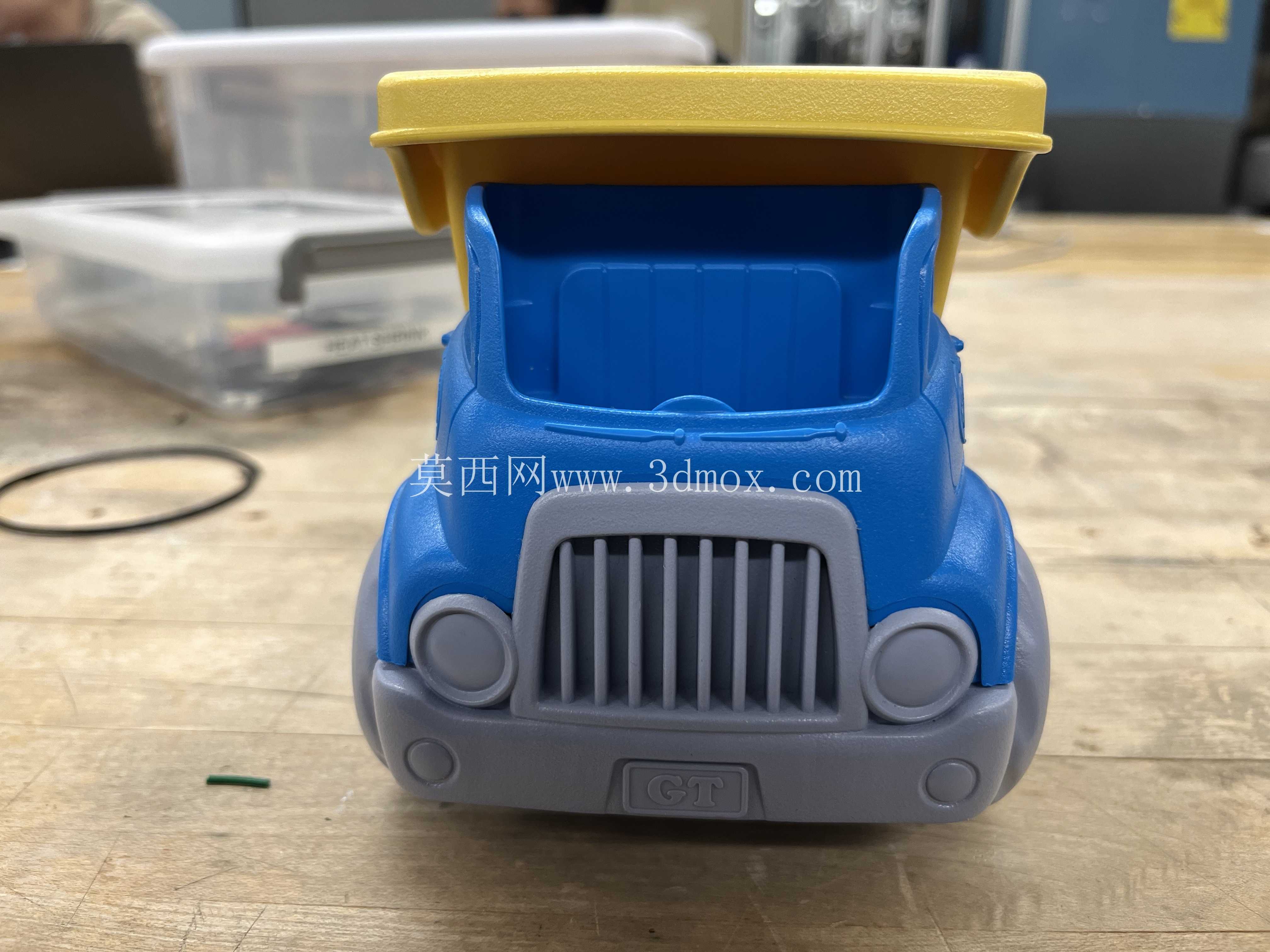

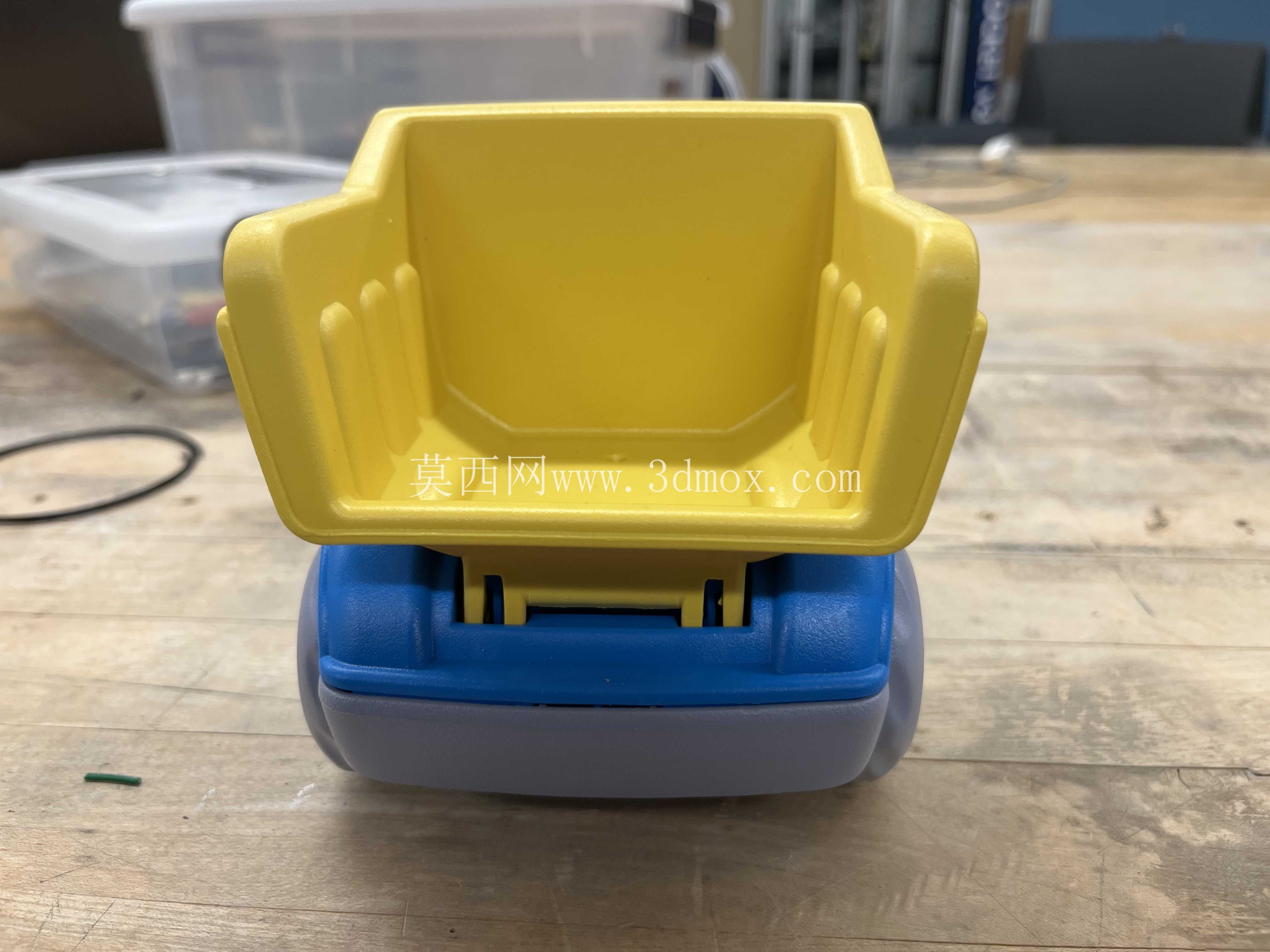

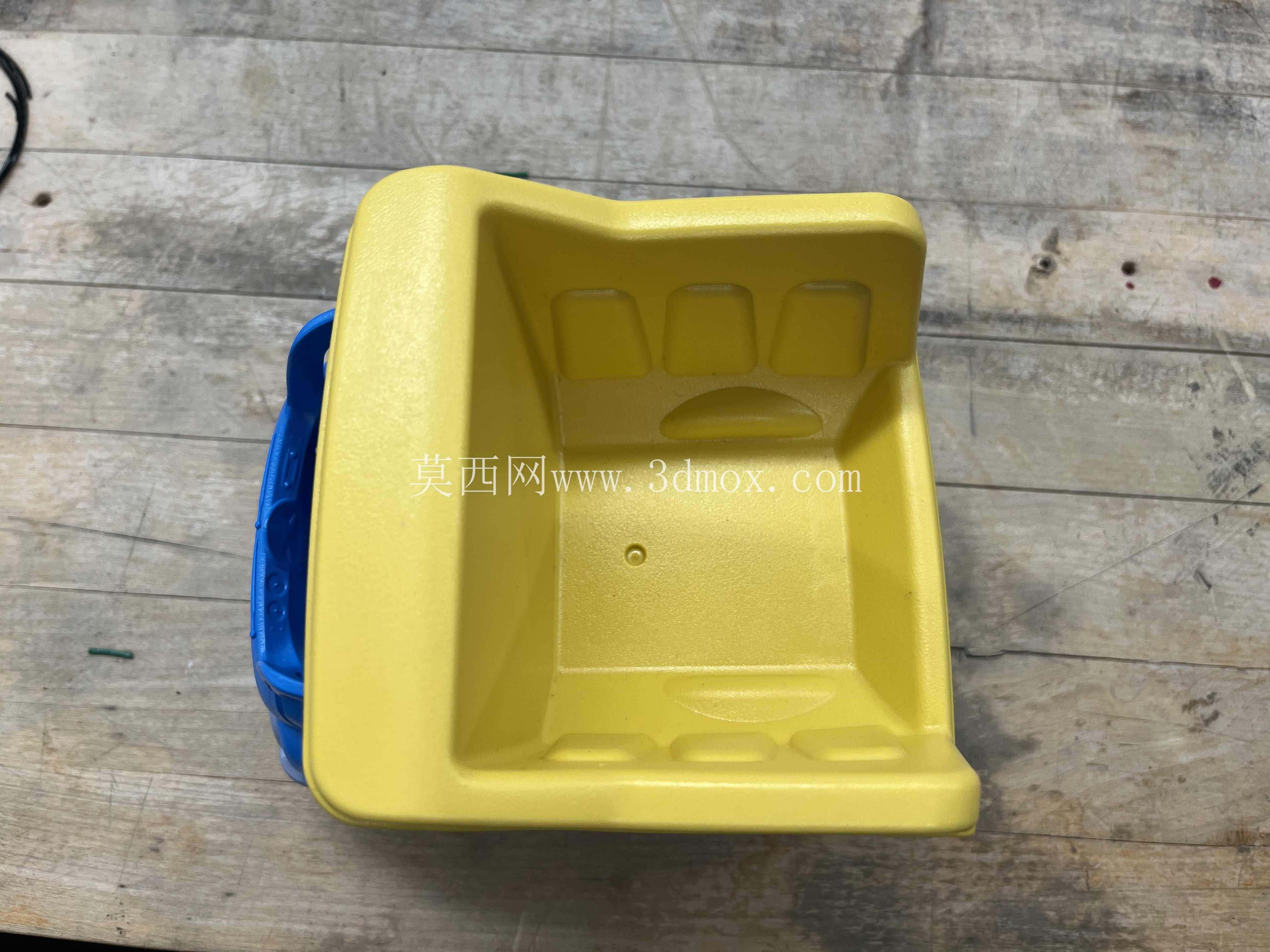

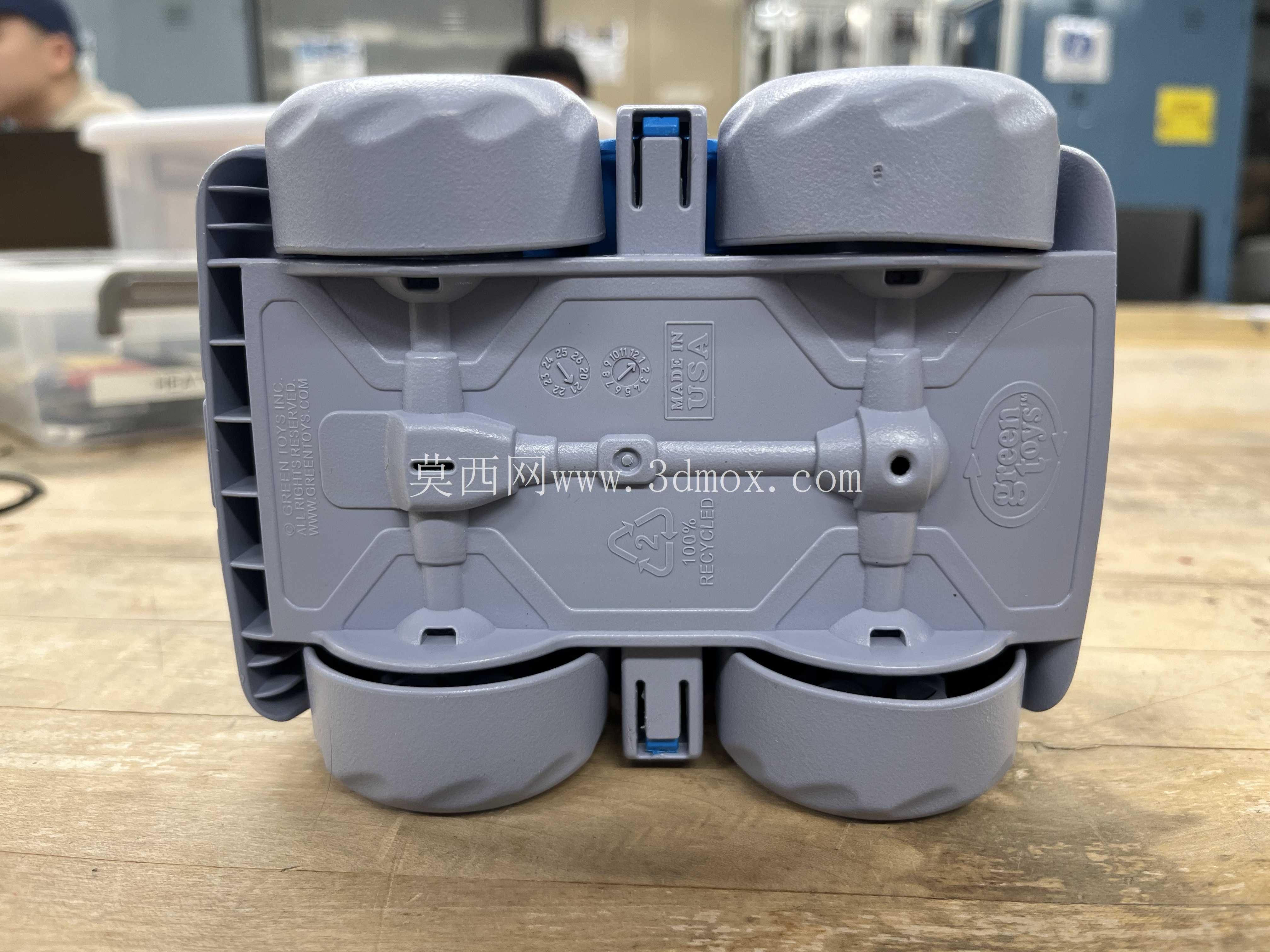

设计思路上，整体采用了块面化的造型语言，将真实自卸卡车的复杂曲面全部简化为大曲率的顺滑弧面，既符合儿童玩具的卡通审美，也大幅降低了铸造模具的加工难度。车头部分将进气格栅、车灯等细节全部做了一体化浮雕处理，没有采用独立镶嵌的零件，减少了装配工序，同时也避免了小零件脱落的安全隐患。车斗部分采用了上宽下窄的梯形截面设计，既提升了车斗的装载容积，也在铸造脱模时能够顺利起模，无需设置复杂的抽芯结构，有效降低了模具的制造成本。底盘部分做了平整化处理，没有外露的凸起结构，既避免了玩耍时勾挂织物、划伤地板，也让模具的分型面能够设置在底盘与车身的拼接处，飞边处理更加简单。

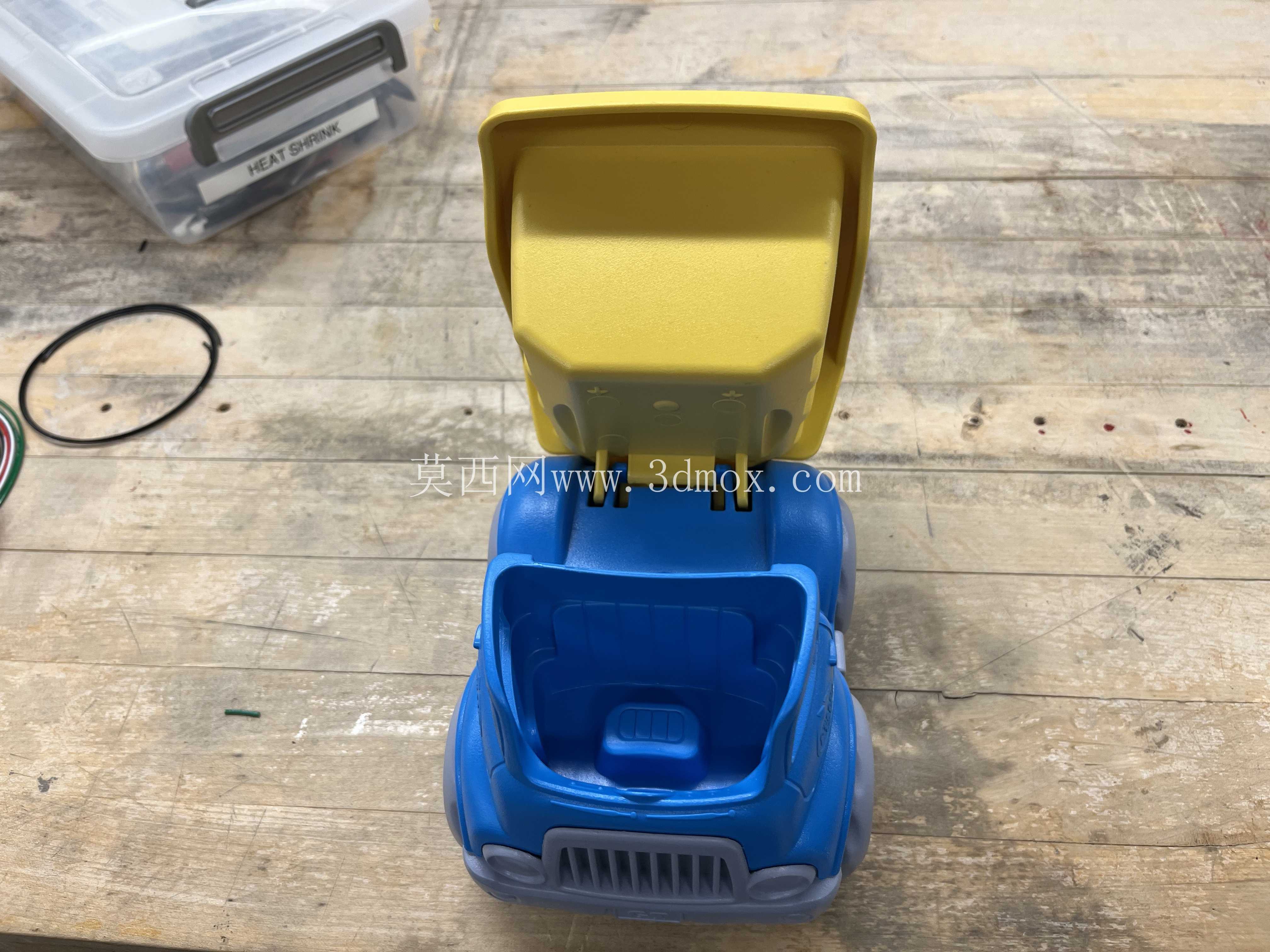

从安装边界与尺寸适配来看，整车长度控制在120mm左右，宽度控制在70mm，高度控制在80mm，这个尺寸刚好适合低龄儿童单手握持，携带方便。车斗的最大抬升角度为45度，这个角度下既能保证车斗内装载的小颗粒玩具、沙土能够顺利滑落，也不会因为抬升角度过大导致车斗与车头发生碰撞干涉。车轮的突出量控制在车身侧面5mm以内，既保证了车轮转动时不会与车身侧面发生摩擦，也不会因为突出量过大导致整车宽度超出握持的舒适范围。车轴的直径设计为4mm，与车轮内孔的配合间隙控制在0.2mm，既保证了车轮转动的顺畅度，也不会因为间隙过大出现车轮晃动的情况。

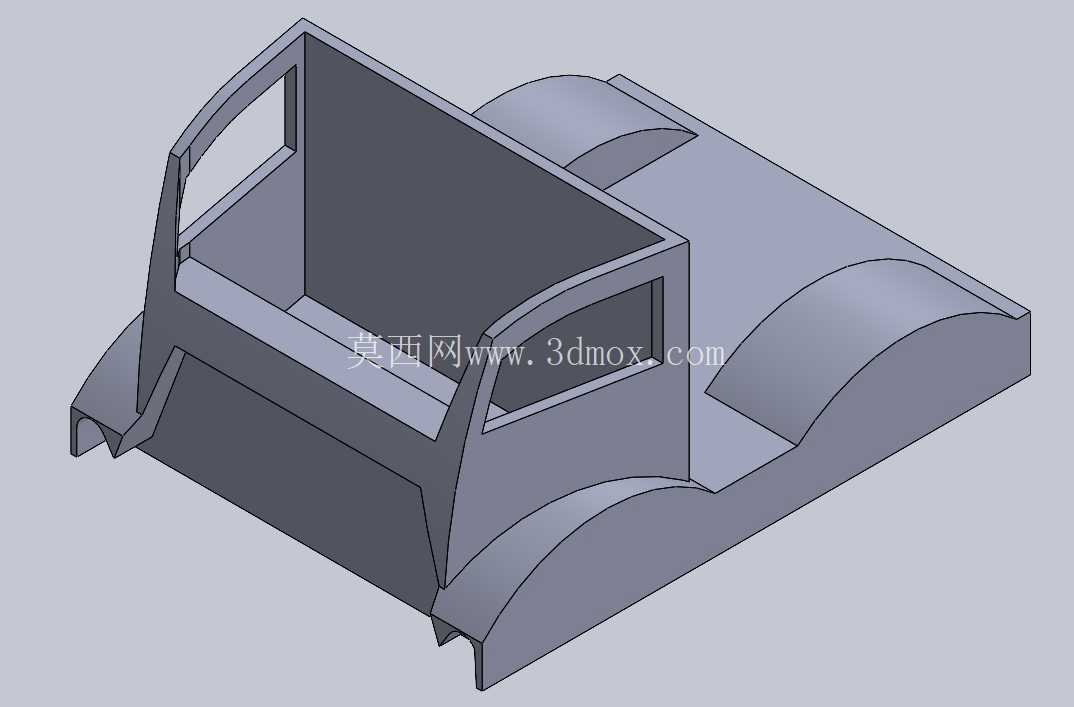

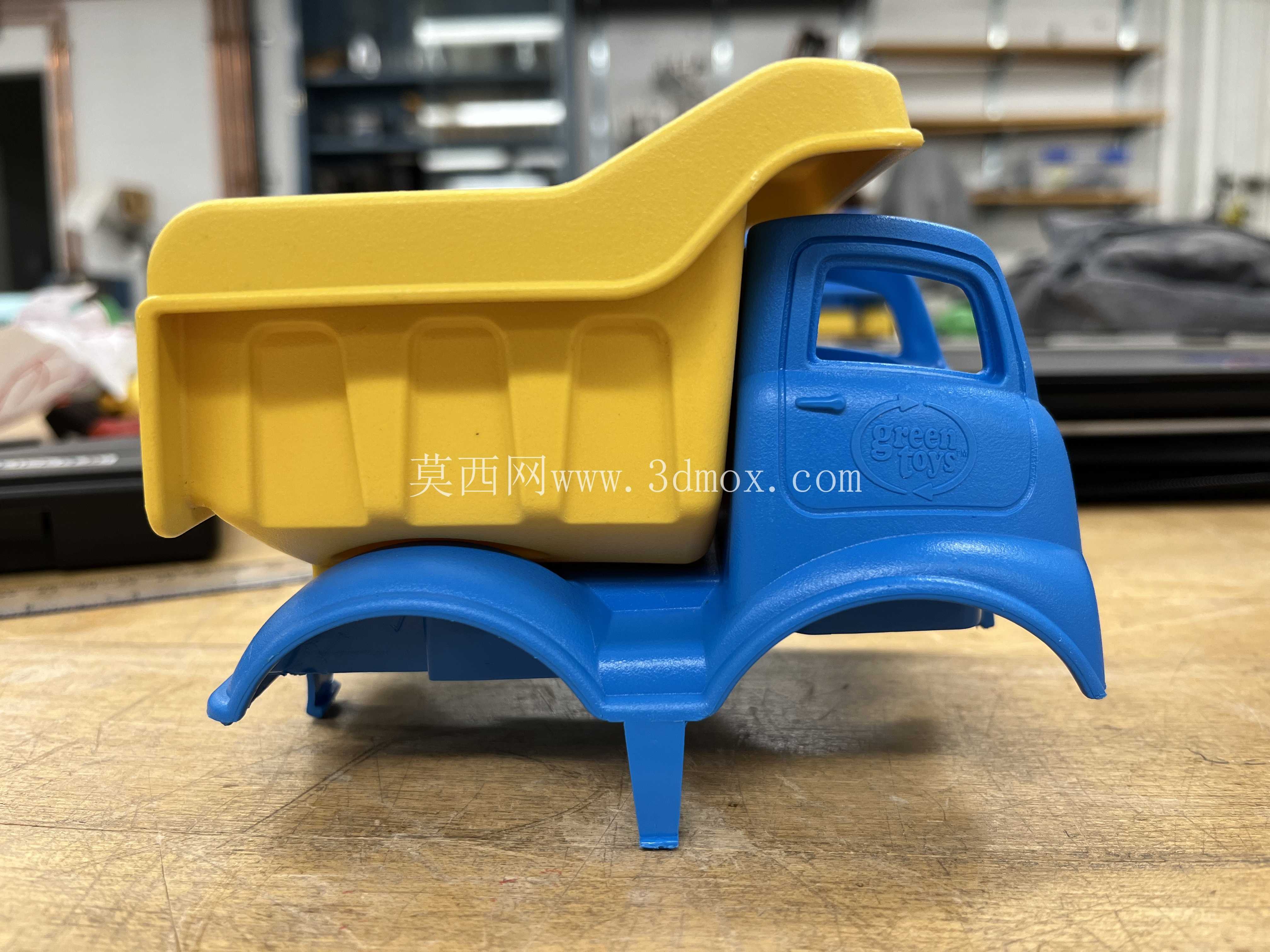

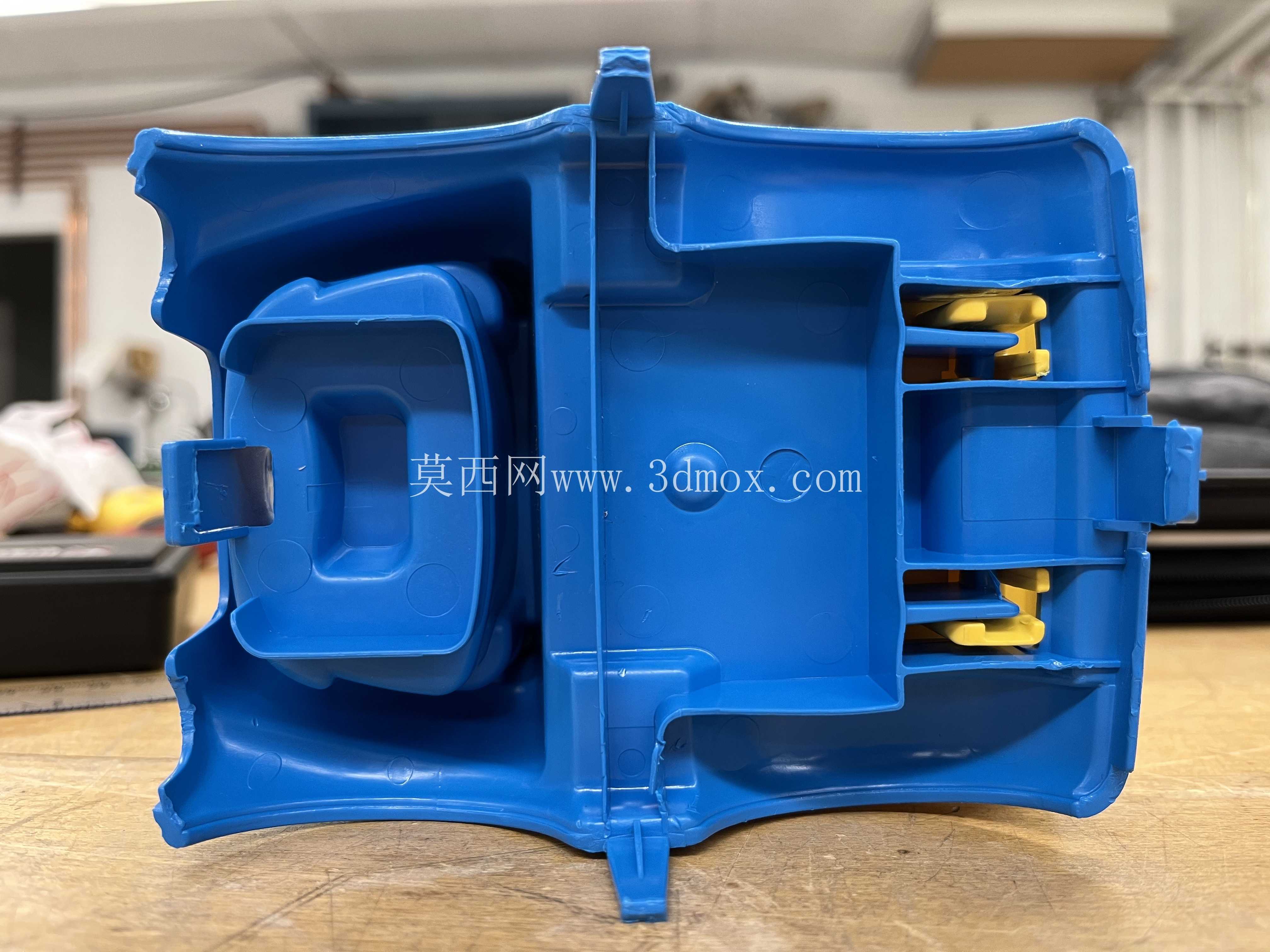

在铸造工艺适配方面，整车所有结构的拔模斜度均设置在1.5度以上，所有内部筋板的厚度均控制在2mm，与外壁3mm的厚度形成合理的壁厚差，避免铸造过程中出现缩痕、气泡等缺陷。车身与底盘的拼接采用卡扣式连接，卡扣的配合量设计为0.3mm，既保证了拼接后的连接强度，不会因为儿童正常摔打出现开裂，也能够在需要拆解维修时顺利拆开。整车没有设置倒扣方向与开模方向垂直的结构，所有特征均能够通过上下模直接成型，无需额外的滑块、斜顶结构，大幅降低了模具的复杂程度，适合批量铸造生产。

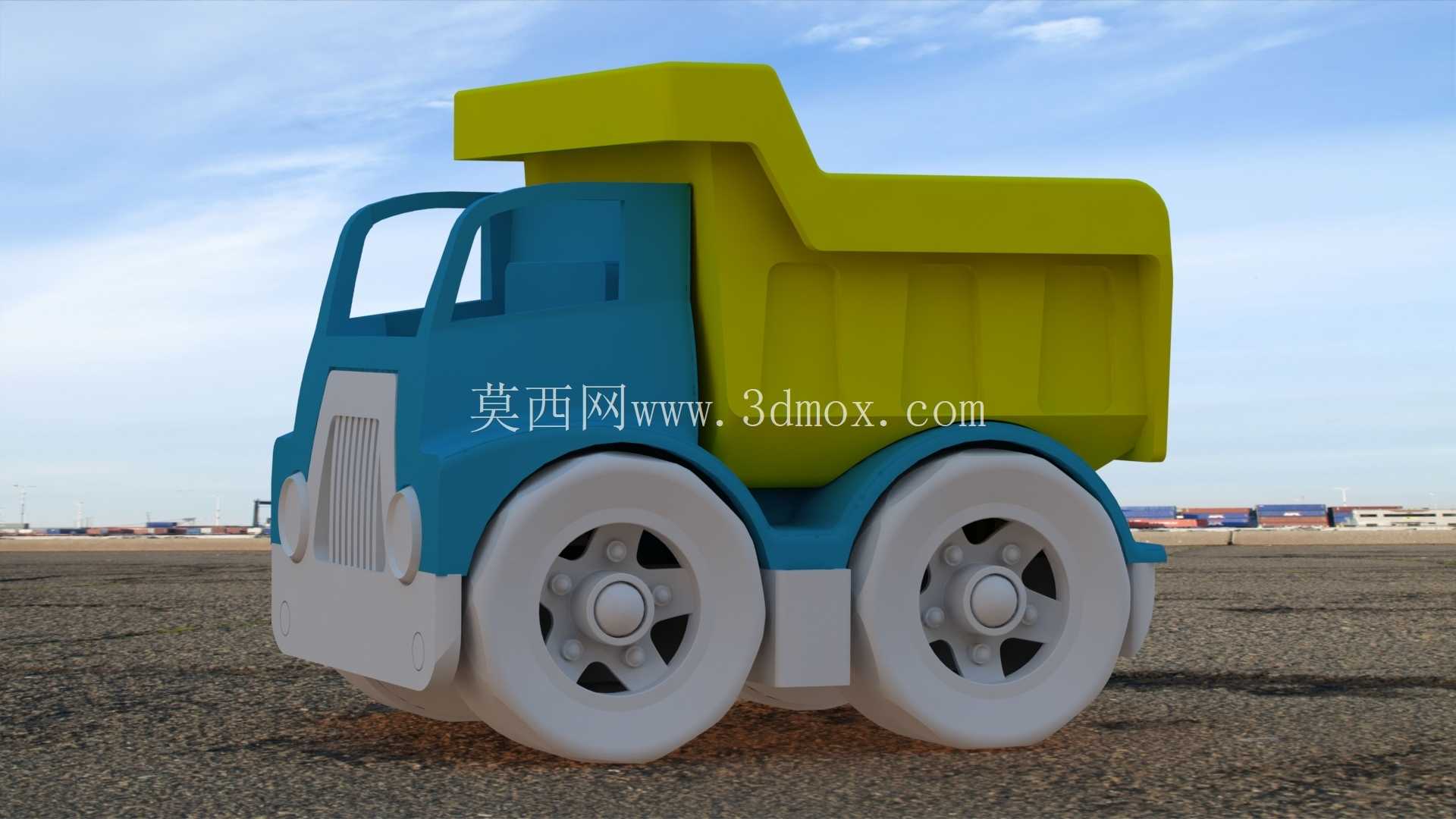

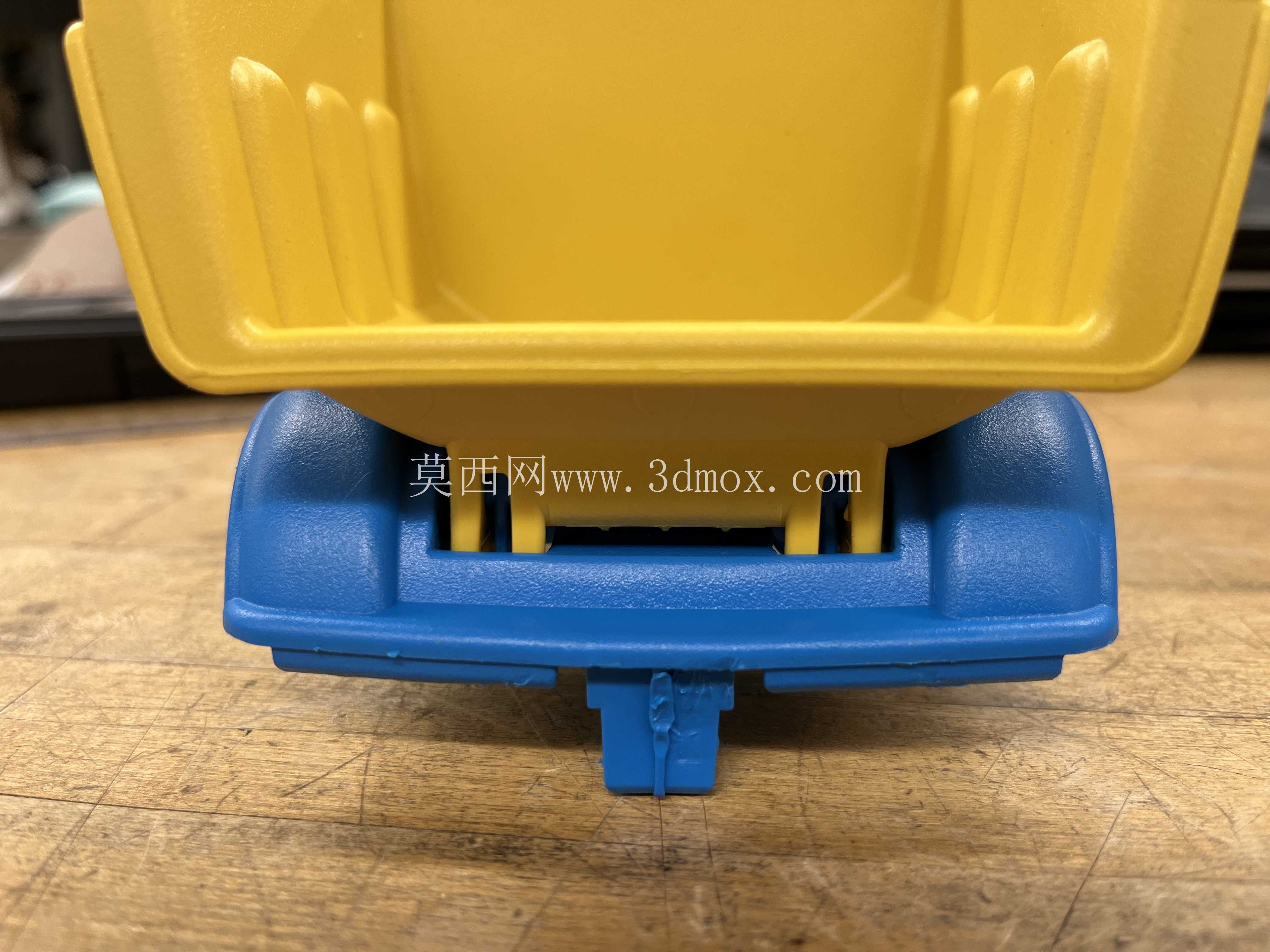

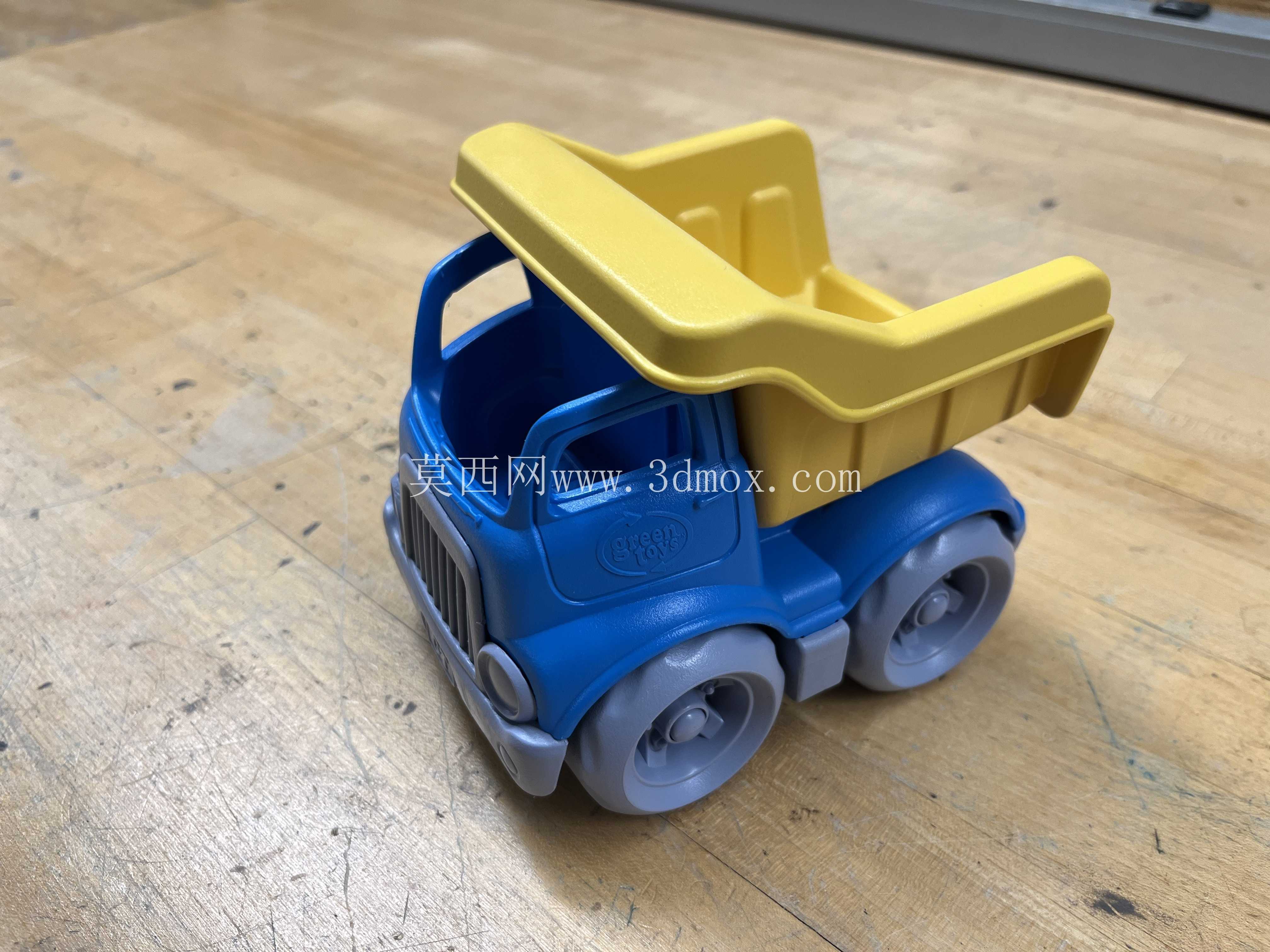

从实际使用的耐用性角度考虑，整车的壁厚均匀性控制在±0.5mm以内，避免了因为壁厚不均导致的冷却变形问题，车轮与车轴的接触位置做了局部加厚处理，提升了该位置的耐磨性能，能够承受儿童反复推动、摔打的使用强度。车斗与底盘的铰接位置做了圆弧过渡，避免应力集中，在反复抬升车斗的过程中不会出现断裂的情况。整体色彩搭配上采用了高饱和度的撞色设计，车头为蓝色、车斗为黄绿色、车轮为浅灰色，既符合儿童的视觉审美偏好，也不需要在铸造后进行额外的喷涂工序，直接通过原料色母配色即可实现，降低了生产过程中的环保成本与工序复杂度。
