汽车发动机进排气系统控制阀门结构

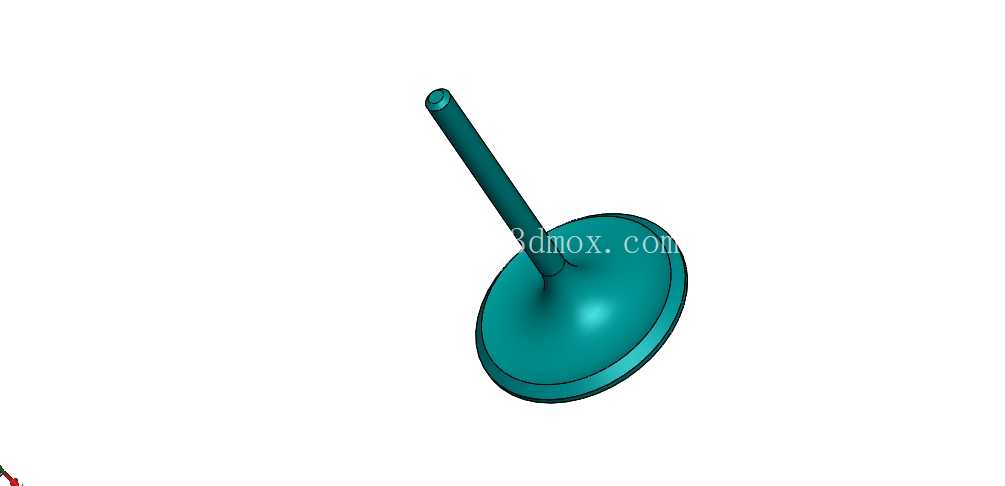

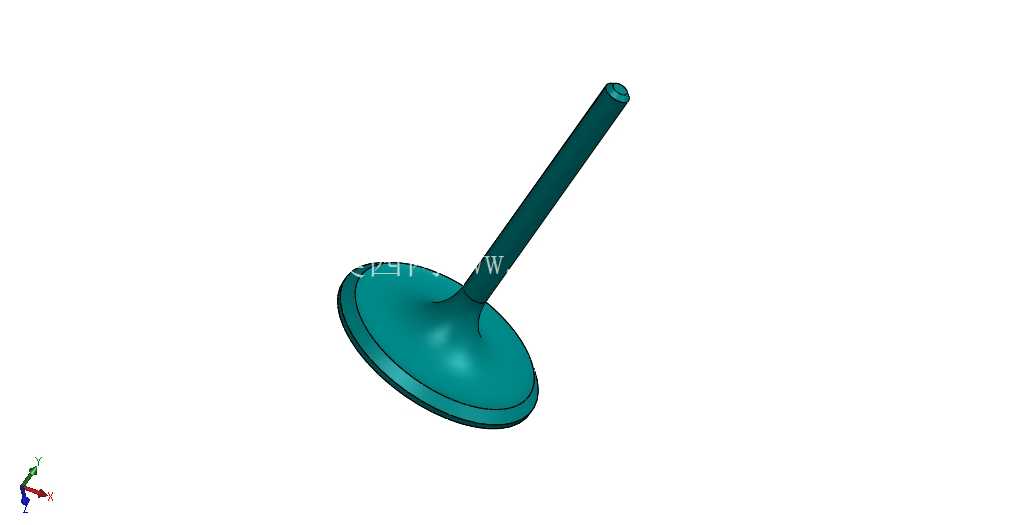

这款发动机阀门的结构设计，首先要匹配内燃机进排气道的安装边界，底部的法兰盘结构完全贴合缸盖气道的密封面尺寸，安装时不需要额外调整密封衬垫的适配范围，法兰的厚度经过反复校核，既能承受缸盖螺栓的预紧力，又不会在发动机长期高频振动下出现密封面翘曲变形的问题。杆部的长径比设计参考了主流四冲程汽油机的气门导管配合公差，杆身的圆柱度控制在微米级，和导管配合时既能保证上下往复运动的顺畅度，又能避免间隙过大导致的机油窜入燃烧室问题，杆部顶端的淬火处理区域长度，刚好匹配气门摇臂或者凸轮轴的接触行程，不会出现接触应力超出材料疲劳极限的情况。

从实际应用场景来看，这类阀门是内燃机配气机构的核心执行部件，负责在发动机的进气、压缩、做功、排气四个冲程中精准控制气道的通断，进气行程时阀门开启，让经过空滤、节气门计量后的可燃混合气或者新鲜空气顺畅进入燃烧室，压缩和做功行程时阀门保持密封关闭，保证气缸内的压缩压力达到设计值，避免燃气泄漏导致动力输出不足，排气行程时阀门再次开启，将燃烧后的废气及时排出气缸，为下一个工作循环的进气过程留出足够的气道截面。

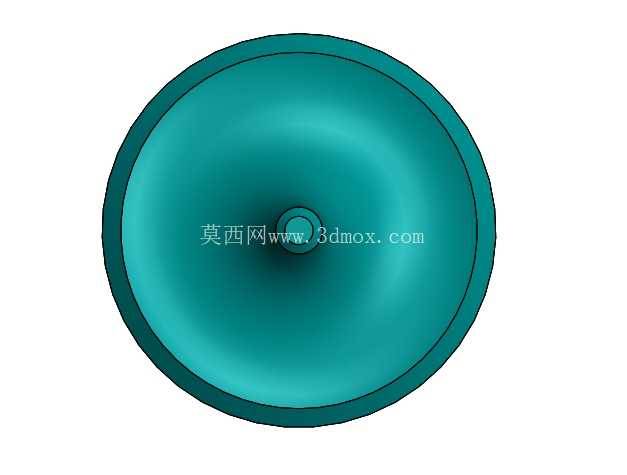

设计过程中优先考虑了流体通过性，阀盘和杆部过渡的喇叭口曲面，是经过流体仿真反复优化的，气流从气道进入燃烧室时，不会在过渡区域产生明显的涡流阻力，能有效提升充气效率，这一点对于高转速工况下的发动机动力输出尤为关键，很多同类型产品容易忽略过渡曲面的曲率连续性，导致高速进气时气流紊乱，直接影响发动机的最大功率输出。阀盘的密封锥面角度采用了行业通用的45度设计，这个角度既能保证密封面的接触比压足够，在气门弹簧的预紧力下实现可靠密封，又能减少阀门开启和关闭时的落座冲击力，延长配气机构的整体使用寿命。

安装边界方面，阀门的总长度需要匹配缸盖的厚度、气门弹簧的安装高度以及凸轮轴的基圆位置，杆部的锁夹槽位置经过精确计算，当阀门处于完全关闭位置时，锁夹和弹簧座的配合间隙刚好在设计公差范围内，不会出现弹簧预紧力不足或者阀门行程被限制的问题。阀盘的直径大小是根据发动机的单缸排量、目标转速范围来确定的，直径过大会导致气门开启时和活塞顶部发生运动干涉，直径过小则会限制进排气的流量，导致发动机充气效率不足，这款模型的阀盘直径和杆部直径的比例，刚好适配1.5L到2.0L排量的四缸汽油机的单缸气道需求，不需要做大幅修改就能直接适配同平台的不同调校版本机型。

在功能特性上，整个阀门的结构采用一体式成型设计，杆部和阀盘的连接区域没有焊接或者拼接结构，避免了长期在高温高压环境下工作出现连接断裂的风险，材料选型上适配发动机排气侧的高温工作环境，杆部的表面处理工艺可以减少和气门导管之间的摩擦系数，降低发动机运转时的配气机构摩擦损失，对于提升发动机的燃油经济性有一定帮助。阀门的升程设计也和常见的乘用车发动机凸轮型线匹配，最大升程下阀盘和缸盖气道的间隙足够，不会出现气流截流的情况，同时落座速度控制在合理范围内，避免长期工作后出现阀座磨损过快、气门下沉量超标的问题。

很多初入结构设计的工程师在做这类阀门建模时，容易忽略杆部顶端和锁夹槽的位置公差，实际上这两个尺寸直接关系到配气正时的准确性，如果锁夹槽的位置偏差超过0.1mm，就会导致气门的实际开启相位和设计值出现偏差，轻则影响发动机的动力输出平顺性，重则会出现气门和活塞碰撞的严重故障。另外阀盘背面的过渡圆角也不能随意简化，这个区域是应力集中的高发位置，圆角过小会导致发动机频繁爆震时出现阀盘断裂的问题，建模时需要保证圆角的曲率连续，和杆部、阀盘的曲面平滑过渡，不能出现生硬的棱边。
