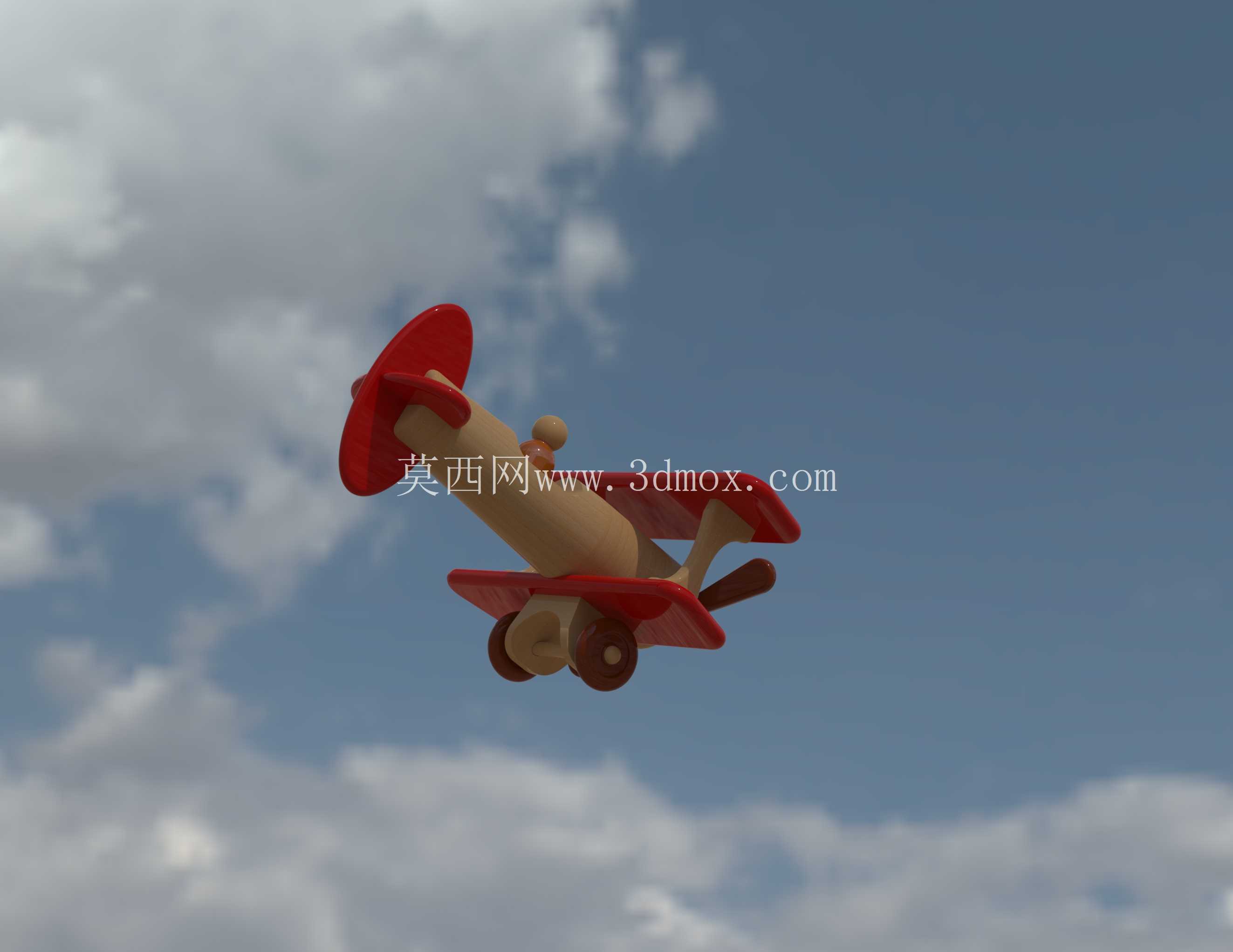

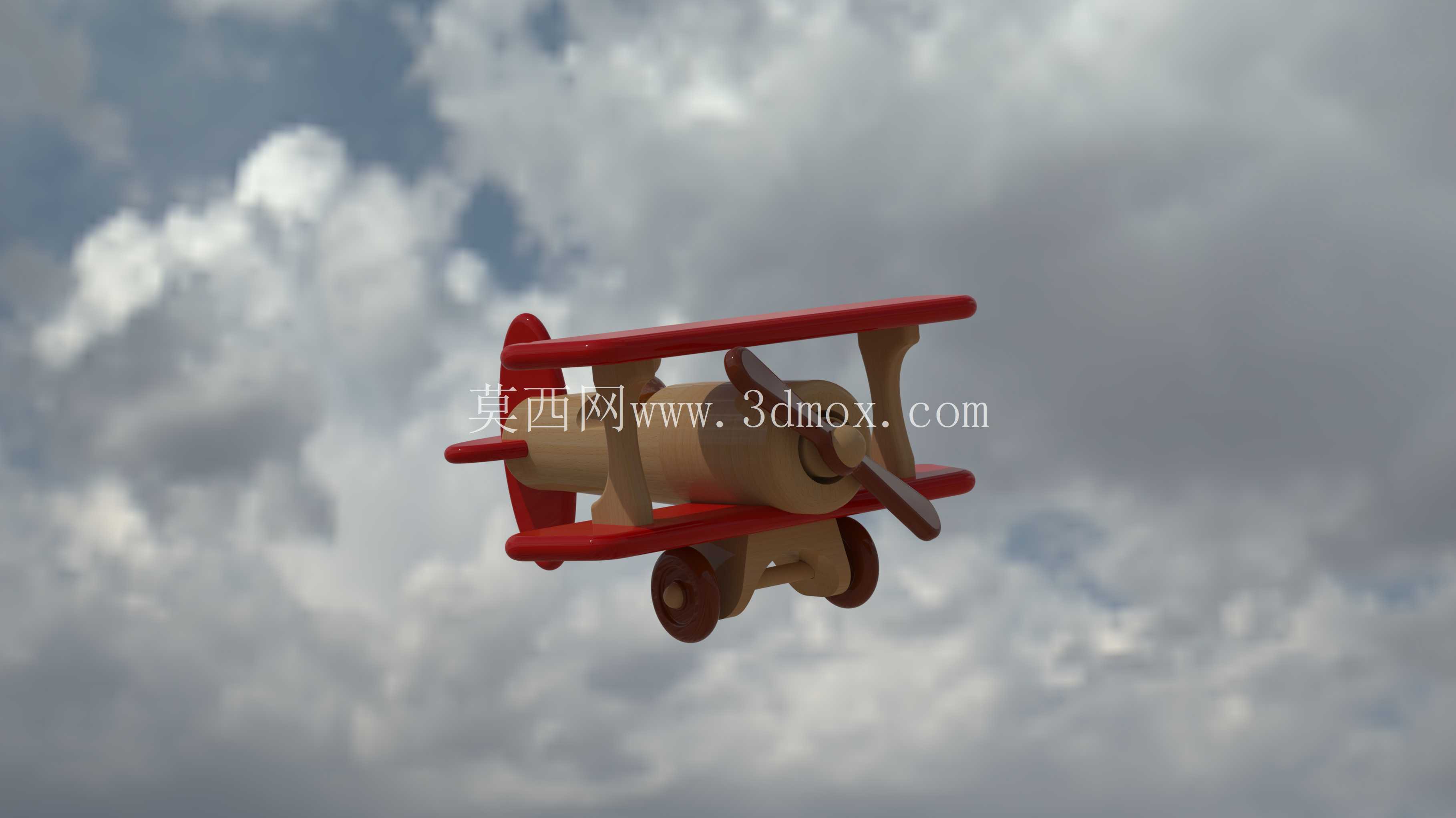

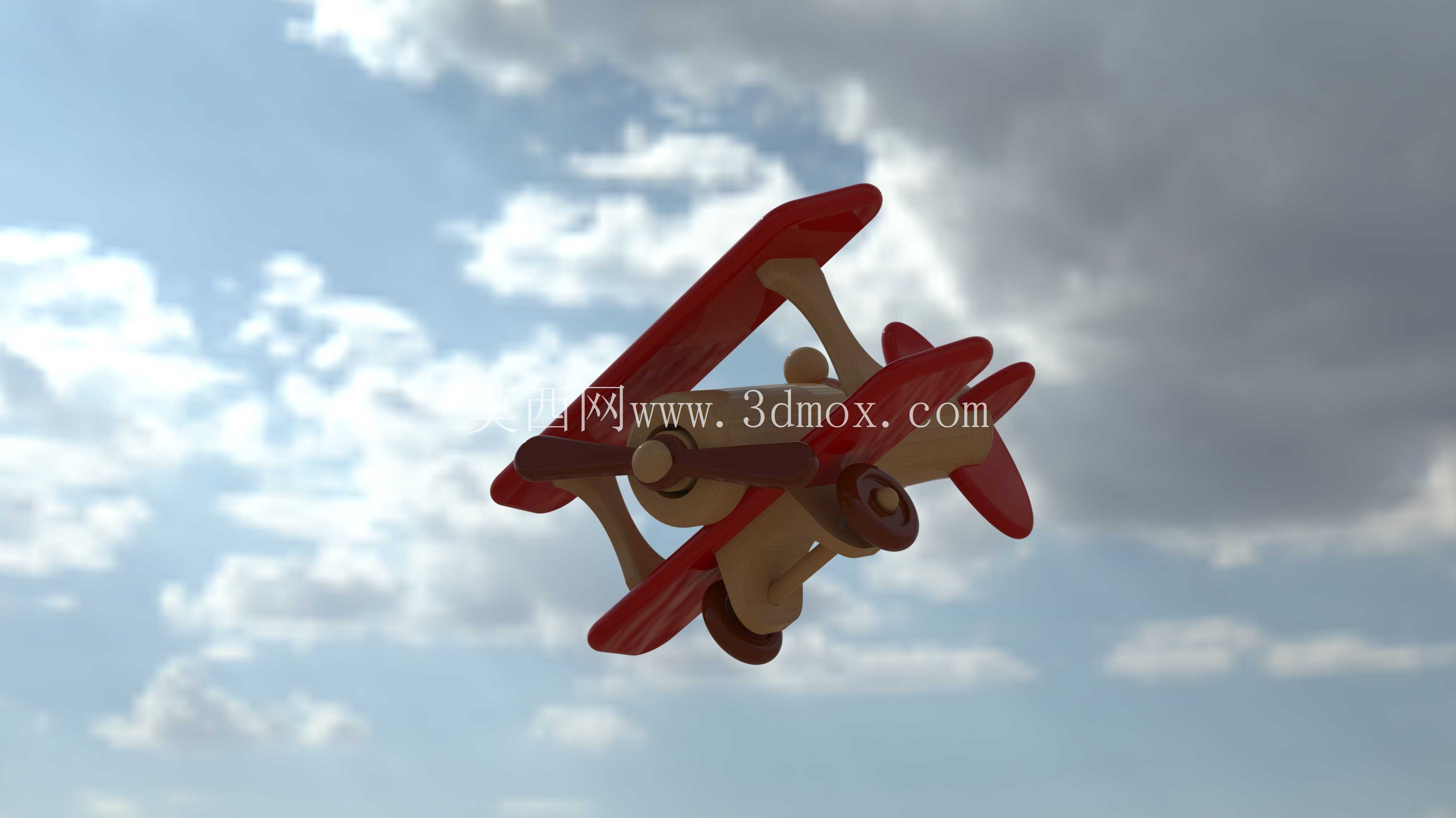

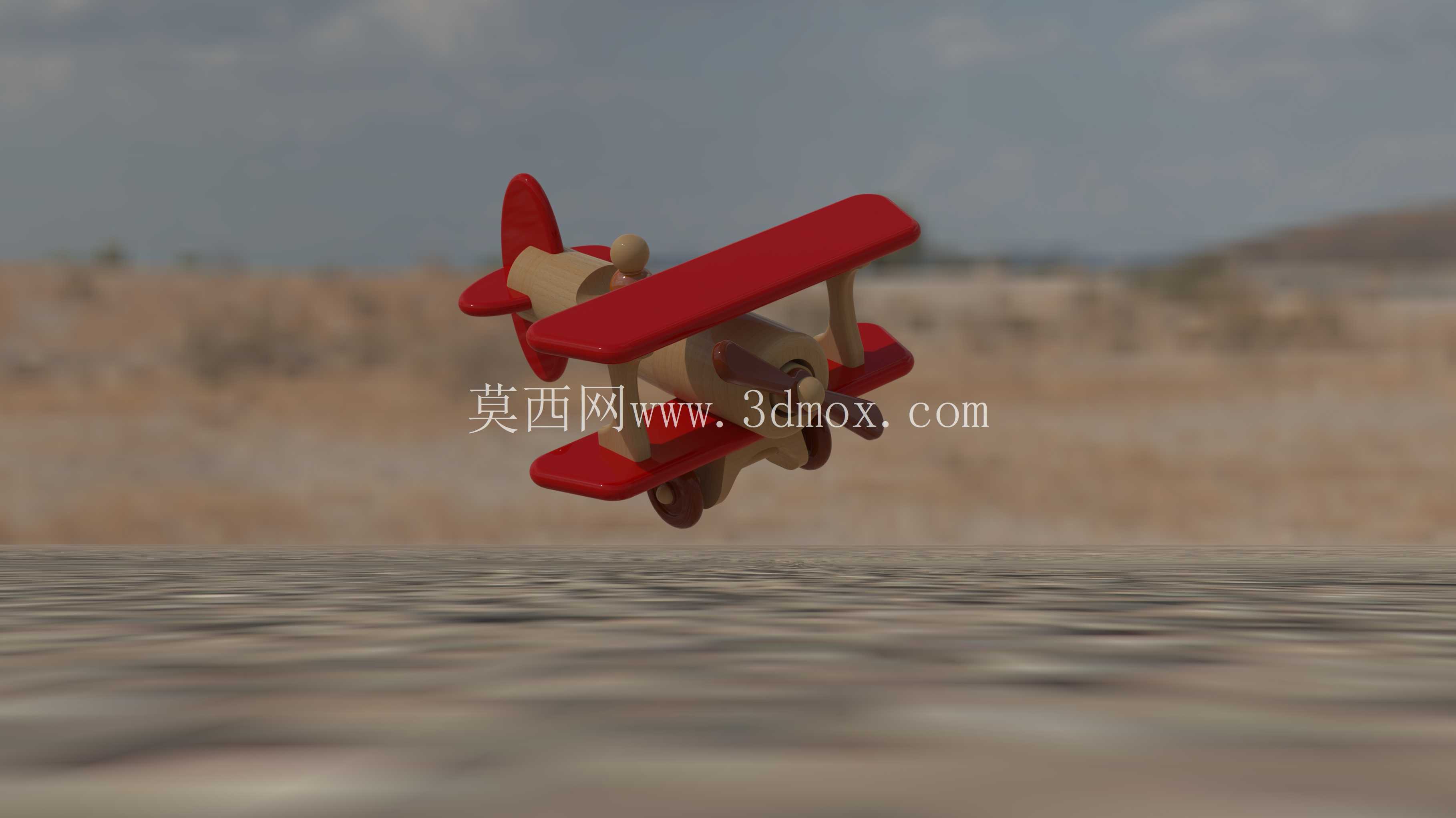

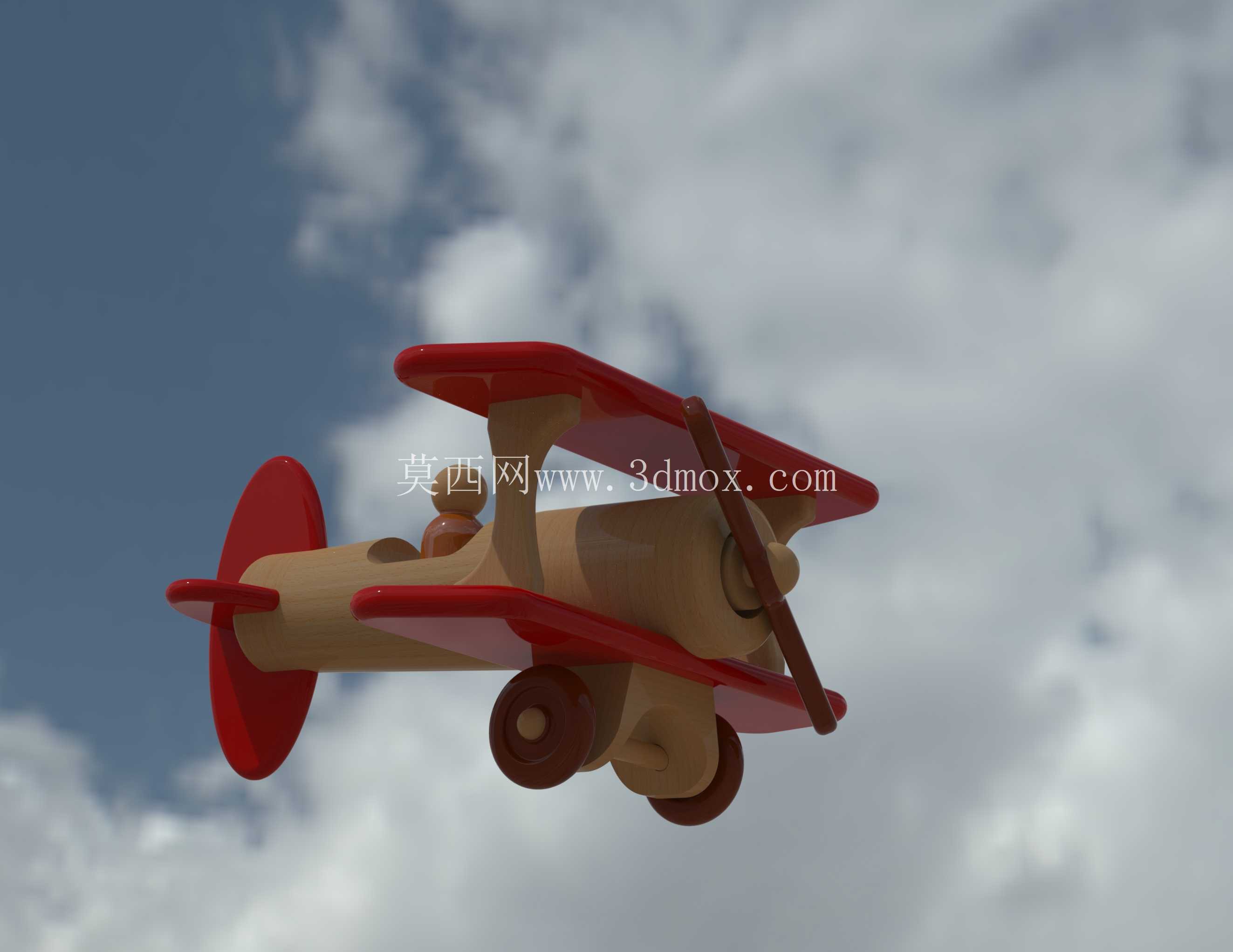

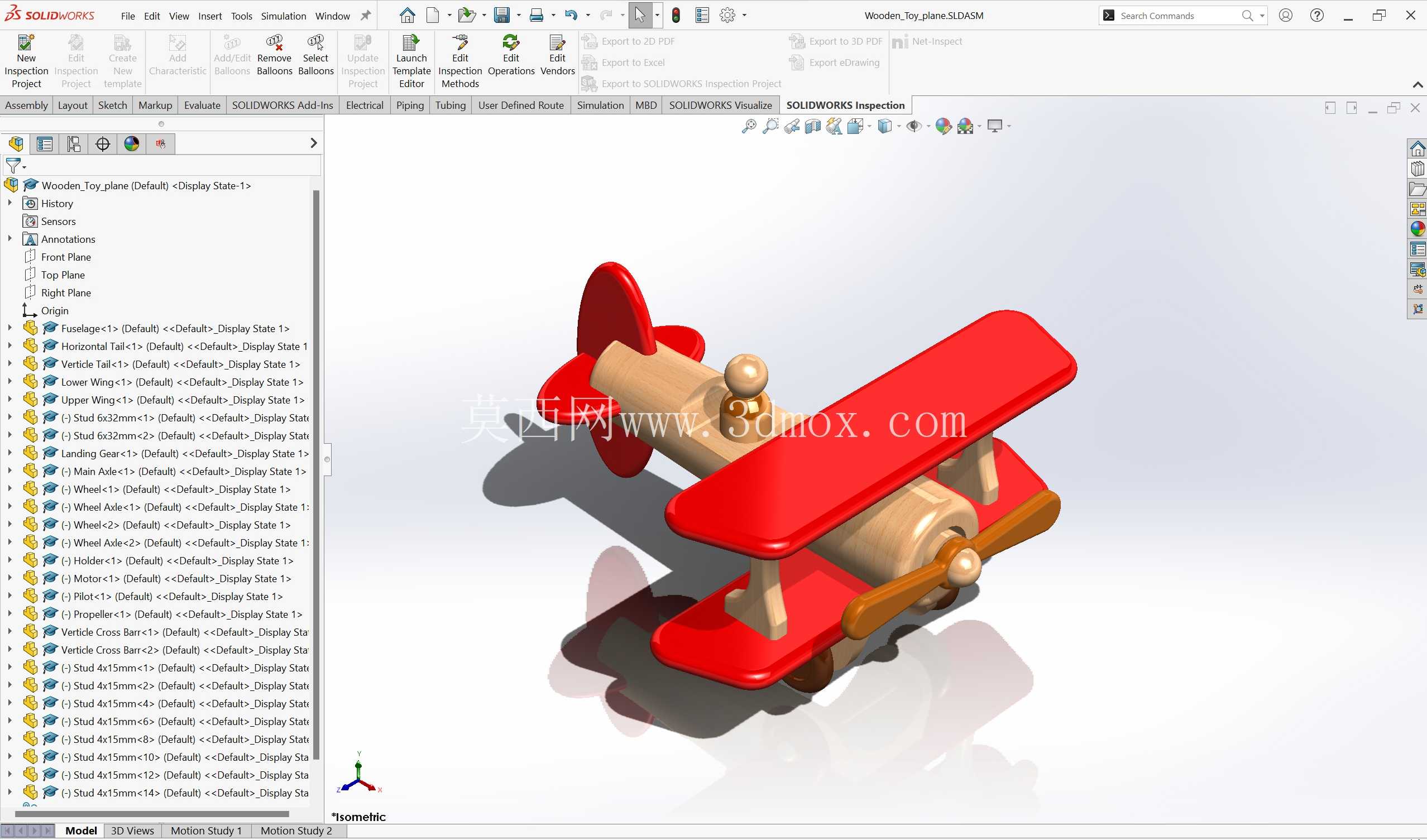

复古双翼木质玩具飞机结构设计

　　这款木质玩具飞机的结构设计，核心围绕儿童玩具的安全使用场景与木质加工工艺特性展开，整体采用经典双翼螺旋桨飞机的复古构型，适配实木切削、打磨、拼接的加工流程，所有外露棱边均做R3以上的圆角处理，完全规避尖锐棱角带来的使用风险，适配3-8岁儿童的把玩、摆件陈列、幼教认知等多场景使用需求。从功能特性来看，整机采用无动力滑行设计，底部三个起落架采用等腰三角布局，主起落架位于机身重心靠前12mm位置，尾轮设置在机身尾部最下端，轮体与机身支架采用间隙配合，转动阻尼控制在0.02N·m以内，既保证滑行过程中轮体转动顺畅，又不会因阻尼过小出现滑行侧翻的问题，在平整木质桌面、PVC地垫等常见儿童活动平面上，轻推即可实现2米以上的直线滑行距离，不会出现偏航、卡滞的问题。

　　机身主体采用分段式拼接结构，前段为螺旋桨安装座，中段为乘员模拟舱，后段为尾翼连接段，各段之间采用直径6mm的圆榫定位，配合环保水性胶粘接，拼接后的整体同轴度公差控制在0.2mm以内，既保证木质加工时的装夹便利性，又能控制成品的装配精度。上层机翼与下层机翼之间采用4根直径4mm的木质支撑柱连接，支撑柱与机翼的连接孔采用过盈0.1mm的配合设计，无需额外粘接即可实现稳固连接，同时方便后期拆解更换部件；上下机翼的翼型采用平凸翼型简化设计，上弧面曲率半径为80mm，下弧面为平面，既还原真实双翼飞机的气动外形特征，又降低木质铣削加工的难度，加工时仅需单次装夹即可完成翼面的切削成型。

　　尾翼部分包含垂直安定面与水平安定面，均采用3mm厚的木质薄板切割成型，垂直尾翼与机身尾部采用插槽式连接，插槽深度为8mm，装配后尾翼与机身轴线的垂直度公差控制在0.3mm以内，保证滑行过程中的航向稳定性；水平尾翼设置在垂直尾翼根部两侧，采用对称翼型设计，安装角为0度，不会在滑行过程中产生额外的升力导致机头上扬。螺旋桨部分采用双叶定距设计，桨叶长度为35mm，桨叶宽度从根部10mm向梢部3mm平滑过渡，桨叶与前部安装轴采用间隙配合，用手拨动即可实现自由转动，模拟真实螺旋桨飞机的动力特征，同时桨叶边缘全部做圆角打磨，不会在把玩过程中划伤手部。

　　从设计思路来看，整个模型的结构拆分完全适配中小型木质加工设备的加工行程，单个零件的最大尺寸不超过120mm，最小壁厚不小于2.5mm，完全规避薄壁结构在加工、把玩过程中出现断裂的风险；所有零件的拔模斜度统一设置为1.5度，既适配木质切削加工的走刀路径，也可直接用于翻制铸造模具，实现锌合金、树脂等不同材质的同款玩具批量生产。安装边界方面，整机装配完成后的总长度为115mm，翼展为130mm，整机高度为65mm，底部起落架的支撑跨度为45mm，重心高度为28mm，静态放置时的稳定角达到32度，即使在15度的倾斜平面上放置也不会出现侧翻；所有运动部件的活动间隙均控制在1mm以内，不会出现儿童手指卡入缝隙的安全隐患，完全符合玩具安全的相关设计规范。在细节处理上，机身中部的乘员模拟位采用凹陷式设计，凹陷深度为2mm，模拟开放式座舱的视觉效果，无需额外添加独立零件即可实现外形还原，进一步减少装配工序；机身与机翼、尾翼的连接位置全部做平滑过渡处理，没有突兀的拼接台阶，打磨后可直接进行上色、涂饰处理，适配文创产品、幼教教具、收藏摆件等不同领域的衍生需求。
