螺旋弹簧端部活眼连接结构设计

这套螺旋弹簧活眼装配结构，核心解决的是常规圆柱螺旋弹簧在往复摆动、小角度偏转工况下的端部连接适配问题，在通用五金、小型机械传动、轻工设备的张紧与复位机构中应用十分广泛。很多一线做结构设计的工程师都遇到过类似问题：常规弹簧两端做闭口并圈磨平后，直接穿销轴连接，当机构运行过程中弹簧受力方向出现小幅偏移时，端部圈体会和销轴产生硬摩擦，不仅会快速磨损弹簧端部的镀层或基体材料，还会因为附加弯矩导致弹簧有效圈出现应力集中，大幅缩短弹簧的疲劳寿命，严重时甚至会出现端部断裂、机构卡滞的故障。

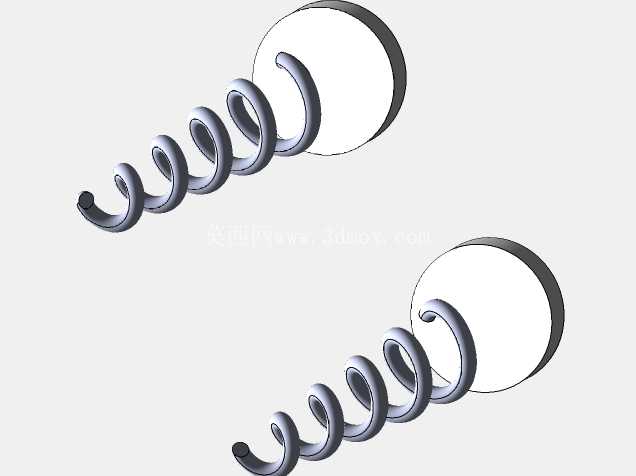

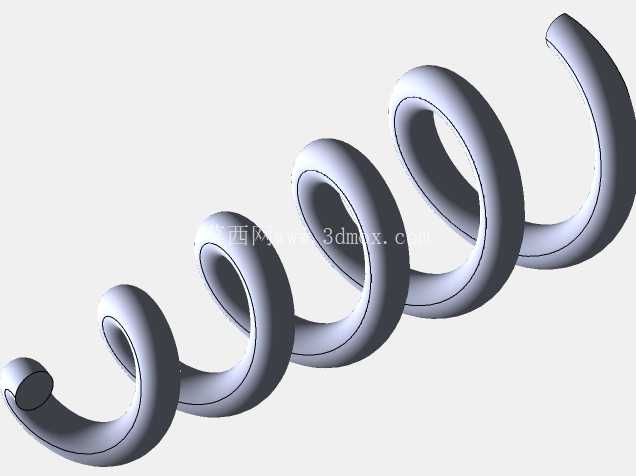

这套结构的设计思路，就是在螺旋弹簧的端部一体成型出圆环状的活眼结构，活眼的内孔做光滑过渡处理，和配套销轴之间预留0.2-0.5mm的活动间隙，让弹簧在承受轴向拉力的同时，可以跟随连接端的位置变化做小角度的自由偏转，不会在弹簧端部产生额外的弯曲应力。从结构细节来看，弹簧本体采用等节距圆柱螺旋结构，有效圈的节距根据实际负载需求设定，保证在额定工作行程内，圈与圈之间不会出现并圈碰磨的情况；端部的活眼和弹簧末圈采用平滑圆弧过渡，没有尖锐的折角，从根源上避免了过渡位置的应力集中问题，活眼的圆环平面和弹簧轴线保持垂直，保证销轴穿入后受力均匀，不会出现偏载。

在安装边界上，活眼的内孔直径根据配套销轴的尺寸做匹配设计，圆环的外径比弹簧外径大15%左右，保证活眼自身的结构强度，不会在承受最大拉力时出现变形开裂；弹簧的自由长度根据机构的安装距和工作行程确定，安装时两端活眼分别穿入对应机构的连接销轴，加装平垫和开口销做轴向限位即可，不需要额外的焊接、铆接工序，拆装维护十分方便。实际使用场景中，这类带活眼的螺旋弹簧常被用在小型设备的复位机构、踏板的回位结构、张紧轮的弹性支撑、玩具的传动结构中，相比常规的挂钩式弹簧端部，活眼结构的接触面积更大，单位面积的压应力更小，和销轴之间的磨损更均匀，即使在高频往复运动的工况下，也能保持稳定的连接性能，不会出现挂钩脱开、端部断裂的问题。

建模过程中需要特别注意几个细节：一是弹簧末圈向活眼过渡的螺旋线曲率要连续变化，不能出现曲率突变，否则在做有限元应力分析时，过渡位置会出现明显的应力集中点，实际生产出来的零件也会在这个位置提前失效；二是活眼的内孔要做倒圆角处理，避免锐边切割销轴表面的润滑层，同时也能减少装配时的刮蹭；三是弹簧的旋向要根据实际安装空间确定，如果是成对使用的弹簧，通常会采用左右旋对称布置，避免工作过程中弹簧出现互相卡滞的情况。另外，活眼的端面要做平整处理，和平垫接触的面保证平面度在0.1mm以内，这样在弹簧受力时，压力可以均匀分布在整个接触面上，不会出现局部压溃的问题。

从功能特性来看，这套结构兼顾了螺旋弹簧的弹性储能特性和铰接结构的活动自由度，不需要额外加装铰接接头就可以实现小角度的摆动补偿，减少了零件数量，也降低了机构的整体装配复杂度。在选型适配时，工程师只需要根据机构的最大负载、工作行程、安装空间尺寸，调整弹簧的线径、中径、有效圈数以及活眼的内孔尺寸，就可以快速适配不同的使用场景，不需要重新做整体结构的颠覆性设计，通用性很强。比如在小型健身器材的阻力调节结构中，这类活眼弹簧可以快速适配摆臂的角度变化，不会因为摆臂摆动导致弹簧侧向受力；在农用小型机具的张紧结构中，活眼结构可以适应机具作业时的振动偏移，保持张紧力的稳定，不会因为振动冲击出现连接松脱。
