宝可梦精灵球造型球面拼接结构设计

这款精灵球造型的球面拼接结构，在文创周边的精密铸造生产环节有明确的落地场景，可直接用于锌合金、低温铅锡合金等材质的离心铸造、重力铸造模具开发，适配小批量文创手办、IP周边摆件的量产需求，也可作为3D打印快速成型的结构参考，服务于定制化潮玩的单件生产场景。从实际用途来看，该结构既可以作为独立的桌面装饰摆件，也可通过内部预留的腔体空间加装电子发光组件、磁吸开合结构，拓展为收纳小物件的储物盒、按压触发的互动玩具，甚至可以改造为小型香薰容器、车载香氛外壳，适配多类文创衍生产品的开发需求。

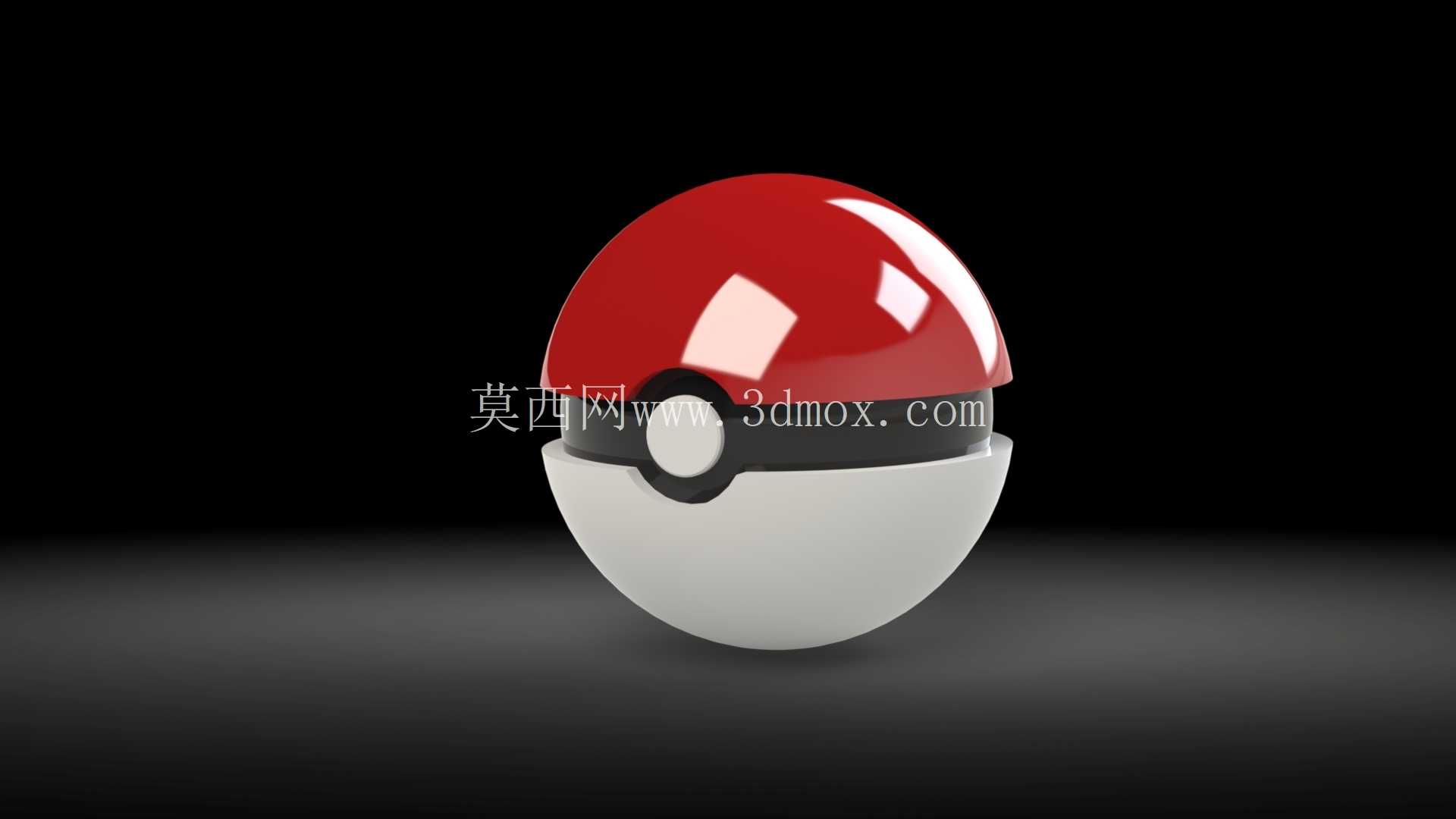

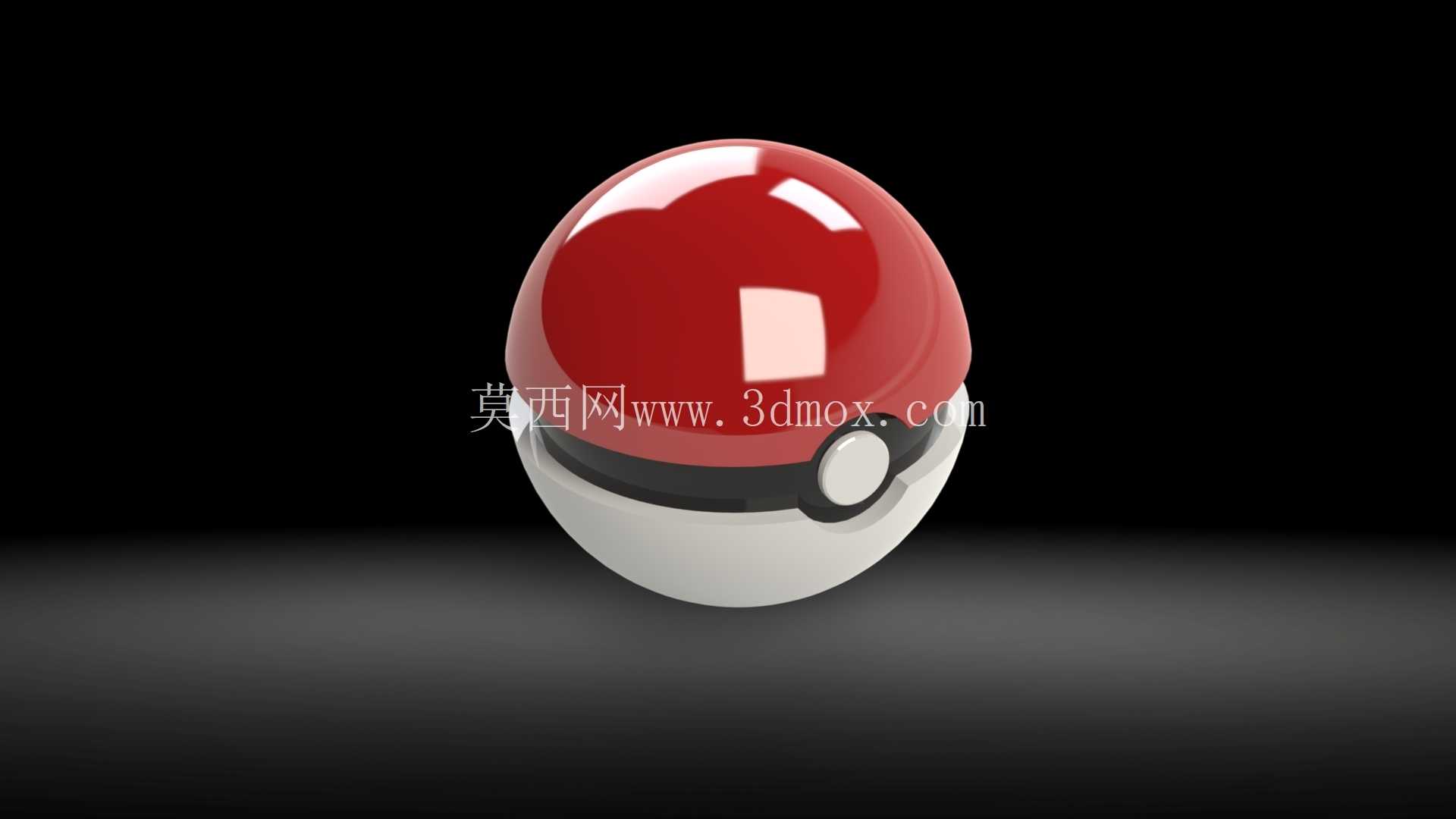

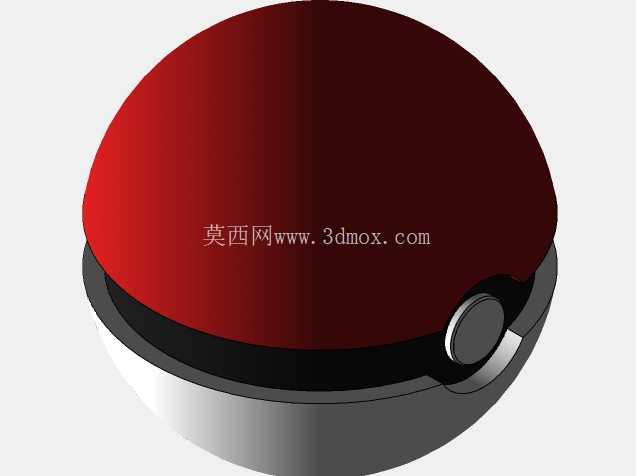

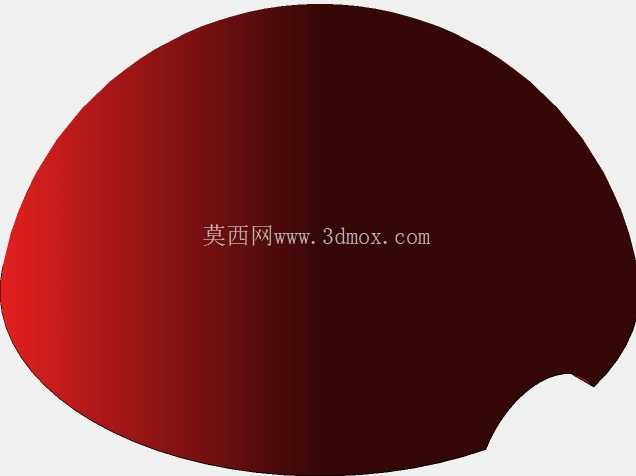

功能特性层面，该结构采用上下半球等分拼接的核心设计，上半球为高曲率的连续球面，表面预留了均匀的壁厚过渡区域，避免铸造过程中出现缩孔、冷隔等缺陷；中间的环形分隔带采用等宽设计，既作为视觉上的经典红白色彩分界，也承担了上下半球的装配定位功能，分隔带中心的圆形按钮区域做了下沉式台阶设计，既还原了IP原作的视觉特征，也可作为开合结构的触发按键安装位，按钮与环形带之间预留了0.15mm的装配间隙，保证按压动作的顺畅度，不会出现卡滞问题。下半球与上半球的球面曲率完全一致，拼接后整体形成完美的闭合球体，合模线恰好隐藏在中间环形分隔带的边缘位置，后续表面处理时只需对环形带区域做简单打磨即可消除合模痕迹，大幅降低后期抛光、喷涂的工序成本。

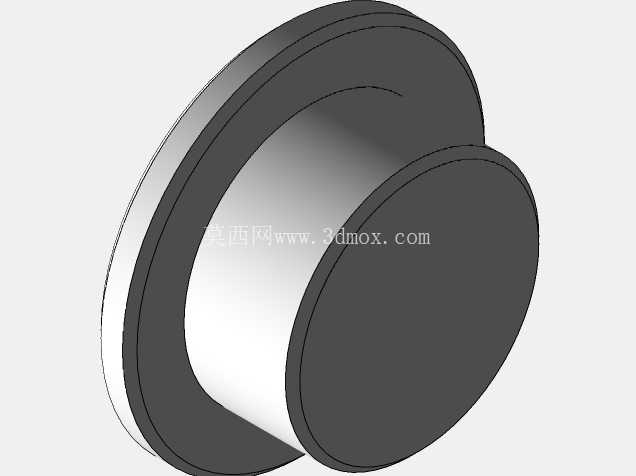

设计思路上，整个结构优先考虑铸造工艺的成型可行性，所有球面过渡区域均采用G2连续的曲率过渡，没有尖锐的棱角或突变的壁厚，最小壁厚控制在1.8mm，既保证了铸造时金属液的流动性，也避免了壁厚过大导致的内部缩松问题。上下半球的拼接止口采用锥面定位设计，止口锥度设置为5度，既可以保证装配时的自动对中，也能在闭合后提供足够的摩擦力，避免球体自然松脱，同时锥面止口的设计也降低了模具加工的精度要求，普通的数控车床即可完成模具型腔的加工，无需使用五轴设备，大幅压缩了模具开发成本。中间的按钮部件采用独立的分体式设计，与上下半球分开成型后再进行装配，避免了整体成型时按钮区域出现倒扣，导致模具结构复杂化的问题，按钮背面预留了十字形的加强筋，既提升了按钮的结构强度，避免按压时出现断裂，也为后续加装按压回弹弹簧、轻触开关等电子元件预留了安装位置。

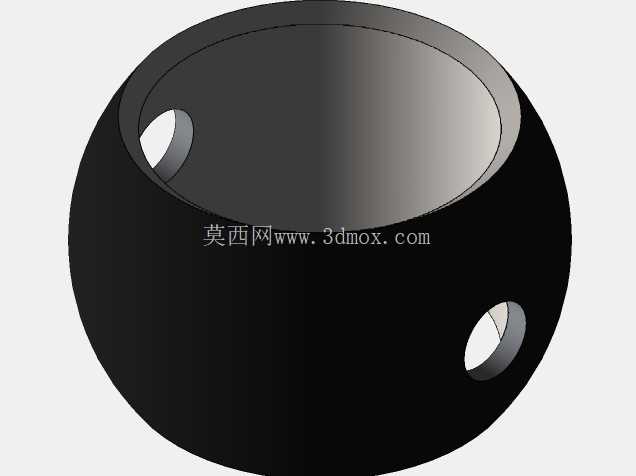

外形尺寸与安装边界方面，该结构整体为标准球体，可根据实际生产需求调整直径参数，常规量产版本直径设置为70mm，符合成年人单手握持的舒适尺寸，上下半球的合模行程控制在35mm以内，适配常规的小型铸造模架安装尺寸，模具的整体外形尺寸可控制在180mm*150mm*200mm以内，无需使用大吨位的铸造设备，普通的小型离心铸造机即可完成生产。如果用于3D打印场景，该结构的所有面均为自支撑角度，打印时无需添加额外的支撑结构，打印完成后只需简单去除底座即可进行后处理，不会在球面表面留下支撑痕迹。内部腔体的有效直径可达到58mm，足够容纳纽扣电池、小型LED灯组、磁吸组件等配件，腔体边缘预留了1mm的壁厚加强圈，避免在组装配件时出现球体变形的问题。整个结构的重量在常规锌合金材质下约为180g，配重适中，作为桌面摆件放置时稳定性足够，不会因为轻微触碰就出现倾倒，作为手持把玩件时重量也符合日常把玩的舒适区间，不会因为过重导致长时间握持产生疲劳感。
