视错觉无限立方体框架结构设计

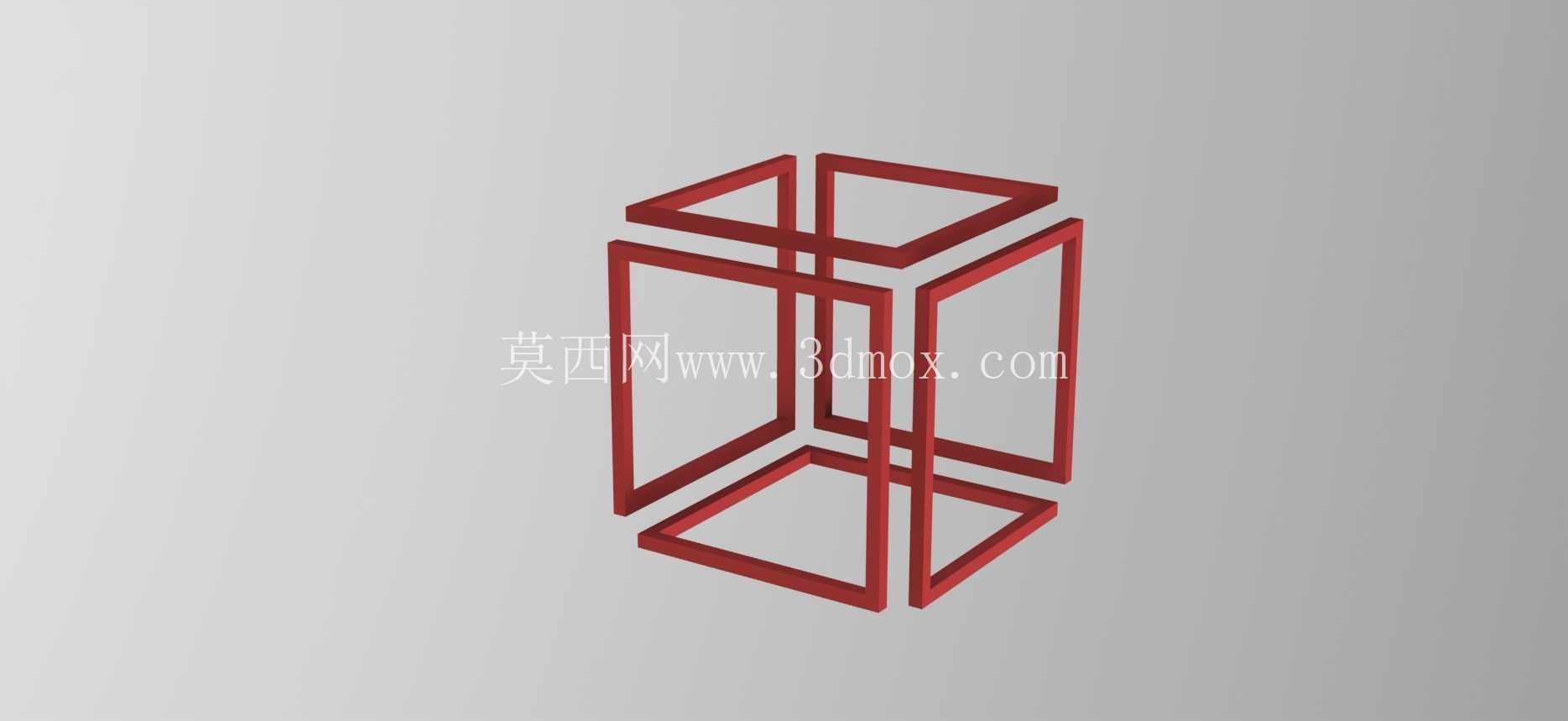

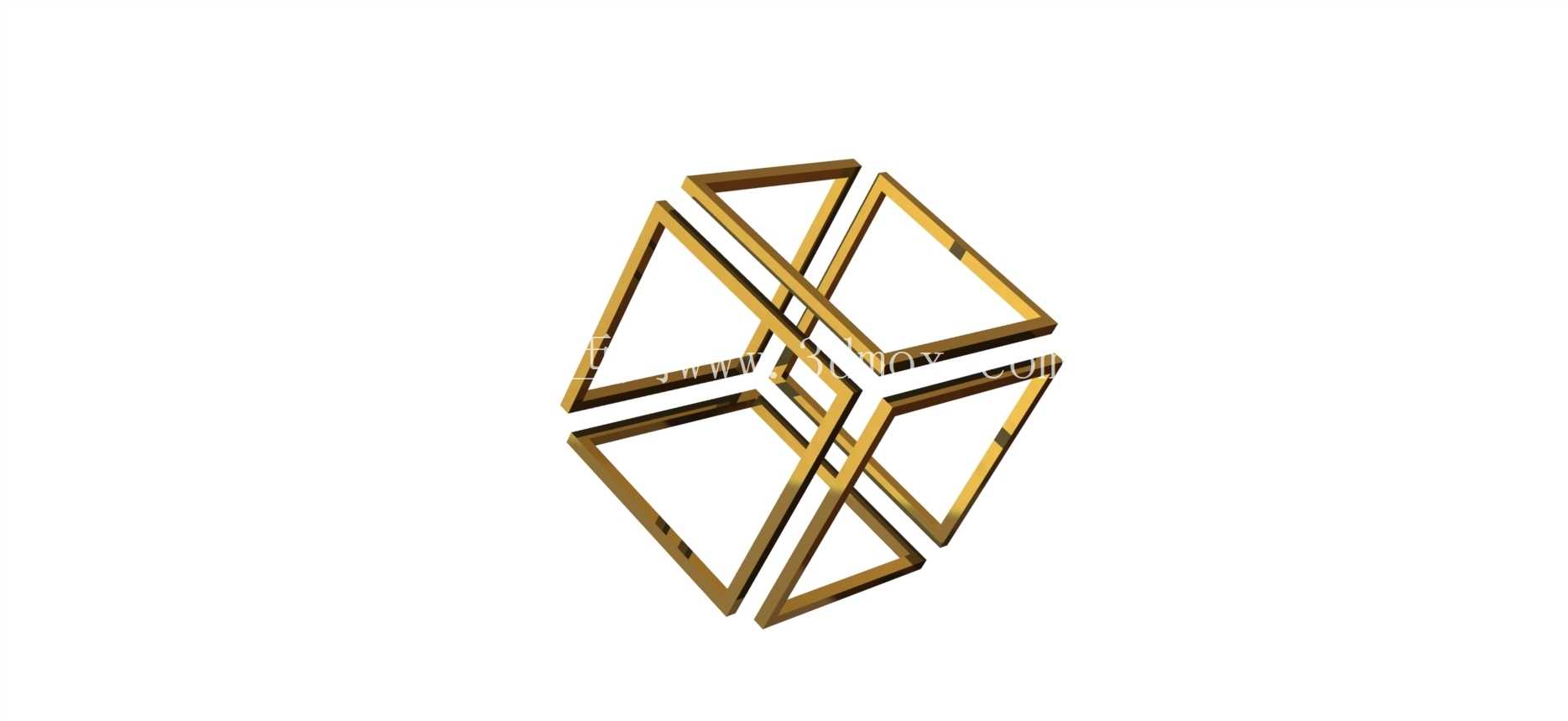

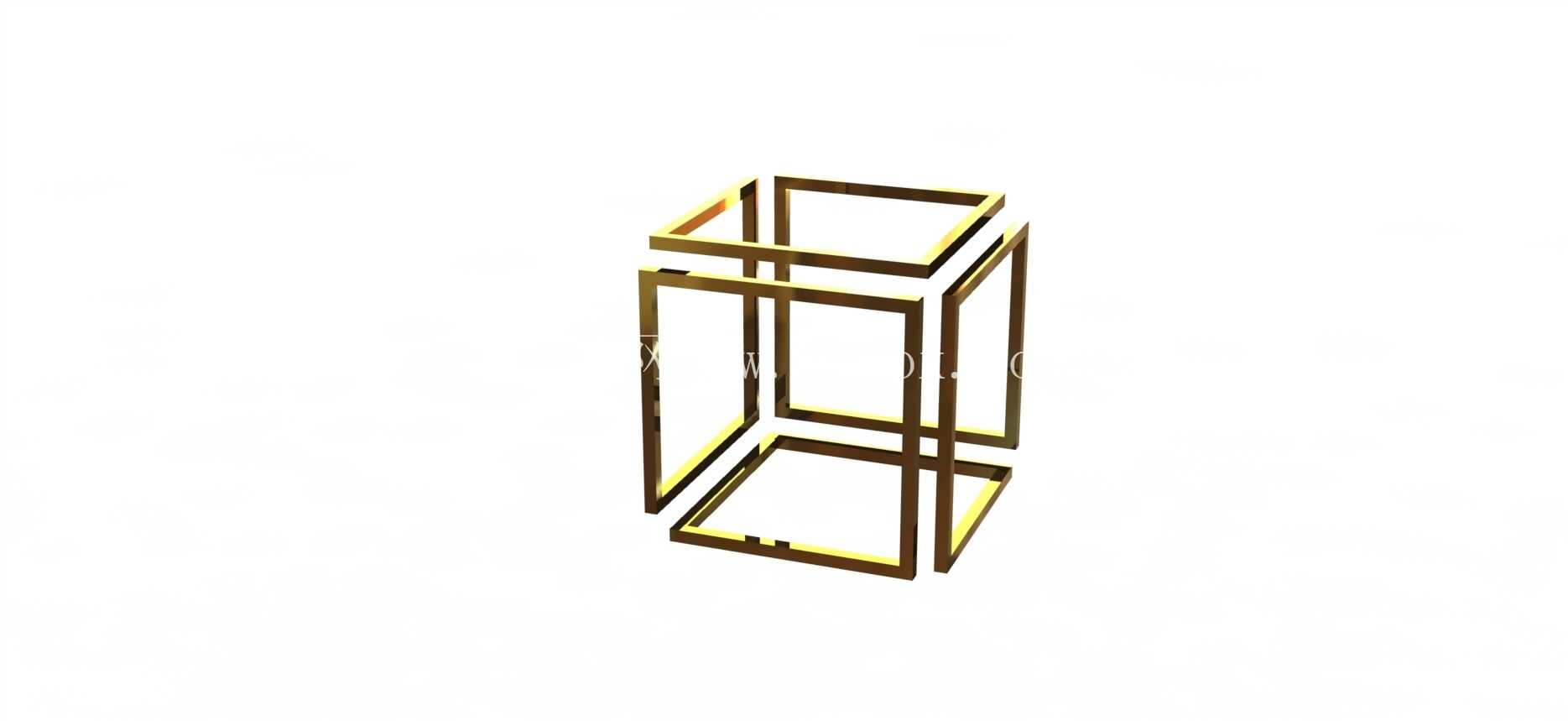

　　设计过程中需要反复调整每根杆件的空间位置，常规立方体的12条棱边在这里被拆分为两组互相垂直的框架组，两组框架在空间中不存在实际的物理连接交点，但在正视视角下刚好形成闭合立方体的视觉投影，这就要求每根杆件的长度、空间偏转角度、相对位置公差控制在极小范围内，一旦某根杆件的位置偏移超过2mm，固定视角下的棱边就会出现错位，直接破坏视错觉的完整呈现。从实际应用场景出发，这类结构除了作为视觉展示教具，还可以作为工业产品的外观装饰框架，比如嵌入展示台的支撑结构、创意灯具的外框架、潮玩手办的展示底座，部分机械展会的展位装饰也会采用等比例放大的该结构，利用视觉矛盾感吸引观展人员的注意力。这款视错觉立方体框架，核心是利用三维空间的棱边错位排布，打破常规立方体的闭合拓扑逻辑，让观察者在固定视角下获得视觉上的空间矛盾感，这类结构最早被应用于视觉认知实验教具，后续逐步延伸到创意装置、工业设计展示、文创摆件开发等场景中。从结构设计逻辑来看，整个构件全部采用等截面矩形杆件拼接，没有额外的曲面或异形截面，所有杆件的截面尺寸保持统一，保证视觉上的线条粗细一致，避免因截面差异破坏视错觉的呈现效果。

　　在安装边界方面，该框架整体为对称式立方体轮廓，外接立方体边界尺寸可根据实际使用场景等比例缩放，最小可做到边长50mm的桌面摆件尺寸，最大可放大到边长2000mm的展会展示结构，缩放过程中仅需要调整杆件的截面尺寸，保证整体结构的刚度即可，当尺寸超过1000mm时，杆件内部需要增加加强筋结构，避免大尺寸下杆件出现挠度变形，破坏棱边的直线度。结构的安装固定点全部隐藏在杆件的端面位置，小尺寸摆件可在底部杆件的端面设置隐藏式磁吸座，直接吸附在金属台面上，大尺寸展示结构则在底部杆件的端面设置法兰连接座，通过膨胀螺栓与地面固定，所有固定结构都不会出现在正视视角范围内，保证视错觉呈现的完整性。

　　设计过程中没有采用一体化打印或铸造的成型方案，而是采用分体式杆件拼接结构，每根杆件的端部都设置有定位止口，拼接时依靠止口保证相对位置精度，不需要额外的定位工装即可完成组装，既降低了成型难度，也方便后续的表面处理，比如做阳极氧化、喷塑、烤漆等不同的表面效果，适配不同的使用场景。从结构受力角度来看，整个框架的受力全部沿杆件的轴向传递，没有额外的弯矩载荷，只要保证杆件拼接处的连接强度，整体结构就具备足够的承载能力，作为摆件或装饰框架使用时，完全可以承受顶部放置的小型展示物重量，不会出现结构变形。

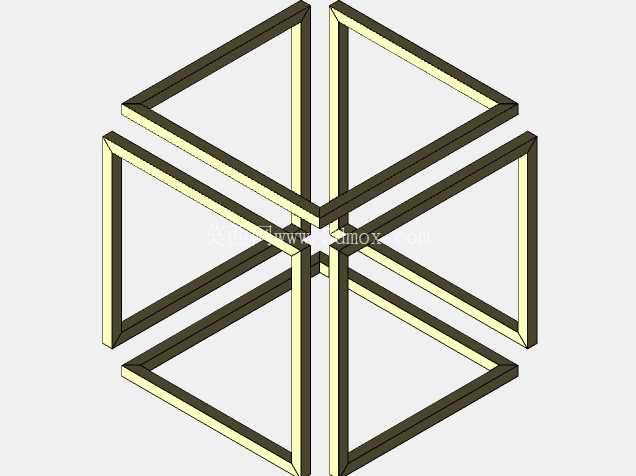

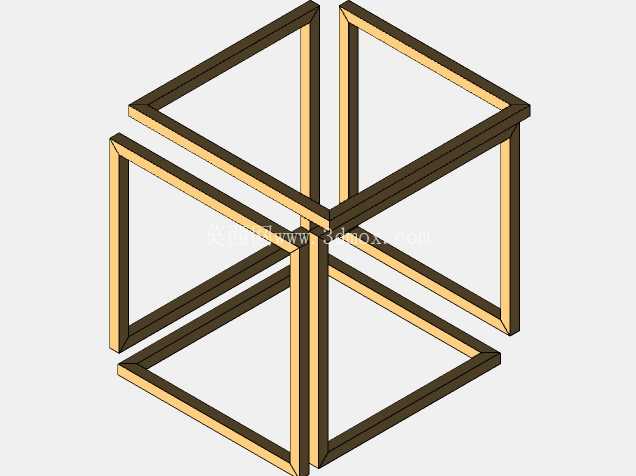

　　在三维建模过程中，需要先绘制正视视角下的立方体投影线框，再将线框拆分为前后两组独立的框架，分别沿视线方向偏移一定距离，偏移距离需要根据观察距离调整，常规桌面摆件的观察距离在300-500mm之间，两组框架的偏移距离设置为80-120mm时视错觉效果最佳，偏移距离过小会让两组框架出现视觉重叠，偏移距离过大则会让棱边出现明显的错位，无法形成闭合立方体的视觉效果。建模完成后需要在正视视角下反复校验每根棱边的投影重合度，确保所有棱边在投影面上刚好对齐，没有出现缝隙或重叠，同时还要校验侧视、俯视视角下的结构合理性，避免出现杆件干涉的问题，保证结构可以实际加工成型，而不是仅存在于数字空间的视觉效果。
