创意卡尺造型钥匙挂扣结构设计

这款卡尺造型钥匙挂扣，在设计之初就瞄准了机械从业者日常随身配饰的细分需求，打破了常规钥匙扣造型同质化的问题，把工业测量领域常用的游标卡尺元素做了微缩化适配，既保留了卡尺的辨识度，又满足了随身挂件的实用属性。从实际应用场景来看，这类挂件除了基础的钥匙串挂载功能，还可以作为机械行业从业者之间的交流伴手礼，在车间日常、行业展会、技术交流活动中，这类带有鲜明职业属性的小物件，往往能快速拉近距离，比普通文创礼品更有职业共鸣感。

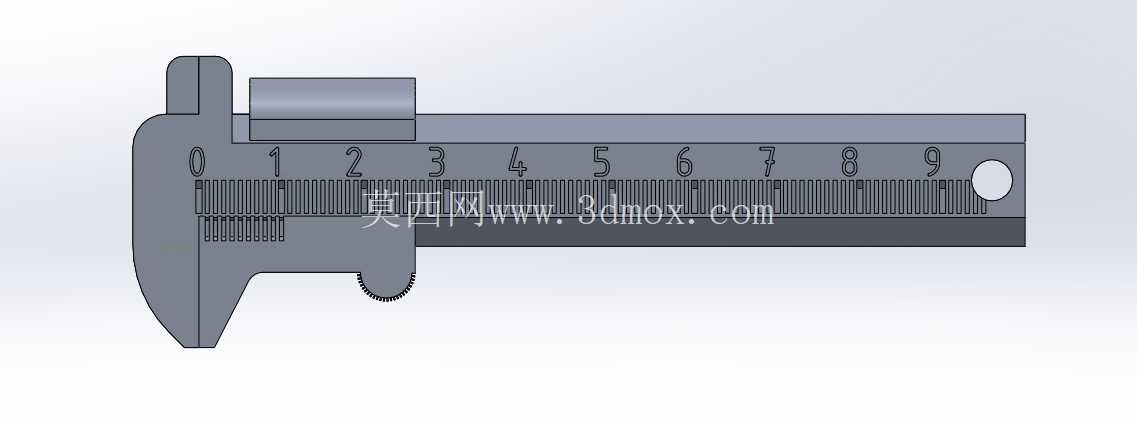

设计过程中首先要解决的是微缩后的结构合理性，常规游标卡尺的尺身、滑动尺框、内外测量爪、深度尺条这些核心识别元素，都要在有限的挂件尺寸上做等比例简化，不能为了造型牺牲结构辨识度。尺身部分做了加厚处理，避免挂件因为太薄出现边缘锋利割手的问题，同时在尺身对应常规卡尺刻度的位置做了凹凸刻线，还原卡尺的视觉特征，刻线深度控制在0.2mm以内，既不会因为刻线过深积攒污垢，也能保证视觉上的刻度真实感。滑动尺框部分没有做完全可滑动的复杂结构，毕竟作为钥匙扣不需要真实的测量功能，过度做活动结构反而会增加挂件的松动脱落风险，因此把尺框和尺身做了一体化限位设计，仅保留卡尺滑动部位的外形特征，同时在尺框位置预留了挂接孔位，用来连接钥匙圈，挂接孔的边缘做了R0.8mm的圆角处理，避免钥匙圈反复摩擦出现镀层脱落或者孔位开裂的问题。

外形尺寸上，整个挂件的总长度控制在70mm以内，宽度和厚度分别控制在20mm和5mm，这个尺寸刚好可以放在牛仔裤口袋或者工装口袋里，不会因为尺寸过大产生硌手感，也不会因为尺寸太小丢失卡尺的造型辨识度。安装边界方面，挂接孔的内径设计为4mm，可以兼容市面上绝大多数常规尺寸的钥匙圈、龙虾扣，不需要额外搭配特殊规格的连接件，用户拿到手之后可以直接挂载自己的钥匙串或者工牌挂绳。测量爪部分的尖角全部做了倒钝处理，外测量爪的尖端圆角做到R1mm，避免放在口袋里划伤衣物或者皮肤，深度尺条的尾部也做了圆弧收边，没有突出的尖锐结构。

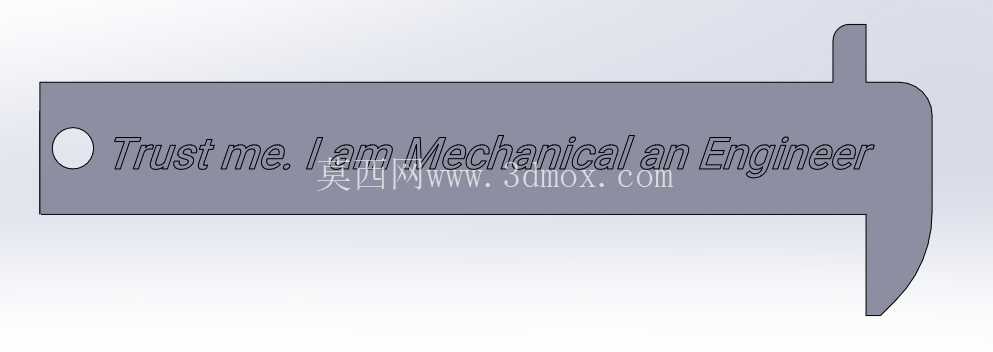

从材质适配的角度来看，这个结构既可以采用锌合金压铸做批量生产，也可以通过3D打印做小批量定制，压铸生产时拔模斜度控制在1.5度，所有的刻线和边角都能顺利脱模，不会出现粘模或者缺料的问题；如果做个性化定制，也可以在尺身的空白位置激光雕刻文字或者标识，满足不同用户的定制需求，不会破坏整体的卡尺造型协调性。日常使用过程中，挂件的整体结构没有细小的易脱落零件，不会像其他复杂造型的挂件一样出现零件掉落遗失的问题，一体化的结构强度可以承受日常携带过程中的磕碰、挤压，即使从1米左右的高度掉落到水泥地面，也不会出现结构断裂或者变形的问题。

不同于普通的装饰性挂件，这款卡尺钥匙扣在设计时充分考虑了机械从业者的使用习惯，整体造型没有多余的花哨装饰，完全还原了游标卡尺的核心视觉特征，拿在手里有足够的分量感，不会显得廉价，同时所有的边角都做了圆滑处理，握持手感舒适，不会有硌手的问题。在结构细节上，尺身和尺框的衔接位置做了0.3mm的错位台阶，模拟真实卡尺滑动部位的装配间隙，让造型的真实感更强，不会因为是简化模型就显得呆板。刻度标识的位置和真实卡尺保持一致，主尺刻度和游标尺刻度的比例完全参照真实150mm量程游标卡尺等比例缩小，熟悉卡尺的从业者一眼就能认出对应的结构特征，不会出现造型失真的问题。
