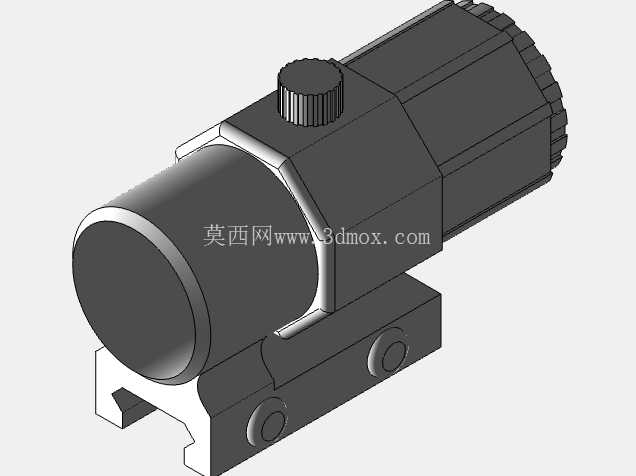

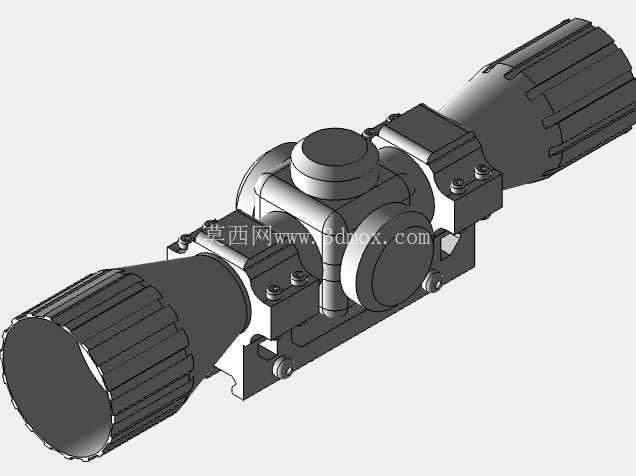

NTW20瞄准镜精密结构三维数模

这款NTW20配套瞄准镜的三维结构数模，完整还原了大口径反器材步枪配套光学瞄具的全部机械结构细节，从镜身主体的铸造基体到调节机构的装配关系，每一处配合面都按照实际加工公差要求做了结构还原。在实际应用场景中，这类大口径枪械配套的瞄准镜需要承受20mm口径弹药击发时的强冲击载荷，因此镜身的结构强度设计是核心要点，模型中镜身采用一体化铸造基体搭配局部铣削加工的结构形式，壁厚分布按照冲击载荷的传导路径做了差异化设计，受力集中的调节旋钮安装座、镜身连接卡口位置做了局部加厚处理，非受力的外轮廓位置做了减重槽设计，兼顾结构强度与整体重量控制。

从功能特性来看，该瞄具集成了高低调节、风偏调节、倍率调节三个核心调节模块，模型中完整还原了调节旋钮的棘轮定位结构、镜筒内部的变倍镜组滑动导轨结构、以及与枪械皮卡汀尼导轨连接的快装卡口结构。调节旋钮的齿距参数对应实际弹道修正量，每一格棘轮转动对应的镜组偏转角度都按照实际弹道解算参数做了结构匹配，变倍环的防滑纹路、调节旋钮的限位卡槽都做了1:1的结构还原，能够直接用于后续的结构受力仿真、装配干涉检查工作。

设计思路上，这款瞄具采用了前后物镜目镜组独立密封、中间调节腔体一体化铸造的结构布局，镜身的密封槽位置预留了标准O型圈的安装槽位，能够满足野外作战环境下的防水防尘要求。安装边界方面，底部的皮卡汀尼导轨卡口尺寸完全符合北约标准STANAG 2324的尺寸规范，卡口的锁紧凸台宽度、定位槽间距都做了精确的尺寸还原，能够直接匹配标准皮卡汀尼导轨的安装尺寸，不需要额外做结构修改。镜身的整体长度、物镜目镜的外径尺寸、调节旋钮的突出高度都按照实际产品的外形尺寸做了还原，安装后不会与枪械的提把、抛壳窗位置产生干涉。

从铸造工艺的角度来看，镜身主体的铸造模型完整考虑了拔模斜度、壁厚均匀性、铸造圆角等工艺要求，不存在壁厚突变导致的铸造缩孔风险，所有的内部安装孔位都预留了后续机加工的余量基准面，能够直接用于铸造模具的设计参考。调节机构的内部齿轮、调节螺杆等零件都采用了标准件的参数设计，对应的配合公差按照精密机械的IT6级精度做了间隙预留，装配后能够实现顺畅的调节手感，不会出现卡滞或者间隙过大导致的瞄准点偏移问题。镜身表面的防滑纹路、标识刻印位置都做了结构预留，后续可以直接在模型基础上做表面处理的工艺设计。

在实际的装备适配场景中，这类大口径瞄具除了配套NTW20反器材步枪使用，其安装接口也能够兼容其他采用标准皮卡汀尼导轨的大口径枪械，模型中预留的附件安装槽位可以配套加装防反光遮光罩、激光指示器、夜视仪串联接口等扩展附件，结构上不需要做额外的打孔修改。镜身内部的镜组安装台阶尺寸按照光学镜片的标准装夹公差设计，能够匹配不同厂家生产的同规格光学镜片组，结构通用性较强。
