蒸汽控制器盒嵌入安装结构件

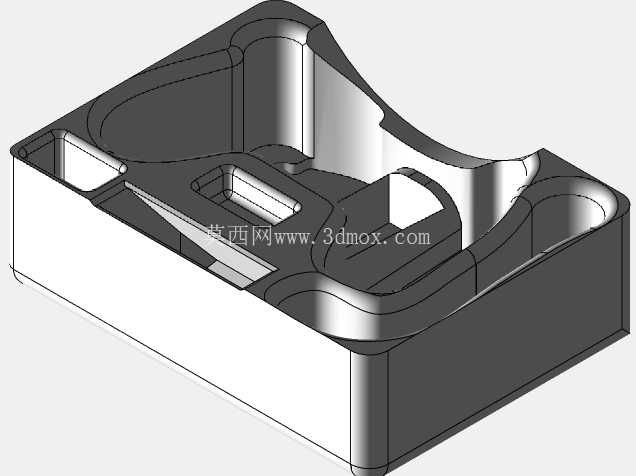

在工业现场蒸汽管路控制单元的配套防护场景里，这类嵌装结构件的应用需求一直存在，传统方案多采用定制切割的泡沫箱体作为控制器的承载内衬，虽然加工门槛低，但长期在车间温湿度波动、偶尔有油污溅射的环境下，泡沫材质易粉化、掉屑，还会因为局部受力出现塌陷，没法给内部的控制元件提供稳定的支撑。这次做的这个结构件，就是针对泡沫内衬的痛点做的替代设计，整体采用一体化的型腔结构，直接嵌装在控制箱的预留安装位里，不需要额外做拼接固定。

从结构布局来看，整个构件的主体型腔是完全匹配蒸汽控制器本体的外形轮廓做的随形设计，侧壁的厚度根据不同位置的受力做了差异化调整：靠近控制器接线端的位置壁厚做了加厚处理，因为现场接线时经常会有拉扯线缆的操作，加厚的侧壁能承受接线时的侧向力，不会因为外力挤压出现形变，影响控制器的安装精度；而型腔内部的非受力区域，做了均匀的壁厚减薄，在保证整体结构强度的前提下，尽可能降低构件本身的重量，也减少成型时的材料消耗。

除了主控制器的安装型腔，结构上还专门预留了独立的电线隔间，这个隔间和主型腔之间做了凸起的分隔筋，走线的时候可以把强电供电线和信号控制线分仓布置，避免不同线路之间的信号干扰，隔间的侧壁上预留了走线缺口，缺口的边缘做了圆弧过渡处理，不会划伤线缆的绝缘层，现场布线的时候不需要额外给线缆加防护套管就能直接布设，能节省不少装配的工时。

考虑到现在很多工业控制单元都会配套便携式固态驱动器做本地数据存储，这个结构件还专门在型腔的侧方设计了独立的固态驱动器安装位，安装位的尺寸完全匹配常规便携式固态驱动器的外形，周围做了一圈限位凸台，驱动器放进去之后不会因为设备运行时的振动出现移位，也不会和主控制器的壳体发生硬接触摩擦，避免长期振动磨损驱动器的外壳。

从安装边界来看，整个构件的外轮廓是规整的矩形基准，四个角做了小尺寸的倒角处理，装配的时候可以顺着控制箱的安装导槽直接滑入到位，不需要反复调整对位，外轮廓的尺寸公差按照安装配合的要求做了严格控制，和控制箱内壁的间隙控制在合理范围，既不会因为间隙太小出现装配卡滞，也不会因为间隙太大导致构件在箱体内出现窜动。构件底部的平面度做了专门的控制，安装之后能完全贴合控制箱的安装基面，不会出现局部悬空的情况，保证控制器安装之后的基准面平整，接线端子的位置能和箱体外的走线接口精准对齐。

设计的时候还考虑了成型工艺的合理性，所有的转角位置都做了适配铸造工艺的圆角过渡，避免出现应力集中的问题，也能减少成型时的缺陷，各个型腔的拔模角度按照工艺要求做了统一设置，不需要后续做大量的二次修整就能直接满足装配要求。和传统的泡沫内衬相比，这个结构件的抗冲击性能更好，就算现场有工具意外掉落砸到构件表面，也不会出现泡沫那样的碎裂凹陷，能长期保持型腔的尺寸精度，给内部的控制器、线路、存储设备提供稳定可靠的防护支撑，日常维护的时候只需要擦拭表面就能清理掉积攒的灰尘油污，使用寿命比泡沫内衬提升很多，也不会出现泡沫掉屑堵塞控制器散热缝隙的问题，能有效降低控制器因为散热不良出现故障的概率。
