桌面式木质弹球游艺装置结构设计

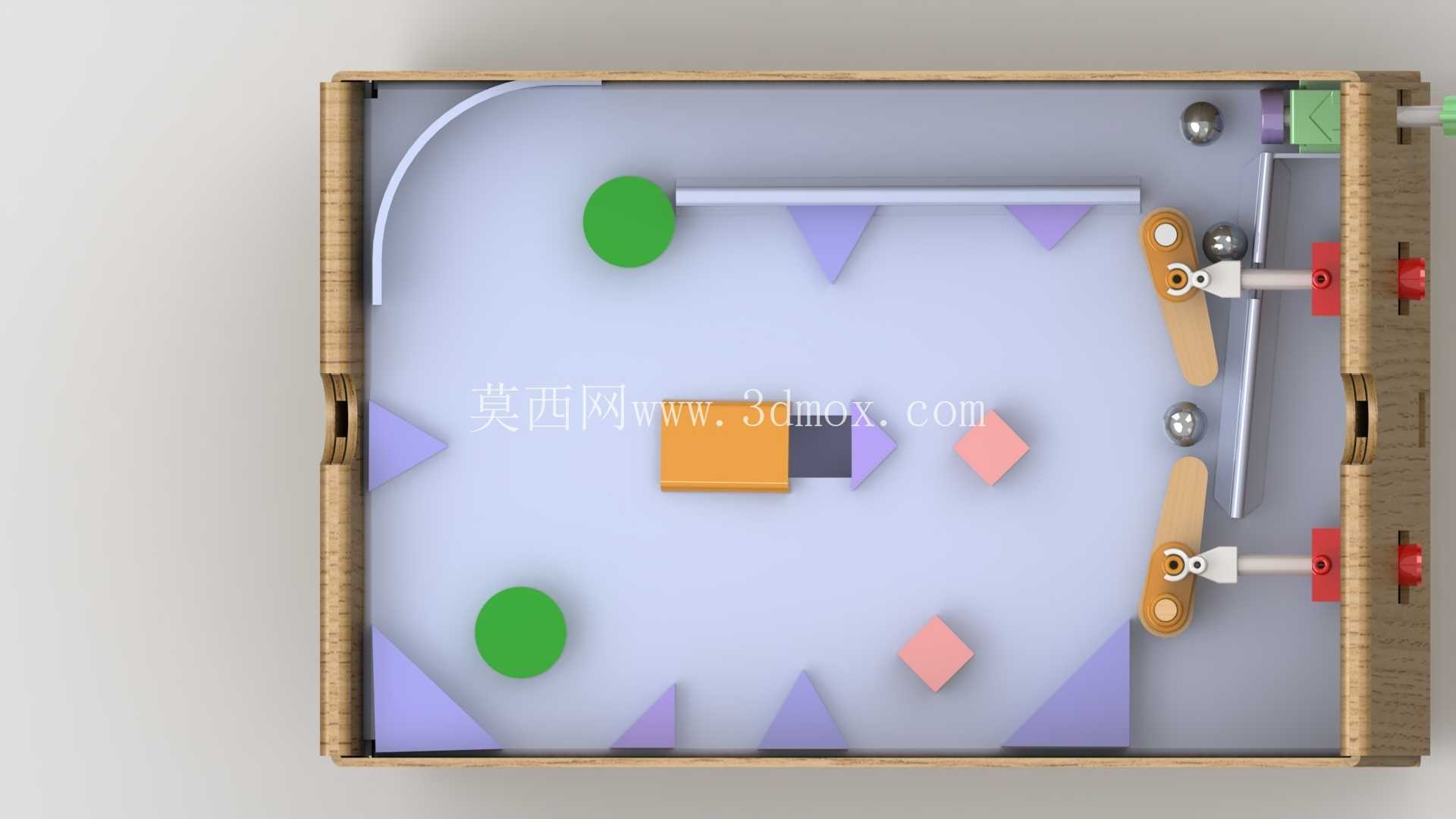

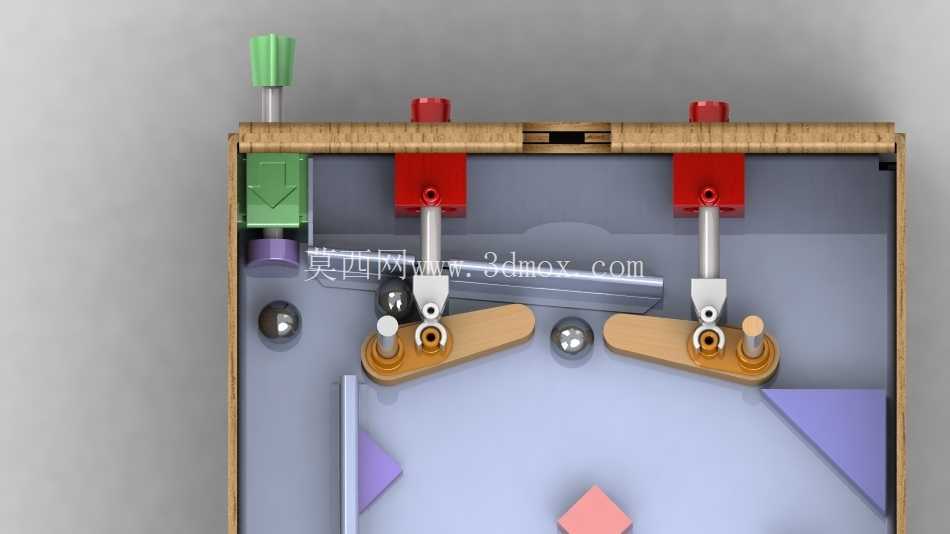

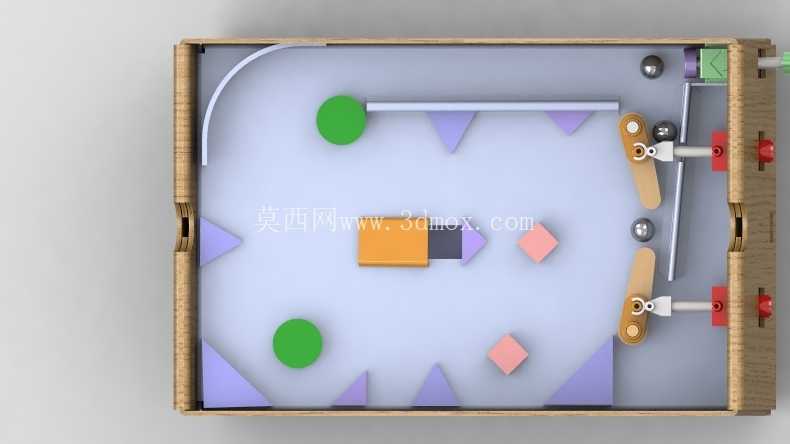

　　这款桌面弹球装置的结构设计，最初是面向小型游艺设备的原型验证场景，可用于文创类桌面互动产品的打样、青少年机械结构科普教具开发，也能作为休闲类桌面玩具的量产前结构验证载体，区别于商用大型弹球游艺设备，该装置主打小尺寸桌面放置场景，不需要额外的安装固定结构，可直接放置于平整桌面使用。从功能实现逻辑来看，装置核心依靠侧边的弹射组件完成金属弹珠的初始动力输出，弹射组件采用拨杆配合弹性复位结构，拨动力度可通过按压行程实现小范围调节，弹珠进入游戏区域后，会沿预设的轨道与障碍结构产生碰撞反弹，区域内设置的两组翻转拨片由侧边的按键结构控制，可通过手动按压实现拨片的往复摆动，用于改变弹珠的运动轨迹，避免弹珠直接落入底部回收区域，延长单次游戏的交互时长。

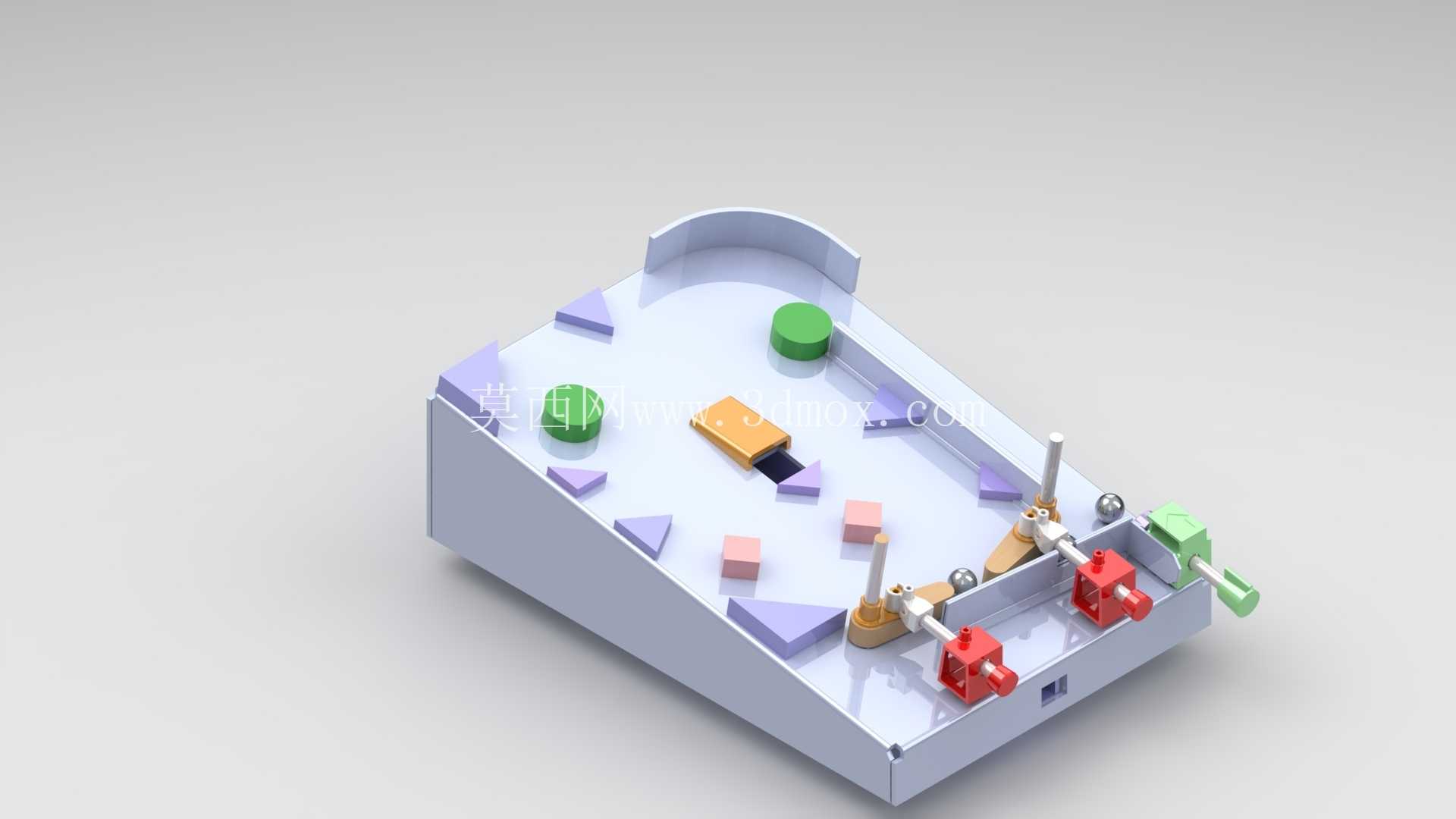

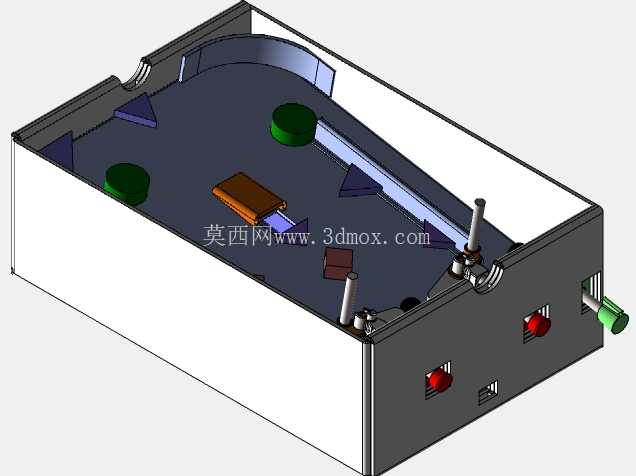

　　设计过程中优先考虑了结构的易加工性，外围框架采用木质板材拼接结构，各板块之间通过榫卯配合小尺寸紧固件完成连接，不需要复杂的模具成型工艺，小批量打样阶段可直接通过激光切割板材完成框架加工，大幅降低原型制作的周期与成本。游戏区域内的障碍组件分为几类：圆形弹性挡柱采用软质弹性材料包覆，弹珠碰撞后可实现无刚性冲击的反弹，减少弹珠碰撞过程中的动能损耗；三角形固定挡块为硬质结构，主要用于分割游戏区域的空间，引导弹珠的反弹路径；矩形功能块可根据需求替换为感应模块或者计分触发结构，预留的安装空间可适配不同的功能拓展需求，比如加装磁感应传感器实现弹珠经过的计数功能，拓展出计分游戏的玩法逻辑。从安装边界与尺寸控制来看，装置整体外轮廓为矩形结构，长宽尺寸控制在可单手搬运的范围内，厚度方向预留了弹射组件与拨片控制结构的安装空间，所有运动部件均设置在框架内部，没有外凸的尖锐结构，使用过程中不会出现运动部件剐蹭使用者的情况。游戏区域的台面采用光滑耐磨的板材制作，表面粗糙度控制在较低范围，减少弹珠滚动过程中的摩擦阻力，保证弹珠的运动轨迹符合设计预期，台面与外围框架的拼接处做了圆角过渡处理，避免弹珠卡在拼接缝隙中。拨片的转动轴采用耐磨的金属衬套，长期往复摆动过程中不会出现轴孔磨损导致的晃动问题，拨片与弹珠接触的端面做了圆弧过渡，碰撞过程中不会对弹珠表面造成划伤。

　　弹射结构的弹性部件选用了疲劳寿命较长的弹性件，经过数千次弹射测试后仍能保持稳定的弹力输出，不会出现弹力衰减导致的弹射力度不足问题。装置底部预留了弹珠回收通道，当弹珠失去动力落入底部区域后，会沿倾斜的回收滑道滑回弹射位置，不需要手动拾取弹珠即可开始下一轮操作，回收滑道的倾斜角度经过反复调试，既可以保证弹珠靠自重顺利滑回初始位置，又不会因为倾斜角度过大导致弹珠速度过快冲出弹射区域。在结构细节处理上，所有障碍组件的安装位置都经过运动轨迹仿真验证，避免出现弹珠被卡在两个障碍之间的死点位置，每个障碍的摆放角度都对应不同的反弹角度，让弹珠的运动路径具备足够的随机性，保证游戏过程的趣味性。

　　框架侧边的控制按键采用大尺寸按压面设计，按压行程适中，操作时不需要太大的按压力度，适配不同年龄段的使用需求。整个装置的结构拆解后可分为框架组件、台面组件、弹射组件、拨片控制组件、障碍组件、回收通道组件六个部分，各组件之间的连接均采用可拆卸结构，方便后期的维护与部件更换，比如弹性件出现弹力衰减时，不需要拆解整个装置即可完成替换。台面的图案与障碍布局可根据不同的主题需求进行调整，框架的木质材质也可根据成本需求替换为亚克力或者注塑材质，适配不同的量产定位，比如面向科普教育场景时可采用透明亚克力材质，让使用者可以直观看到内部弹射与拨片的机械传动结构，更直观地理解杠杆、弹性势能转换、碰撞运动等基础机械原理；面向文创消费场景时可在木质框架表面做印刷或者雕刻处理，提升产品的外观质感。
