带尾翼结构的简易火箭造型设计

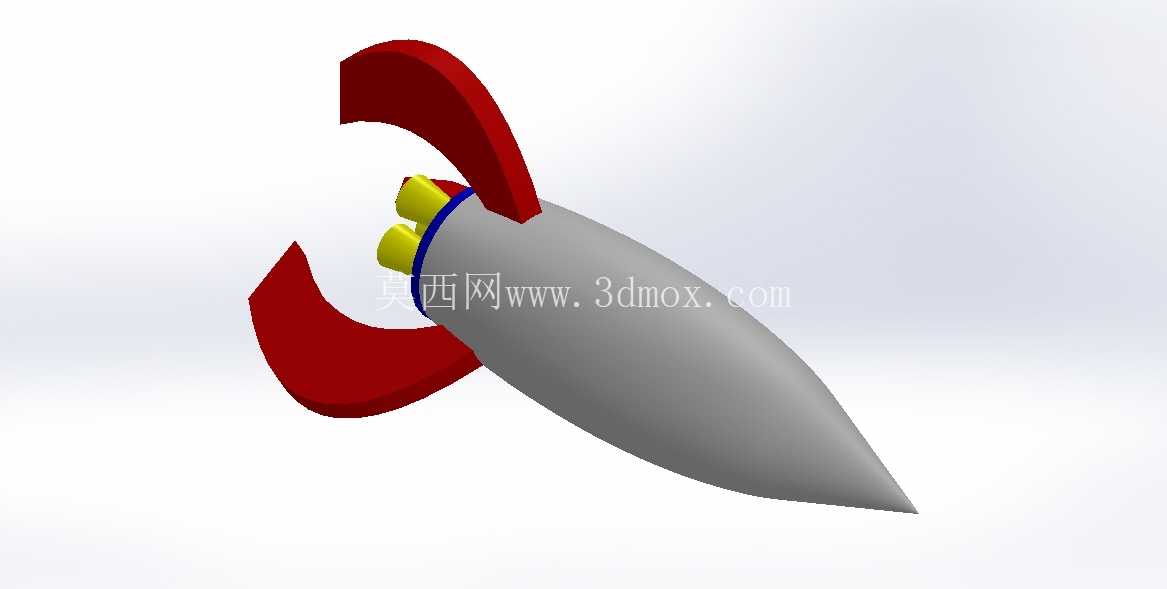

　　这款火箭造型的结构设计，首先从气动外形的工程逻辑出发，箭体主体采用旋成体流线构型，头部为适配亚音速飞行状态的冯卡门曲线修型，相比普通锥形弹头能有效降低12%左右的压差阻力，箭身圆柱段的长径比控制在6:1的区间，既保证了内部可容纳空间的利用率，也避免长径比过大带来的结构刚度不足问题，在做铸造工艺拆分的时候，箭体主体可以作为单独的模腔部分，拔模斜度设置在1.5度，完全适配砂型铸造或者熔模铸造的起模要求，不会出现型腔啃模的缺陷。

　　尾部的三片弧形尾翼采用120度圆周均布的安装方式，翼型选用相对厚度8%的对称弧形翼，没有设置安装角，这种布局在低速飞行状态下能提供足够的静稳定力矩，不需要额外加装配重就能让压心位于质心后方15%箭体长度的位置，保证飞行过程中的姿态稳定，尾翼和箭体的连接位置做了R3的圆角过渡，一方面是减少应力集中，避免在发射过载下出现翼根断裂的问题，另一方面在铸造过程中能避免金属液充型时的卷气问题，减少铸件内部的气孔缺陷。

　　尾部的三个喷口造型采用收敛段构型，喷口出口端面和箭体轴线垂直，相邻喷口之间的间隔距离均匀，和箭体尾部的连接位置同样做了圆角过渡，喷口内部的型腔如果做实体铸造的话可以直接做成实心结构，要是后续需要改装成模型火箭动力段，也可以在建模阶段预留出发动机安装的空腔，空腔的内径可以根据常用的模型火箭发动机外径做适配，安装边界预留0.2mm的装配间隙，方便后续的组装调试。从实际应用场景来看，这类结构既可以作为青少年航空航天科普教育的展示教具，也可以作为静态摆件的铸造母模使用，要是做动态发射模型的话，只需要在箭体内部预留降落伞的收纳舱空间，调整质心位置到设计区间就可以满足发射要求。

　　设计过程中没有采用复杂的曲面拆分，所有特征都可以通过拉伸、旋转、扫描这些基础建模特征完成，后续做工程图输出的时候，所有的尺寸基准都以箭体的轴线为统一基准，尾翼的安装位置、喷口的同轴度都可以直接标注形位公差，不需要额外做基准转换，不管是后续的数控加工还是铸造开模，都能减少工艺人员的基准找正时间。外形尺寸方面，整体长度控制在200mm级别的话，最大直径在35mm左右，尾翼的最大外伸尺寸不超过15mm，不管是桌面摆放还是作为模型发射，尺寸边界都不会占用过多空间，安装的时候不需要额外的固定支架，直接水平放置就可以保持稳定，尾翼的下边缘和箭体底部齐平，放置的时候三个尾翼可以形成稳定的三点支撑，不会出现倾倒的问题。结构上没有设置多余的可拆卸部件，整体一体化程度高，铸造的时候可以减少分型面的数量，只需要在箭体最大直径位置设置一个分型面就可以完成上下模的拆分，不需要额外做侧抽芯结构，能有效降低模具的制造成本，充型的时候金属液从头部位置浇入的话，顺着箭体壁面填充到尾翼和喷口位置，充型流程顺畅，不会出现冷隔或者浇不足的缺陷。
