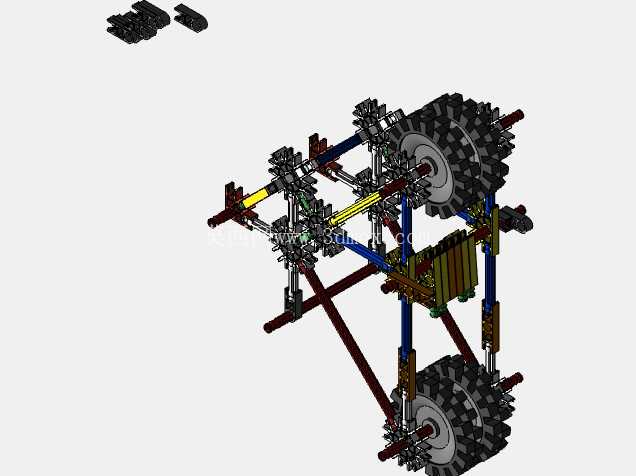

基于拼插积木搭建的爬杆作业装置结构

　　在工程教学验证、小型攀爬作业原理演示场景中，这类拼插式爬杆装置的结构设计，核心是通过模块化构件的组合，实现沿杆体的稳定爬升动作，不需要复杂的定制加工件，就能完成攀爬机构的原理验证与功能测试。整套装置的动力传递路径，从动力输出端到攀爬轮组的衔接，全部采用标准化拼插构件完成装配，构件之间的配合公差控制在拼插结构允许的范围内，既保证了装配的便捷性，又能传递足够的扭矩带动整机沿杆体移动。从实际功能表现来看，装置沿垂直杆体爬升时，轮组与杆体的接触压力通过构件的弹性形变自动补偿，即使杆体存在轻微的尺寸偏差，也能保持足够的摩擦力避免打滑，整套机构在自重较大的情况下依然能稳定运转，不会出现卡滞或滑脱的问题。

　　设计过程中，所有结构尺寸均参考实际攀爬设备的比例进行缩放，采用英制单位匹配拼插构件的原生尺寸体系，尽可能还原真实爬杆设备的受力状态与运动逻辑，不需要额外加工定制零件，仅通过标准化拼插块、传动件、动力组件的组合，就能完成整套机构的搭建。从安装边界来看，整套装置的攀爬轮组开合范围可通过调整连杆长度进行适配，能够兼容一定直径区间的圆形杆体，不需要针对特定杆径重新制作整套结构，只需要调整少量连接件的安装位置，就能完成不同杆径的适配调整。

　　在结构布局上，动力组件的安装位置经过重心配平，整机重心落在杆体的中心轴线上，爬升过程中不会出现偏载导致的轮组压力不均问题，即使在连续运转状态下，各传动节点的受力也保持均匀，不会出现局部构件受力过大导致的脱开或损坏。这类拼插式结构的设计思路，核心是用最低的成本完成机械原理的快速验证，不需要开模或机加工零件，就能快速搭建出可实际运转的功能原型，对于前期方案验证、教学演示来说，能够大幅缩短原型制作周期，同时可以根据测试结果快速调整结构布局，更换不同传动比的齿轮组调整爬升速度，调整轮组的接触角度优化摩擦力表现。

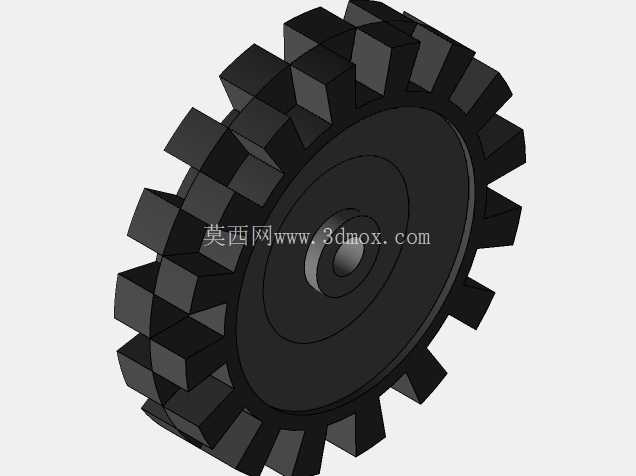

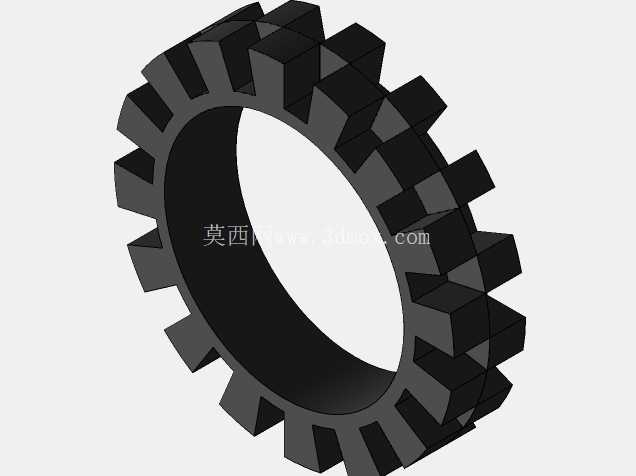

　　在传动结构的设计上，动力从马达输出后，经过多级齿轮减速传递到两侧的攀爬轮，两侧轮组的转速通过同轴齿轮保持同步，避免爬升过程中出现偏斜，轮组表面采用高摩擦系数的构件材质，保证与杆体接触时不会出现打滑，同时轮组的支撑结构采用对称布局，保证两侧的正压力一致，爬升过程中整机保持水平状态，不会出现单侧翘起的问题。从实际使用场景来看，这类原型结构既可以作为机械原理教学的演示教具，让学习者直观理解攀爬机构的传动逻辑、受力平衡原理，也可以作为小型爬杆作业设备的前期验证原型，通过拼插结构快速测试不同的轮组布局、传动比方案，筛选出最优结构后再进行金属件的详细设计，能够大幅降低前期研发的试错成本。整套结构的所有构件均为标准化拼插零件，互换性强，在测试过程中如果某个构件出现损坏，可以快速替换同规格零件，不需要重新加工制作，对于频繁调整结构的原型验证阶段来说，这种特性能够大幅提升迭代效率。在受力设计上，整套结构的承重节点均采用加强型拼插构件，避免在自重负载下出现结构变形，传动节点的配合间隙控制在合理范围，既保证传动顺畅，又不会出现过大的回程间隙影响爬升精度，即使在连续爬升测试中，各运动部件也不会出现松脱或卡滞。
